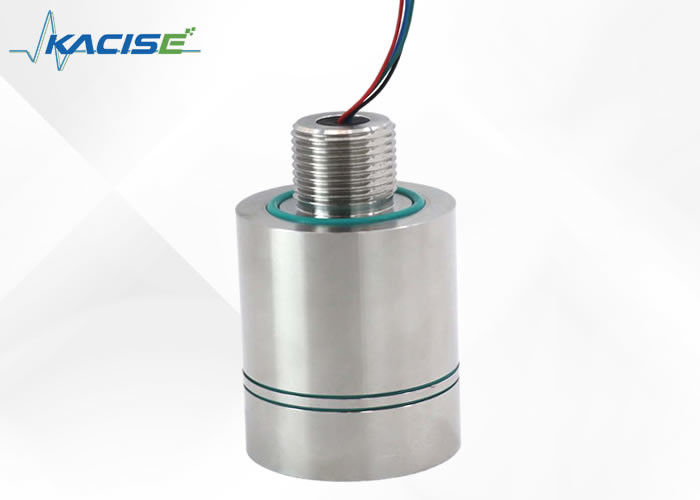

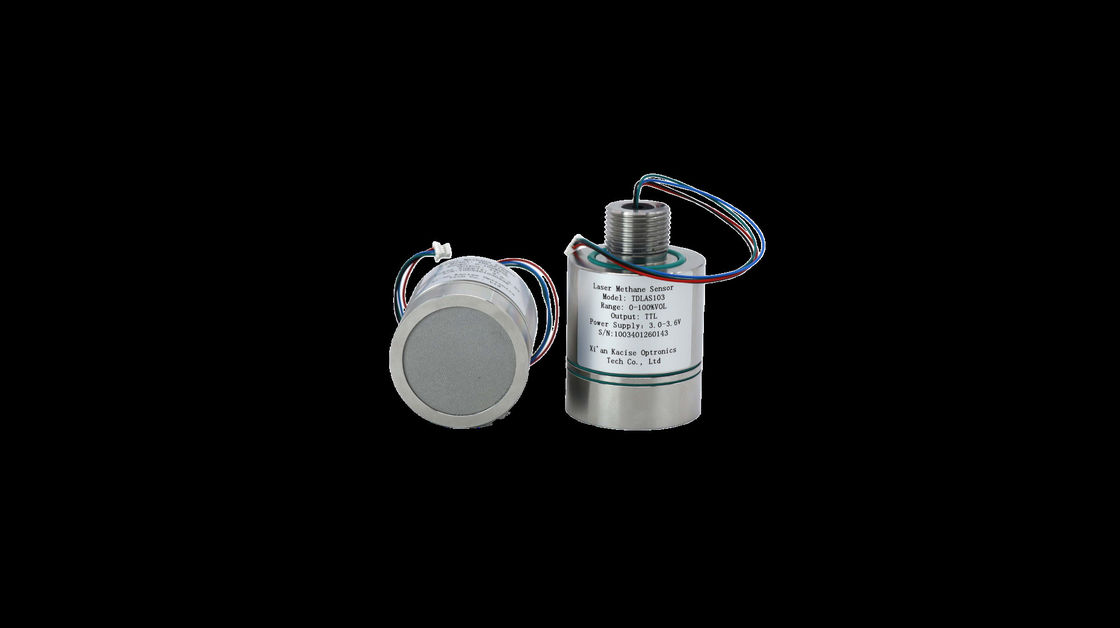

Compacte methaanlasersensor met 0,2% VOL-detectiegrens voor industriële veiligheidstoepassingen

De 3,3V-methaansensor is ontwikkeld met behulp van TD-LAS en vertrouwt op een 1653,7nm-laser om methaan te detecteren via zijn kenmerkende "vingerafdrukspectrum"-absorptie, wat weerstand biedt tegen interferentie van waterdamp of andere gassen. Door directe absorptie- en golflengtemodulatietechnieken te combineren met een optische structuur van het "N"-type, wordt een lang absorptiepad, hoge gevoeligheid en precisie bereikt. De lage-temperatuurlaser en fotodetector, gecombineerd met een temperatuurcompensatie-algoritme, verbeteren het aanpassingsvermogen aan de omgeving. De standaard communicatie- en installatiefuncties maken hem breed compatibel voor methaanmonitoring in industriële, mijnbouw- en ondergrondse toepassingen.

• Hoge detectienauwkeurigheid
  Directe en golflengtemodulatietechnologie gecombineerd met gevouwen optisch padontwerp, meetfout ≤ ± 6% werkelijke waarde @25℃

• Goed aanpassingsvermogen aan de omgeving
  Breed correctie-algoritme voor temperatuurcompensatie, kan voldoen aan -40 ~ + 70 ℃-toepassing

• Sterke anti-interferentie
  Methaan "vingerafdrukspectrum" laserabsorptiedetectietechnologie, anti-vergiftiging, anti-waterdamp en andere gasinterferentie;

• Sterke structurele bescherming
  Materiaalontwerp van roestvrij staal, voldoet aan het explosieveilige niveau Exia IIC T6 Ga

• Lage kosten
  Lange levensduur, laag stroomverbruik, modulair ontwerp, eenvoudig te integreren

1. De sensor geeft continu de gemeten methaanconcentratie, gemeten temperatuur, gemeten druk, lasersignaalsterkte, laserbedrijfstemperatuur en foutcode door via de standaard TTL seriële poort
2. Het heeft een zelftestfunctie, die kan detecteren of de laser, foto-elektrische detector en spanningsstabilisatiesensor normaal zijn, wat helpt het foutpunt te elimineren.

Interfacevorm: SH1.0mm/4P

Kabellengte: 200 mm

(1) Configuratie van de communicatie-interface

UART seriële poort: Baudrate: 115200, databits: 8 bits,

Stopbit: 1 bit, pariteitsbit: geen controle

(2) Beschrijving van het communicatieprotocol

Nadat de sensor is ingeschakeld, doorloopt deze een periode van voorbewerking (6-10 seconden) en begint vervolgens periodiek (1 Hz) een reeks met een vaste lengte uit te voeren. Het tekenreeksformaat wordt weergegeven in de bovenstaande afbeelding.

Parseren van uitvoerreeksen (voorbeeld):

A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13

A: de framekop;

+000,00: waarde van de methaanconcentratie, twee decimalen gereserveerd, eenheid %vol;

+ 24,0: de omgevingstemperatuur, de eenheid ℃;

1006.22: de omgevingsdruk, de eenheid hPa;

16.1: de laserlichtintensiteit en effectief bereik 3,6 21,6;

006,0: vergrotingsfactor, normaal bereik 1,0-126,0;

00: foutcodes

01: abnormaal optisch signaal; 02; Omgevingstemperatuur of abnormale druk; Optisch signaal is te sterk; 04 afwijking lasertemperatuur;

05: lichtsignaal is te zwak;

13: xor-controlecode

a) De werkspanning van de sensor is 3,3 V en het seriële interfaceniveau is 3,3 V;

b) de sensor bevat optische precisiecomponenten; vermijd gewelddadige botsingen;

c) Werkomgevingsomstandigheden: -40℃ ~ +70℃

d) Relatieve vochtigheid 0-99% RH (niet-condensatie).

Let op: De werkspanning van de sensor is 3,3V. Het is verboden om een ​​voedingsspanning van meer dan 3,6 VDC op de sensor aan te sluiten om schade aan de sensor te voorkomen.

De technische ondersteuning van de gasdetectorsensor omvat deskundige hulp bij het oplossen van problemen, reparatie- en onderhoudsdiensten, en kalibratie en testen om nauwkeurige prestaties te garanderen. Wij bieden producthandleidingen en -documentatie, samen met richtlijnen voor productselectie en maatwerk. Ons doel is om uitzonderlijke ondersteuning te bieden, zodat uw gasdetectoren effectief werken.

Productverpakking:
Gasdetector Sensoreenheid
Gebruikershandleiding
Montagemateriaal
Kalibratie certificaat

Verzendinformatie:
Verwachte levertijd: 5-8 werkdagen
