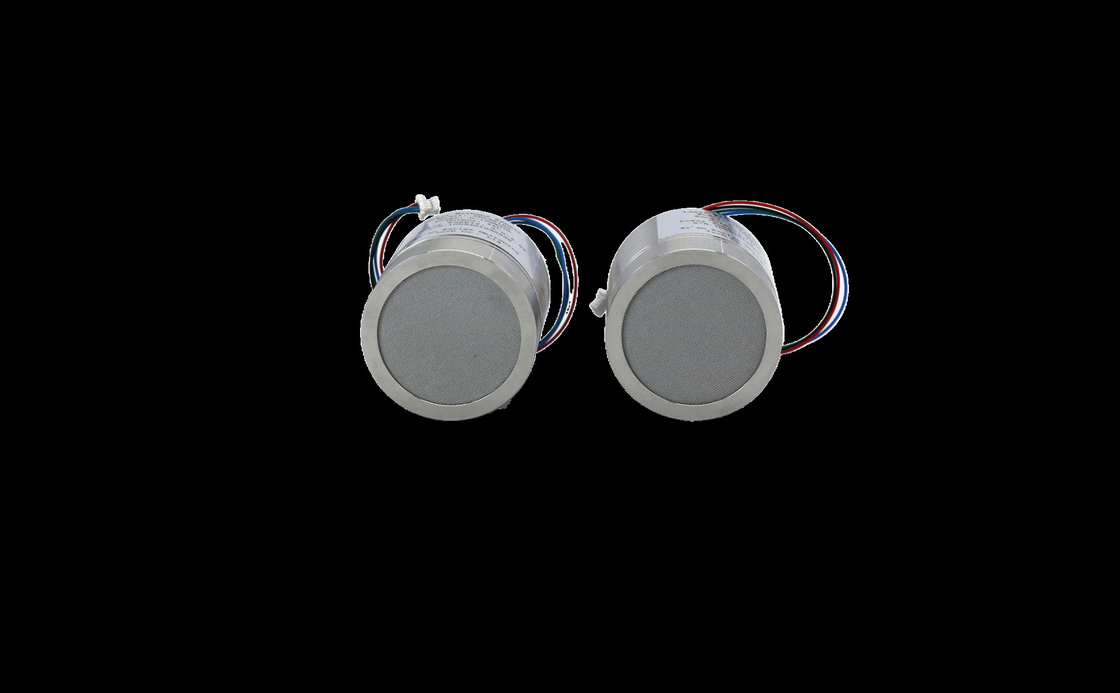

Precisie methaangassensor TD LAS-gebaseerde methaanlaserdetector,productgewicht 255 g

Inleiding

De 3,3 V lasermethaansensor is ontwikkeld op basis van de afstembare lasergasabsorptiespectroscopie (TD-LAS), die 1653 gebruikt.7nm-laser voor het detecteren van methaangas door absorptie van het karakteristieke "vingerafdrukspektrum", en is bestand tegen waterdamp of andere gasinterferentie.en het ontwerp van de optische padstructuur van het type "N", lang absorptieoptisch pad, hoge detectiegevoeligheid en precisie;Kies de lage temperatuurprestaties van laser- en foto-elektrische detectoren en het temperatuurcompensatiecorrectiealgoritme bij grote temperatuur, de aanpassingsvermogen aan het milieu is sterk; standaard draadinstallatieinterface en standaard communicatieprotocolontwerp, sterke gemeenschappelijkheid.

Als kerncomponent van de methaangasmonitor kan het product op grote schaal worden gebruikt in de ondergrondse ruimte, de horeca-industrie,industriële chemische industrie en steenkoolmijnen en andere gebieden van detectie van methaangaslekken.

Kenmerken

•Hoge detectie nauwkeurigheid

Technologie voor directe en golflengte-modulatie in combinatie met een optisch pad dat is gevouwen, meetfout ≤ ± 6% ware waarde @ 25°C

•Goede aanpassingsvermogen voor het milieu

Breed temperatuurcompensatiecorrectiealgoritme, kan voldoen aan -40~+70°C toepassing

•Sterke anti-interferentie

Methaan "fingerprint spectrum" laser absorptie detectie technologie, anti-vergiftiging, anti-waterdamp en andere gas interferentie;

•Sterke structurele bescherming

Ontwerp van roestvrij staal, voldoet aan het explosiebestendige niveau Exia IIC T6 Ga

•Lage kosten

Lange levensduur, laag stroomverbruik, modulair ontwerp, eenvoudig te integreren

Afmetingen

Technische parameters:

Toepassingen:

a) De sensor geeft continu de gemeten methaanconcentratie, gemeten temperatuur, gemeten druk, sterkte van het lasersignaal,de werktemperatuur van de laser en de foutcode via de standaard TTL-seriepoort;

b) Het heeft een zelftestfunctie, die kan detecteren of de laser, foto-elektrische detector en spanningsstabilisatie sensor normaal zijn, wat helpt om het foutpunt te elimineren.

Communicatie-interface en definitie

Interfacevorm: SH1.0mm/4P

Kabellengte: 200 mm

Communicatieprotocol

(1) Configuratie van de communicatieinterface

UART-seriepoort: Baud-snelheid: 115200, databits: 8 bits,

Stopbit: 1 bit, parity bit: geen check

(2) Beschrijving van het communicatieprotocol

Nadat de sensor is ingeschakeld, gaat hij door een periode van preprocessing (6-10s) en begint hij vervolgens periodiek (1Hz) een vaste lengte string uit te geven.

Uitvoerstrengparsering (voorbeeld):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: het raamhoofd;

+000.00: methaanconcentratiewaarde, twee decimalen gereserveerd, eenheid % vol;

+ 24.0: de omgevingstemperatuur, de eenheid °C;

1006.22: de druk van de omgeving, hPa;

16.1: de laserlichtintensiteit en het effectieve bereik 3.6 21.6;

006.0Vergrotingsfactor, normaal bereik 1,0-126.0;

00: foutcodes

01: abnormaal optisch signaal; 02; Omgevingstemperatuur of abnormale druk; Optisch signaal te sterk; 04 lasertemperatuur anomalie;

05Het lichtsignaal is te zwak.

13: xor controlecode

Foutcode

Voorzorgsmaatregelen

a) De werkspanning van de sensor is 3,3 V en het seriële interfaceniveau is 3,3 V;

b) sensor bevat precisie optische componenten, vermijd dan een gewelddadige botsing;

c) Werkomstandigheden: -40°C tot +70°C

d) Relatieve luchtvochtigheid 0­99% RH (niet-condensatie).

Opmerking: De werkspanning van de sensor is 3,3 V. Het is verboden de stroomtoevoerspanning van meer dan 3,6 VDC aan de sensor aan te sluiten om schade aan de sensor te voorkomen.
