KDF1300 Ultrasone Doppler-stroommeter

1.Inleiding

De ultrasone Doppler-stroommeter werkt met behulp van het Doppler-effect.die onzuiverheden zoals belletjes of deeltjes kunnen bevatten (waarvan wordt aangenomen dat ze zich met dezelfde snelheid bewegen als de vloeistof)Wanneer de ultrasone golven deze onzuiverheden raken, ondergaan de gereflecteerde golven een Doppler-frequentieverschuiving (Δf). Deze frequentieverschuiving is recht evenredig met de snelheid van de vloeistof.Door het meten van de Doppler-frequentieverschuiving, kan de stroomsnelheid van de vloeistof worden bepaald.

2.Technische specificaties

3.Afmetingen

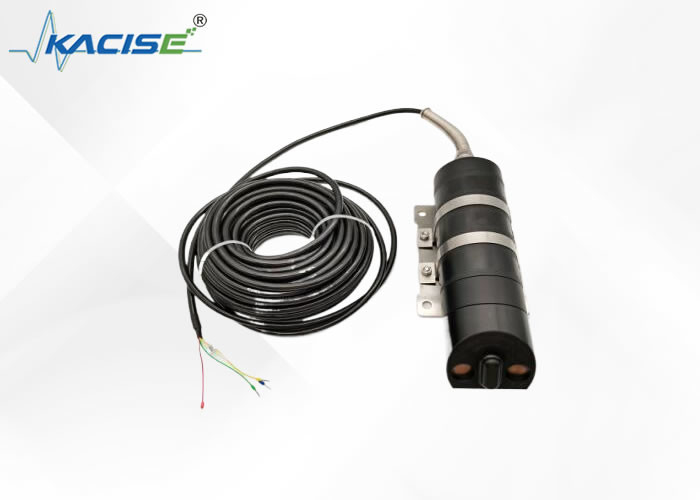

3.1 Productfoto

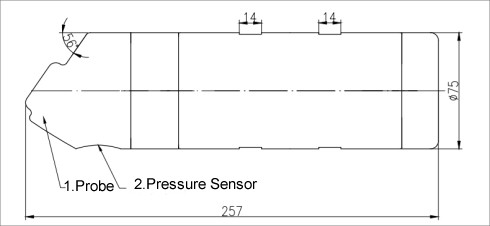

3.2 Structurele afmetingen

4Toepassing

Ultrasone Doppler-stroommeter is een apparaat dat de stroom van water in leidingen, kanalen of rivieren meet.

• Bewaking van overstromingen
• Afvoer van afvalwater
• Natuurlijke rivieren
• Stedelijke watervoorziening en -afvoer
• Monitoring van waterverlies/infiltratie
• Bewaking van irrigatieprocessen
• Onderzoek naar mondings- en getijdenstromen
• Visserij/behoud van het water
• Onderzoek naar de erosie aan de kust
• Bewaking van het afvoerproces
• Bewaking van de wegdrenage
• Onderzoek naar kanaalprocessen
• Bewaking van de rivierprocessen

5- Draadlozing.

Stroomdraad:

een rode draad die is aangesloten op de positieve pool van de voedingsbron (12V+ of 24V+);

groene draad aangesloten op de negatieve pool van de voedingsbron (12V- of 24V-);

Signaldraad:

witte draad verbonden met RS485A (T/R+);

gele draad verbonden met RS485B (T/R-);

Doorzichtige luchtleiding:

※Moet vrij van de lucht worden gehouden en moet tijdens de installatie op bescherming worden gelet, vooral bij het passeren van de draadbuis, moet deze vóór het draadwerk met tape worden beschermd om het binnendringen van water te voorkomen.het kan waterdieptefouten en andere verschijnselen veroorzaken.

De doorzichtige luchtleiding mag niet worden gevouwen en de buighoek mag niet < 90° zijn bij het draaien van de buis.
