Druksensor voor corrosieve en schuurmiddelen Model 435 met 4-20mA Uitgang 060-P186-01 060-P186-02 060-P186-03 060-P186-04

Model 435 druksensoren

060-P186-01

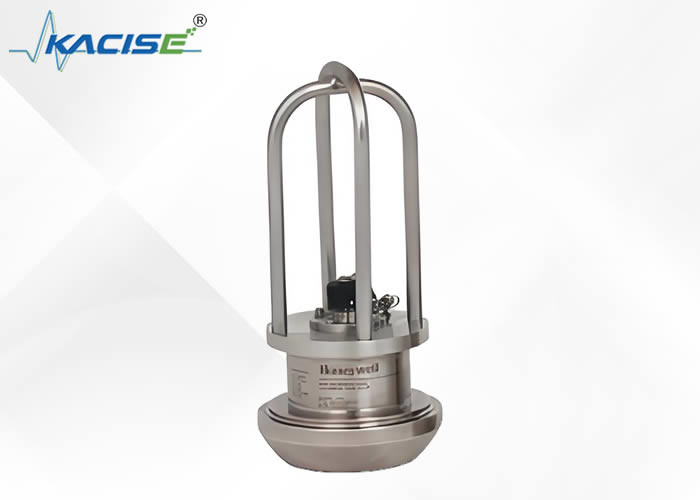

Model 435 Wing Union druksensor, 5000 psi, ±0,2% FSS-nauwkeurigheid, temperatuurcompensatie, twee-draad shunt kalibratie, Bendix PT 6-pin (PTIH-10-6P) elektrische beëindiging, Weco® 1502 drukpoort,Standaard bedrading met 6 pinnen, en Inconel® X-750 natte diafragma Modellen 434/435/437 Wing Union/Hammer Union druksensoren zijn ontworpen voor veeleisende olie- en gastoepassingen, evenals stimulatie- en circulatiesystemen.Ze zijn geconstrueerd als een volledig gelaste, roestvrijstalen assemblage met het sensordiafragma en de vleugelverbinding als één onderdeel, die hermetische integriteit biedt en het lekken van media in vergelijking met meerdelige onderdelen minimaliseert.De geïsoleerde druk sensor diafragma minimaliseert nulverschuiving tijdens hameren en elimineert langdurige signaal drift in het veldDe Weco® 1502, 2002 en 2202 Wing Union-compatibele armaturen zijn vervaardigd van Inconel® X-750, of optioneel NACE-conforme Inconel® 718, waardoor ze kunnen worden gebruikt met slijp- en corrosieve media.De eigen elektrische aansluiting in roestvrij staal van Honeywell zorgt voor een verbeterde secundaire drukcontainment.Speciale assemblageprocessen zorgen voor een verbeterde schok en trillingen voor betrouwbare prestaties in het veld.

060-P186-02
Model 435 Wing Union Pressure Sensor, 10000 psi, ±0,2 % FSS-nauwkeurigheid, temperatuurcompensatie, twee-draad shunt kalibratie, Bendix PT 6-pin (PTIH-10-6P) elektrische beëindiging, Weco® 1502 drukpoort,met een diameter van niet meer dan 10 mm,en Inconel® X-750 bevochtigd diafragma Modellen 434/435/437 Wing Union/Hammer Union Druksensoren zijn ontworpen voor veeleisende olie- en gastoepassingen en stimulatie- en circulatiesystemen. ze zijn gebouwd als een volledig gelast, roestvrij staal assemblage met de sensor diafragma en vleugel vereniging montage bewerkte als één deel,die hermetische integriteit biedt en medialekkage minimaliseert ten opzichte van meerdelige onderdelenHet geïsoleerde drukgevoelige diafragma minimaliseert de nulverschuiving tijdens het opzetten en voorkomt langdurige signaalverschuiving in het veld.en 2202 Wing Union-compatibele armaturen zijn bewerkt

060-P186-03
Model 435 Wing Union Pressure Sensor, 15000 psi, ±0,2 % FSS-nauwkeurigheid, temperatuurcompensatie, twee-draad shunt kalibratie, Bendix PT 6-pin (PTIH-10-6P) elektrische beëindiging, Weco® 1502 drukpoort,met een diameter van niet meer dan 10 mm,en Inconel® X-750 bevochtigd diafragma Modellen 434/435/437 Wing Union/Hammer Union Druksensoren zijn ontworpen voor veeleisende olie- en gastoepassingen en stimulatie- en circulatiesystemen. ze zijn gebouwd als een volledig gelast, roestvrij staal assemblage met de sensor diafragma en vleugel vereniging montage bewerkte als één deel,die hermetische integriteit biedt en medialekkage minimaliseert ten opzichte van meerdelige onderdelenHet geïsoleerde drukgevoelige diafragma minimaliseert de nulverschuiving tijdens het opzetten en voorkomt langdurige signaalverschuiving in het veld.en 2202 Wing Union-compatibele armaturen zijn vervaardigd van Inconel® X-750, of optionele NACE-conforme Inconel® 718, die het gebruik met slijpmiddelen en corrosieve middelen mogelijk maakt.De eigen elektrische aansluiting in roestvrij staal van Honeywell zorgt voor een verbeterde secundaire drukcontainment.Speciale assemblageprocessen zorgen voor een verbeterde schok en trillingen voor betrouwbare prestaties in het veld.

060-P186-04
Model 435 Wing Union druksensor, 6000 psi, ±0,2% FSS-nauwkeurigheid, temperatuurcompensatie, twee-draad shunt kalibratie, Bendix PT 6-pin (PTIH-10-6P) elektrische beëindiging, Weco® 1502 drukpoort,Standaard bedrading met 6 pinnen, en Inconel® X-750 natte diafragma Modellen 434/435/437 Wing Union/Hammer Union druksensoren zijn ontworpen voor veeleisende olie- en gastoepassingen, evenals stimulatie- en circulatiesystemen.Ze zijn geconstrueerd als een volledig gelaste, roestvrijstalen assemblage met het sensordiafragma en de vleugelverbinding als één onderdeel, die hermetische integriteit biedt en het lekken van media in vergelijking met meerdelige onderdelen minimaliseert.De geïsoleerde druk sensor diafragma minimaliseert nulverschuiving tijdens hameren en elimineert langdurige signaal drift in het veldDe Weco® 1502, 2002 en 2202 Wing Union-compatibele armaturen zijn vervaardigd van Inconel® X-750, of optioneel NACE-conforme Inconel® 718, waardoor ze kunnen worden gebruikt met slijp- en corrosieve media.De eigen elektrische aansluiting in roestvrij staal van Honeywell zorgt voor een verbeterde secundaire drukcontainment.Speciale assemblageprocessen zorgen voor een verbeterde schok en trillingen voor betrouwbare prestaties in het veld.

Waarde voor klanten

Duurzaam:Weco® Wing Union-compatibele fittings zijn vervaardigd van Inconel® X-750, of optioneel NACE-conforme Inconel® 718, waardoor ze kunnen worden gebruikt met slijp- en corrosieve media.Beschermingskooi optie biedt elektrische verbinding bescherming.
Betrouwbaar:Geheel gelaste, roestvrij stalen montage, schok-/trillingsclassificaties en geïsoleerd drukgevoelig diafragma verhogen de betrouwbaarheid.
Precies:De optie voor hoge nauwkeurigheid biedt vertrouwen in de daadwerkelijke gemeten drukwaarde, met name bij kleinere drukveranderingen, waardoor de booroperatie indien nodig kan worden aangepast.
Beschikbaarheid en service:Dankzij de wereldwijde productie en ondersteuning kan Honeywell snel producten op maat leveren en klanten helpen bij het voldoen aan de projecttijden.

Produkt Merkmale

KENNDATEN

• Hoge nauwkeurigheid ±0,1 % FSS BFSL (model 435); standaard nauwkeurigheid ±0,2 % FSS BFSL (modellen 434/435/437)
• met een breedte van niet meer dan 50 mm
• drukpunten met standaardopening (model 434/435) en breedopening (model 437) voor het ondersteunen van mediamengsels met een hoge viscositeit
• Inconel® X-750 of Inconel® 718 (NACE-conform) natte onderdelen bieden extra duurzaamheid bij slijpmiddelen of corrosieve media
• Meerdere elektrische aansluitingen ondersteund
• De optie voor een hoge nauwkeurigheid van de shuntkalibratie biedt gebruikers de mogelijkheid om het versnellingssignaal in het veld te valideren, zodat de sensor actief in het systeem is aangesloten.beschikbare opties met één draad en twee draad
• Beschermingskooien bieden extra bescherming tegen elektrische aansluitingen en vergroten de duurzaamheid
• RFI/EMI beschermd
• Intrinsiek veilig: CFMUS/ATEX/IEC Ex-certificering
• CE-goedkeuring

- Het gaat om een vervolg.

• Verzurend
• Verstoppingscollector
• Fracturering en cementering
• Meting tijdens het boren (MWD)
• Slampompen / slamhogen
• Ontwikkeling en winning van nieuwe putten
• Olie- en gasboren
• Service- en cementwagens
• Standpijp
• Stimulatie
• Meting van het puthoofd

Parameter
