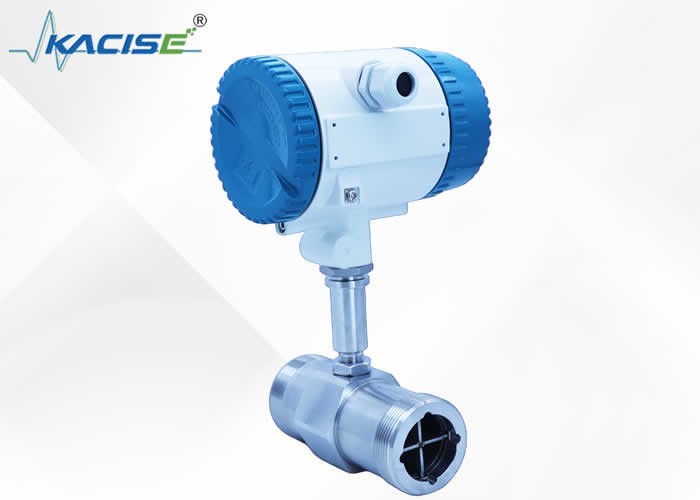

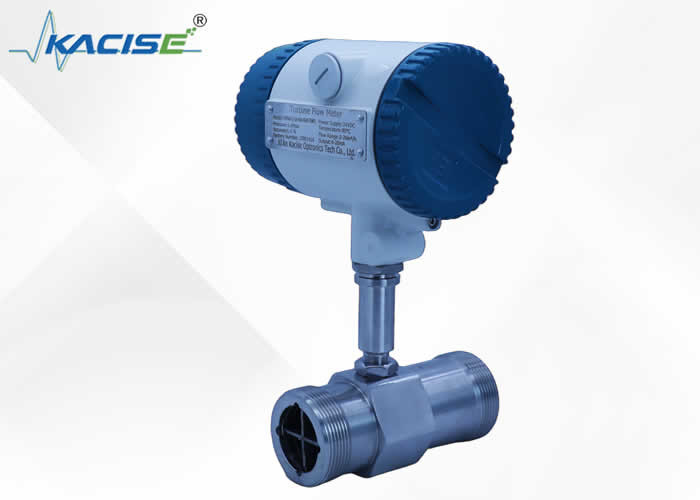

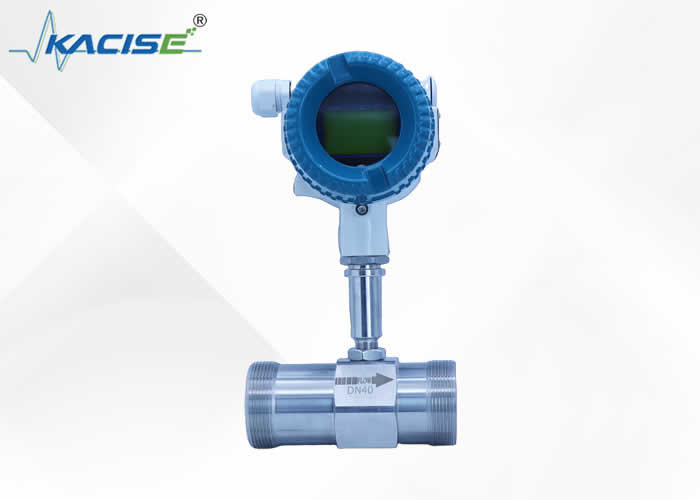

Explosiebestendige ontwerp van de KTF-serie turbine-stroommeter

KTF-serie turbine-stroommeter

Explosiebestendige turbinestroommeter

Plaats van herkomst:

China

Merknaam:

KACISE

Certificering:

Modelnummer:

KTF

Neem contact met ons op

Vraag een offerte

Explosiebestendige ontwerp van de KTF-serie turbine-stroommeter

Productgegevens

Omgevingstemperatuur:

-20 ̊+55°C

Relatieve temperatuur:

5%~95%

Atmosferische druk:

86~106Kpa

Gemiddeld gemiddeld:

-20 ̊+120°C

Explosiebestendige middelmatige temperatuur:

-20~70℃

Verbinding:

Draad of Flens

Markeren:

KTF-serie turbine-stroommeter

Explosiebestendige turbinestroommeter

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stuks

Verpakking Details

elke eenheid heeft een individueel doosje en alle dozen zijn verpakt in standaardverpakkingen of op

Levertijd

5-8 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

1000 Stuk/Stukken per Overeen te komen week

Verwante producten

Anti-interferentie KTF Intelligent Turbine Flow Meter gebruikt voor het meten van oliën en verschillende vloeistoffen

Vind de beste prijs

met een vermogen van niet meer dan 50 W

Vind de beste prijs

Duurzame turbinestroommeters DN4 tot DN500 voor extreme omgevingstemperatuur

Vind de beste prijs

Turbine-stroommeter voor het meten van de stroom van schone vloeistoffen

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

KTF-serie turbine-stroommeter

Inleiding

De KTF-serie turbinestroommeter is geschikt voor de meting van zuivere of bijna zuivere individuele vloeistoffen, alleen of met bijbehorende apparatuur.en kan worden gebruikt voor het meten van de volume-stroom of het totale volume in gesloten leidingenHet heeft de kenmerken van eenvoudige structuur, licht gewicht, hoge precisie, goede reproduceerbaarheid, gevoelige respons, gemakkelijke installatie en onderhoud, enz.Het wordt veel gebruikt in industrieën zoals aardolieHet is een ideale stroommeting en energiebesparende meter.

KTF-serie turbinestroommeter zet de vloeistofstroom in de pijpleiding om in elektrische pulssignalen,en voltooit de meting of de totale hoeveelheid vloeistofstroom in de pijpleiding door middel van weergaveapparatuur of computerverwerking. maatregel.

Technische specificaties

Grootte van de buis (DN) mm	Stroombereik ((m3/h)			Nominale druk (Mpa)
Grootte van de buis (DN) mm	00,2%	00,5%	10,0%	Nominale druk (Mpa)
4			0.04-0.25	6.3
6			0.1-0.6	6.3
10			0.2-1.2	6.3
15	1.2·4	0.6·6	0.4·6	2.5 6.3 16
20	2 ¢ 6	0.8·8	0.6·8
25	3 ¢10	1.2·12	1.2·12
32	4 ¢ 12	1.5 ¢15	1 ¢20
40	8 ¢ 25	3 ¢ 30	3 ¢ 30
50	12 ¢40	5 ¢50	5 ¢50	6.3 2.5
65	15 ¢ 60	7 ¢ 70	5 ¢ 70
80	20 ¢ 100	16 ¢ 100	12 ¢ 120
100	50 ¢ 160	25 ¢ 160	20 ¢ 200
125	50 ¢ 200	30 ¢ 250	25 ¢ 280
150	100 ¢ 300	50 ¢ 300	40 ¢ 400
200	200 ¢ 600	100 ¢ 600	80 ¢ 800
250	300 ‰ 1000	160 ¢ 1000	120 ¢1200	2.5
300		250 ¢1600
400		400 ¢ 2500
500		600 ¢ 4000

Omgevingstemperatuur	-20 ̊+55°C
Relatieve temperatuur	5%~95%
Atmosferische druk	86 ‰ 106 Kpa
Gemiddeld gemiddeld	-20 ̊+120°C
Explosiebestendige middelmatige temperatuur	-20°C tot 70°C
Explosiebestendig	dIIBT5
Stroomvoorziening	Twee draden: +24VDC Drie draden: +12VDC+24VDC
Verbinding	draad of flens

Afmetingen

Draadverbinding

Explosiebestendige ontwerp van de KTF-serie turbine-stroommeter 0

Flankenverbinding

Explosiebestendige ontwerp van de KTF-serie turbine-stroommeter 1

Grootte van de buis DN (mm)	Sensor Afmeting (mm)	Afmeting van de flens (mm)						draadgrootte

	L	H	D	D₁	D₂	D₃	n-do	L1 ((mm)	G
4	225	145							1/2
6	225	145							1/2
10	345	170							1/2
15	75	190	95	65	45		4-14	23	1
20	85	210	105	75	55		4-14	23	1
25	100	230	115	85	65		4-14	30	11/4
32	120	250	140/135	100	78		4-18	30	11/4
40	140	260	150/145	110	85		4-18	35	2
50	150	270	165/160	125	100		4-18
65	150	290	185/180	145	125		4-18
80	200	300	200/195	160	135		8 tot 18
100	220	330	220/215	180	155		8 tot 18
125	250	380	250/245	210	185		8 tot 18
150	300	390	285/280	240	210		8-23
200	360	455	340/335	295	265		12-23
250	400	510	405	355	320		12-26/25
300	420	565	460	410	375		12-26/25
400	560	680	580	525	485		16 tot 30
500	600	790	715/705	650	608		20 tot 34
