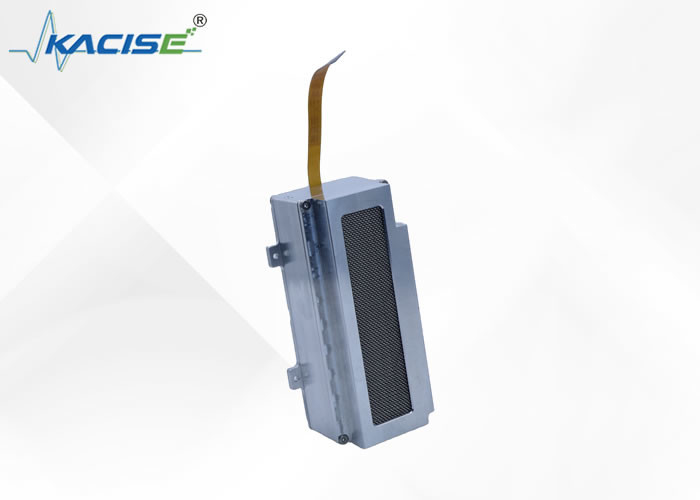

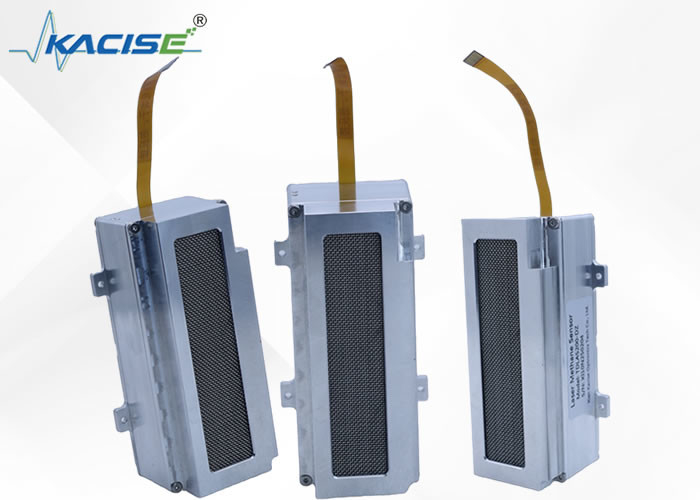

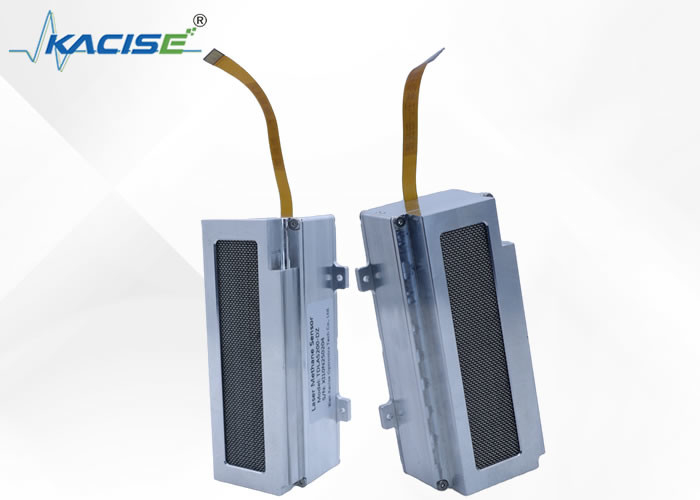

TDLAS200-lasermethaandetectiemodule

1Inleiding

De KACISE TDLAS200-lasermethaandetectiemodule is een compacte en efficiënte oplossing voor continue methaanmonitoring.met een detectiebereik van 0 tot 5000 ppm en een responstijd van 0De module is ontworpen voor een gemakkelijke integratie in bestaande systemen, met een digitale interface en een kleine afmeting van 115×59×38 mm.KACISE zorgt voor betrouwbare prestaties in verschillende omgevingen, waardoor deze module perfect is voor industriële en milieuplicaties.

2. Kenmerken

1. Hoge gevoeligheid, reageert alleen op het doelgas
2. Ingebouwde referentiecel, automatisch kan worden gekalibreerd
3. Gemakkelijk te integreren, digitale interface geeft rechtstreeks status en concentratie

3.Meetingsbeginsel

"Metaanmoleculen absorberen licht van een specifieke golflengte". - Moleculair absorptiespectrum.
"De hoeveelheid licht die door een doorzichtig medium wordt geabsorbeerd (methangasmassa) is evenredig met de dikte en concentratie van de gasmassa" --Beer-Lambert's wet
Volgens de bovenstaande fysische principes kan een lichtstraal van een specifieke golflengte worden gebruikt om de lekkende methaangasmassa te doorbreken.de concentratie van methaan in de gasmassa kan worden gemeten, en reageert alleen op methaan (unieke selectiviteit).
Het gebruik van een detectiecel met meerdere reflecties en het herhaaldelijk doorlaten van het gemeten gas door de laser kunnen de detectiegevoeligheid vermenigvuldigen.

4.Technische parameters

*1 Zorg ervoor dat de stroominvoerspanning van de module niet lager is dan 5 V

*2 Aanbeveling voor de selectie van de pomp < 500 ml/min

5.Afmetingen van de detectiemodule

Afmetingen van de detectiemodule-host: 115×59×38 mm (exclusief kabels en gasconnectoren)
