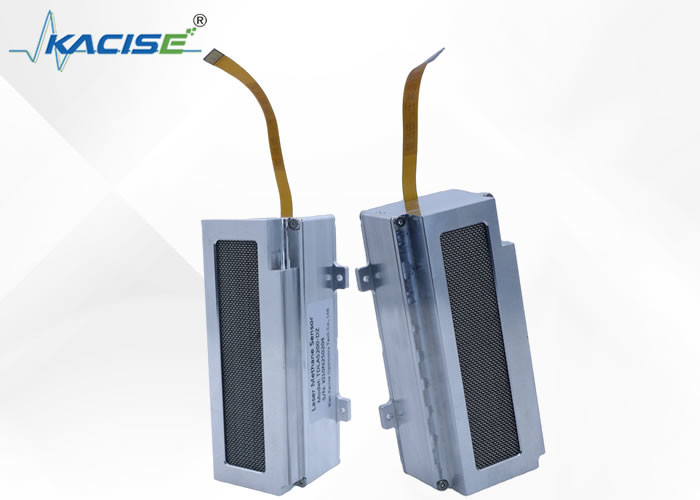

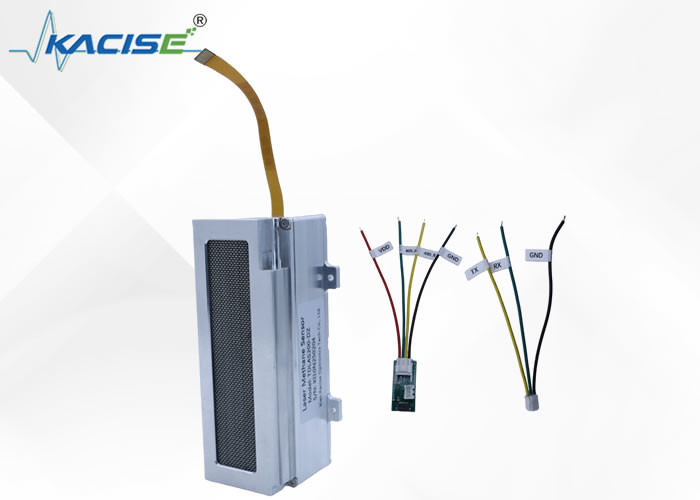

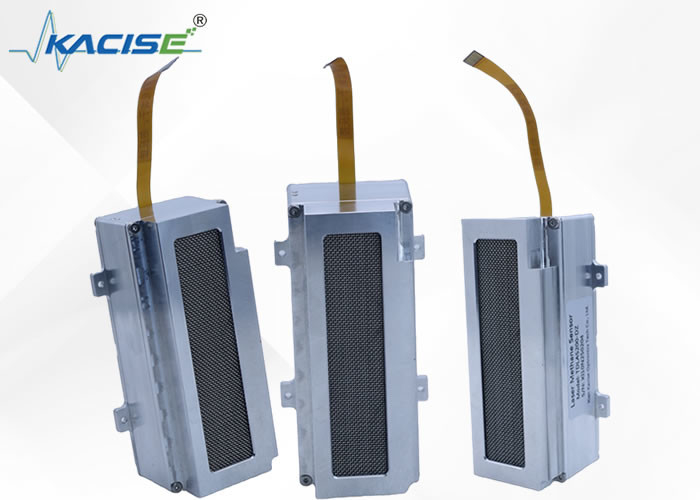

TDLAS200-module voor de detectie van methaangas in breed temperatuurbereik

1Inleiding

De KACISE TDLAS200 methaangasdetectiemodule voor een breed temperatuurbereik is ontworpen voor betrouwbare prestaties onder extreme omstandigheden, met een werktemperatuurbereik van -20 tot 50 °C.Het biedt een detectiebereik van 0~5000 ppm en een snelle responstijd van 0.1 seconden, waardoor nauwkeurige methaanbewaking wordt gewaarborgd. De module heeft een compact ontwerp en een digitale interface voor eenvoudige integratie.,Deze module is ideaal voor industriële en milieuplicaties die een werking bij grote temperaturen vereisen.

2. Kenmerken

1. Hoge gevoeligheid, reageert alleen op het doelgas
2. Ingebouwde referentiecel, automatisch kan worden gekalibreerd
3. Gemakkelijk te integreren, digitale interface geeft rechtstreeks status en concentratie

3.Meetingsbeginsel

"Metaanmoleculen absorberen licht van een specifieke golflengte". - Moleculair absorptiespectrum.
"De hoeveelheid licht die door een doorzichtig medium wordt geabsorbeerd (methangasmassa) is evenredig met de dikte en concentratie van de gasmassa" --Beer-Lambert's wet
Volgens de bovenstaande fysische principes kan een lichtstraal van een specifieke golflengte worden gebruikt om de lekkende methaangasmassa te doorbreken.de concentratie van methaan in de gasmassa kan worden gemeten, en reageert alleen op methaan (unieke selectiviteit).
Het gebruik van een detectiecel met meerdere reflecties en het herhaaldelijk doorlaten van het gemeten gas door de laser kunnen de detectiegevoeligheid vermenigvuldigen.

4.Technische parameters

*1 Zorg ervoor dat de stroominvoerspanning van de module niet lager is dan 5 V

*2 Aanbeveling voor de selectie van de pomp < 500 ml/min

5.Afmetingen van de detectiemodule

Afmetingen van de detectiemodule-host: 115×59×38 mm (exclusief kabels en gasconnectoren)
