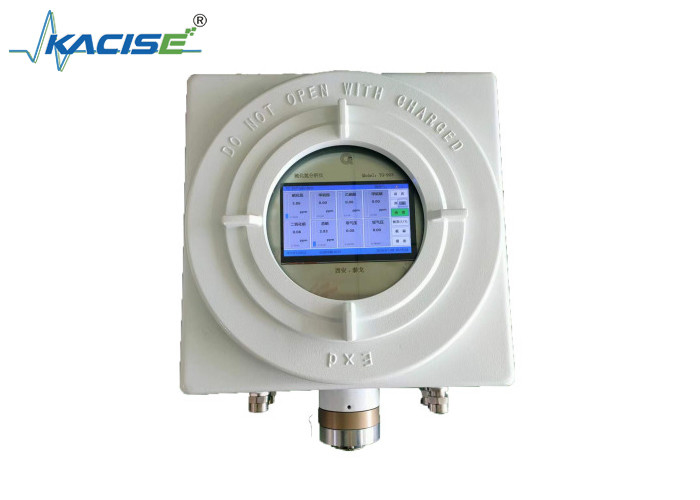

KTG170 Ultraviolette analysator

Grondbeginsel

Het principe van het gebruik van hoogprecisie-absorptiespectroscopie om zwavelgassen te meten is gebaseerd op de wet van Beer-Lambert.Het maakt gebruik van de kenmerkende absorptiespectrums van gassen zoals waterstofsulfideVoor het verwijderen van interfererende componenten wordt gebruik gemaakt van differentiële absorptiespectroscopie.en vervolgens worden de concentraties van elk gas omgekeerd berekend volgens de kenmerkende differentiële absorptiespectrumsignalen van elk bestanddeelgas..

Technische parameters

Medium: aardgas

Druk: 0,05 - 0,5 Mpa

Omgevingstemperatuur: -20 - 50°C

H2S: 0 - 30 ppm (Het meetbereik kan worden aangepast aan de eisen van de klant)

Uitgangsstroom: 4 - 20mADC

Stroomvoorziening: nominale spanning 220V±22V, frequentie 50Hz±5Hz

Interface van het monstergas: Φ6×1

Analoge uitgang: 2 kanalen van 4 - 20 mA

Contactuitgang: 4 kanalen (programmabel)

Digitale uitgang: 2 kanalen van RS485-interfaces, met behulp van Modbus-protocol

Explosiebestendige parameters

Explosiebestendige kwaliteit: ExdIICT6

Beschermingsgraad: IP65

Algemene afmetingen: 505490235

Gewicht: ongeveer 25 kg

Instrumentkenmerken

• Alle onderdelen die in contact komen met het monstergas zijn gemaakt van corrosiebestendige materialen.
• De gegevens kunnen via meerdere interfaces worden verzonden naar het superieure gecentraliseerde besturingssysteem van de gasproductie-installatie.
• Het kan de elektrochemische gasanalyse-technologie en gaschromatografen vervangen, met een lange levensduur, hoge kostprestaties en lage onderhoudskosten.
• Grootscherm LCD-scherm, volledige Chinese menu-operatie, met operationele promptfunctie, waardoor de werking eenvoudig en handig is.
• Automatische schakeling van meerdere bereikten en het tussenbereik kan worden ingesteld.
• De volledige digitale verwerking maakt het nauwkeuriger, stabieler en betrouwbaarder.
• Het heeft zachte start- en wachtfuncties om de betrouwbare werking van het instrument voor een lange tijd te garanderen.
• De uitgang is synchroon en geïsoleerd (0/4 - 20) mA, en de uitgangsbelasting is 250Ω.
• Het heeft volledig onafhankelijke status-uitgangssignalen zoals kalibratie, fout, alarm en omzetting van het bereik.
• Het explosiebestendige product maakt gebruik van een speciale vlambestendige explosiebestendige behuizing en kan worden gebruikt in explosieve omgevingen van zone 1 en zone 2.
