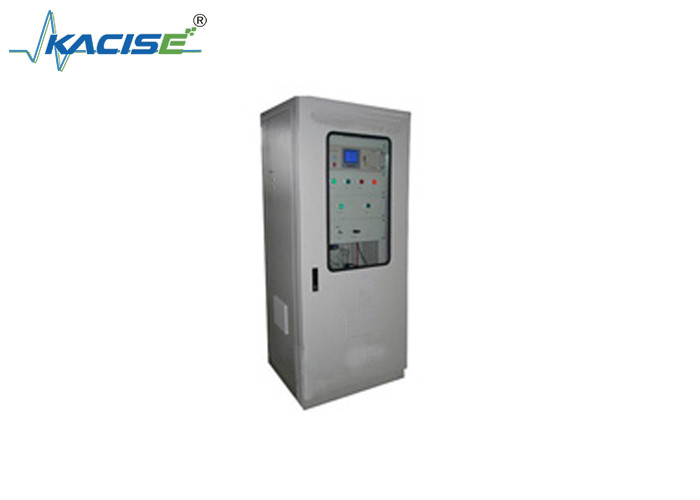

KTG183 Compleet systeem voor de analyse van calciumcarbide-ovengassen

Inleiding

Het KTG183 calciumcarbide-afgasanalyse-systeem is een hoogwaardig product dat is ontworpen en ontwikkeld volgens de kenmerken van calciumcarbide-afgasanalyse.Het kan snel en online het calciumcarbide-ovengas in ruwe veldomgevingen analyseren en realiseert de automatisering en intelligentie van het analyseprocesHet systeem kan het monstergas automatisch extraheren. Nadat het monstergas door de bemonsteringssonde is ontstoft en een secundaire ontvochtiging in de voorbehandelingseenheid heeft ondergaan, wordt het monstergas in de verwerkingseenheid van het monster geproduceerd.het monstergas in de pijpleiding komt via de bemonsteringsklep voor continue online analyse het analysesysteem binnen en geeft een standaardstroomsignaalBovendien voert het systeem regelmatig het terugspoelprogramma uit om de langdurige stabiele werking van de bemonsteringseenheid te waarborgen.In combinatie met de succesvolle toepassingservaring in de calciumcarbide oven staargas analyse industrie door de jaren heen, heeft het ontworpen en geïmplementeerde continue online-analysesysteem voor afgassen de volgende kenmerken:

(1) Geavanceerde technologie en goede systeemstabiliteit

De ontwikkeling van het systeem is nauw geïntegreerd met de feitelijke situatie van de gesloten calciumcarbideovenprocessen in binnen- en buitenland.Het maakt uitgebreid gebruik van geavanceerde buitenlandse bemonsterings- en voorbehandelingstechnologieën, en heeft het geavanceerde niveau van vergelijkbare buitenlandse apparaten bereikt op het gebied van vooruitgang, toepasbaarheid, betrouwbaarheid en veiligheid.

(2) Dicht bij toepassing en hoge systeembetrouwbaarheid

Om de hoge betrouwbaarheid van het systeem te garanderen en de geavanceerde technologieën toe te passen, zijn een aantal innovatieve ontwerpen uitgevoerd die in overeenstemming zijn met de kenmerken van de industriële toepassing.Bijvoorbeeld:, wordt in de analysekast van het systeem een elektrisch traceringsverwarmingssysteem met constante temperatuur gebruikt,die het probleem van verstopping door het bevriezen van gecondenseerd water in pijpleidingen en onderdelen in de winter effectief oplost. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeOp basis van de compressorcondensator en de peristaltische pomp voor het lozen van afvalwater is het beheersprogramma voor afvalwater en afvoer geoptimaliseerd.effectief verbeteren van het effect van rioolwater en rioleringEen reeks innovatieve ontwerpen zorgt effectief voor de hoge betrouwbaarheid van het systeem.

(3) Volledige functies en sterke systeemfunctionaliteit

Op basis van jarenlange ervaring in industriële toepassingen zijn volledige systeemfuncties ontworpen en geïmplementeerd en is een hoge mate van automatisering bereikt. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceDe systemen zijn voorzien van automatische 巡回 sampling switching en gedeeltelijke fout zelfdiagnoses.De goede mens-machine-interface maakt de beperkingen van de traditionele knop bedieningsmodus weg en verbetert de bruikbaarheid van het systeem.

(4) Modulair ontwerp en klein onderhoudsvolume van het systeem

Volgens de vereisten van het complete systeem heeft de systeemstructuur de structuur van een analysekast (of een analyseruimte),het realiseren van het modulaire ontwerp van de systeemfunctie-eenhedenDit vereenvoudigt niet alleen de installatie en debugging ter plaatse, maar verbetert ook de betrouwbaarheid van het systeem, vermindert het onderhoudsvolume van het systeem,en kan het "schakelprojectontwerp" voltooien.

Hoofdindicatoren van de technische prestaties van het systeem

Meetbereik: 0,00-15,00% O2; 0,0-30,0% H2; (Het bereik kan worden aangepast)

0.0·100,0% CO; (Componenten zoals CO2, CH4 en warmtevermogen zijn optioneel)

Gasstroom van de monster: 400 ± 10 ml/min;

Reactietijd van het systeem: T90<30 s (De bemonsteringsbuis buiten de analysecabine is <10M);

Filtratie nauwkeurigheid: < 1 μm;

analoge uitgang: 4-20mA;

Digitale uitgang: RS232/485-interface, standaard Modbus/RTU-protocol (optioneel)
