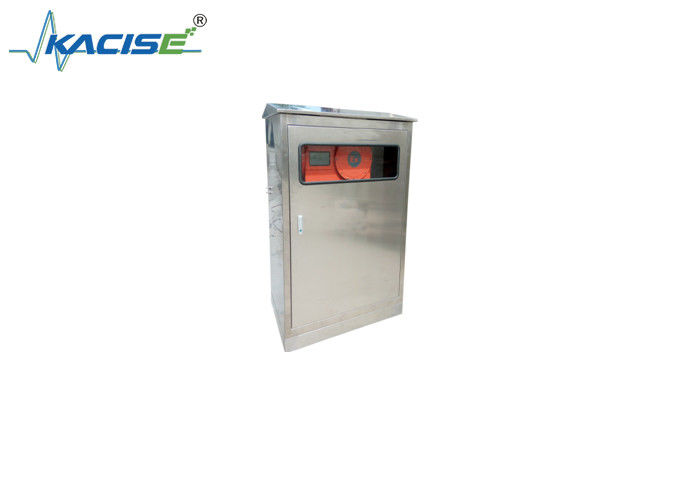

KTG184 Natuurgasprocesanalyse systeem 1000 mm breedte × 1700 mm hoogte × 600 mm diepte voor normaal onderhoud

KTG184 Natuurgasprocesanalyse systeem

Inleiding

Het analysesysteem KTG184 is speciaal ontworpen en vervaardigd voor de online analyse van CO2 en dauwpunt (DP) na aardgaszuivering.De pijpleidingskleppen zijn allemaal ontworpen met roestvrij staalHet CO2-instrument geeft de gegevens intuïtief ter plaatse weer en geeft tegelijkertijd een standaardstroomsignaal van 4-20mA uit.met een vermogen van meer dan 20 W, een afstandsbediening of een recorder waarmee afstandsbediening of aansluiting op een automatisch besturingssysteem voor onbeheerd besturen mogelijk is.De mens-machine-interface heeft een 320×240 dot-matrix touchscreen met een kleine kijkhoekDe tastknoppen en het volledige Chinese menu maken het gemakkelijk te begrijpen, eenvoudig en betrouwbaar.het kan het CO2-gehalte en de DP-waarde met regelmatige tussenpozen registrerenDe opgeslagen gegevens kunnen tot 3 000 ton bedragen.200, en een curve display is ook voorzien.

De CO2-sensor in dit detectiesysteem maakt gebruik van een geïmporteerde infraroodsensor en de dauwpuntsensor maakt gebruik van een Vaisala dauwpuntsensor, die betrouwbare prestaties en een lange levensduur hebben.Het signaalverwerkingssysteem is gebaseerd op een zeer geïntegreerd intelligent microcomputer systeem met één chip.Het systeem heeft een goede mens-machine-interface.met een eenvoudige algemene werking en gemakkelijk onderhoud.

Dit detectiesysteem heeft een meerfasig voorbehandelingssysteem, met inbegrip van drukreductie, spanningsstabilisatie, stroomstabilisatie, filtratie, enz., en is uitgerust met standaardgas.De gasleidingen zijn van roestvrij staal.De hoge betrouwbaarheid zorgt ervoor dat het systeem de componenten van het gasmonster nauwkeurig en stabiel kan detecteren.

Belangrijkste technische prestatie-indicatoren

(1) Meetbereik: 0-100×10−6 CO2, +20°C~-100°C;

(2) Reactietijd van het systeem: CO2 T90<30S (de bemonsteringbuis buiten de analysecabine is <3M);

(3) Filtratie nauwkeurigheid: < 0,1 μm;

(4) Uitgangssignaal: standaardsignaal 4-20mA;

(5) Normale onderhoudscyclus: ten minste negentig dagen.

(6) Algemene afmetingen: 1000 mm (breedte) × 1700 mm (hoogte) × 600 mm (diepte);

(7) Explosiebestendige kwaliteit: ExdIICT6;

(8) Gewicht: ongeveer 120 kg.
