De KLSA-PN-lasersensor voor topografische kartering

Inleiding

De laserafstandssensor is een precisie-instrument dat gebruikmaakt van lasertechnologie om de afstand zonder contact te meten.positie of verplaatsing van het doel voorwerp door laser uitzenden en het gereflecteerde signaal te analyserenDe kernvoordelen zijn hoge precisie, lange afstand, snelle reactie en anti-interferentie vermogen.consumentenelektronica en andere gebieden.

Kenmerken

• Het apparaat kan worden gebruikt als laserafstandssensor.
• De laserafstandssensor kan afstanden tussen 0,03 en 22 m meten.
• Het apparaat heeft een achtergrond onderdrukking van 22 m.
• De gemeten waarden worden weergegeven in een vierdecifterscherm.
• Het RS485-signaal en het analoge 4-20mA-signaal kunnen worden uitgebracht.
• De klant moet de afstand tussen de sensor en de achtergrond beperken tot maximaal 22 m. Anders kunnen de gemeten waarden onjuist zijn.

Technische specificaties

Veiligheidsinstructies

• Lees dit document voordat u het apparaat installeert en zorg ervoor dat het product geschikt is voor uw toepassing en niet onderworpen is aan beperkingen.
• Onjuist gebruik of gebruik van het hulpmiddel voor andere doeleinden dan die welke zijn gespecificeerd, kan leiden tot storingen van het hulpmiddel of tot onverwachte situaties tijdens het gebruik.alleen gekwalificeerd personeel dat door de exploitant van het hulpmiddel is gemachtigd, mag de installatie uitvoeren;, elektrische aansluiting, instellingen, werking en onderhoud van het apparaat.
• In het geval van een storing in het apparaat neemt u contact op met de fabrikant.

Functie

Hysteresisfunctie

[Hno[Hnc].Stel een schakelaar punt. Als de gemeten waarde verandert rond het detectiebereik, de hysteresis functie kan de uitgang schakelaar staat stabiel te houden

Uitgang van de vensterfunctie

[Fno][Fnc].Gebruik de vensterfunctie om het gedefinieerde toegestane bereik te controleren.

Zet de laser uit.

De sensor kan de rode stip instellen om de laser aan en uit te geven door op de knop te drukken.

Installatie

Installatievoorwaarden

¢ Installeer het apparaat zodanig dat het te meten voorwerp zich binnen het meetbereik van 0 bevindt.0322 meter.

De sensor heeft een vast nauwkeurigheidsbereik van 22 m. Meet geen voorwerpen binnen een bereik van > 22 m.

De klant dient ook reflecterende voorwerpen in het directe optische pad van de sensor te vermijden binnen een bereik van > 22 m. Anders kunnen de gemeten waarden onnauwkeurig zijn.

Installeer accessoires

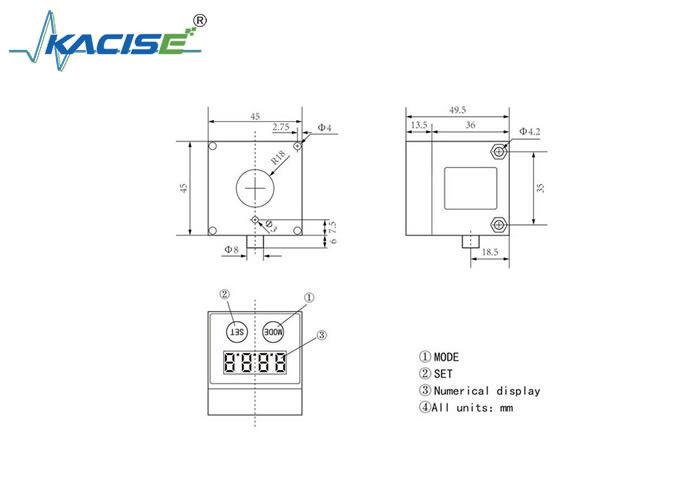

Afmeting

Kabeldefinitie

Orde model tabel
