KLSA-serie lasersensoren voor landmeting en bouwtechniek

De KLSA-serie lasersensoren voor landmeting en bouwtechniek.

Inleiding

De KLSA-serie lasersensoren zijn gespecialiseerde hulpmiddelen die zijn ontworpen om te voldoen aan de strenge eisen van landmetingen en ingenieursbouw.Deze sensoren leveren hoge precisie., niet-contact afstandmetingen ter ondersteuning van taken zoals terreinplanning, structurele uitlijning en voortgangsbewaking in bouwomgevingen.

Belangrijkste kenmerken

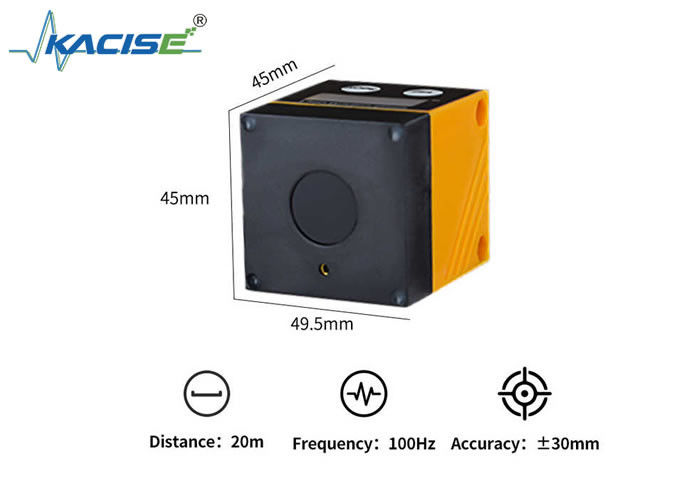

• nauwkeurige metingen: nauwkeurig meten van afstanden van 0,03 tot 22 meter, met een vast nauwkeurigheidsbereik en een resolutie op millimeterniveau (bijv. 1,234m voor metingen onder de 10 m),het garanderen van gedetailleerde gegevens voor landmetings- en indelingswerkzaamheden.
• Dual Signal Output: Biedt RS485 (MODBUS-RTU-protocol) voor digitale integratie met landmetingssoftware en 4 ¢ 20 mA analoge signalen voor realtime gegevensoverdracht naar besturingssystemen.
• Achtergrondonderdrukking: Filtert reflecties van meer dan 22 meter, waardoor interferentie van omringende structuren of terrein tot een minimum wordt beperkt om te focussen op doelmetingen.
• Gebruikersconfigureerbare interface:

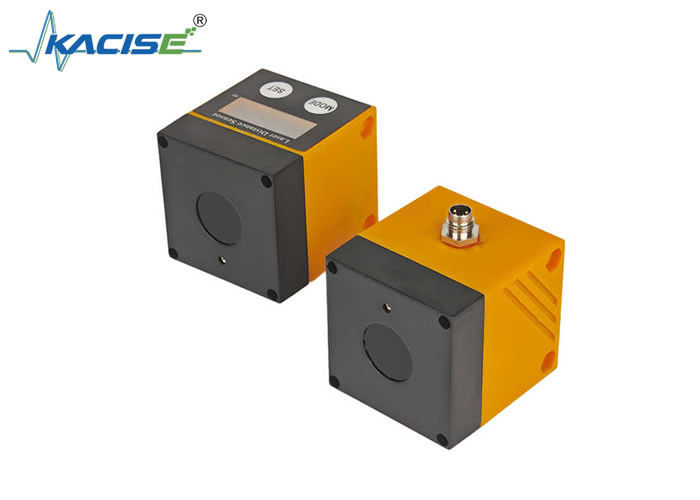

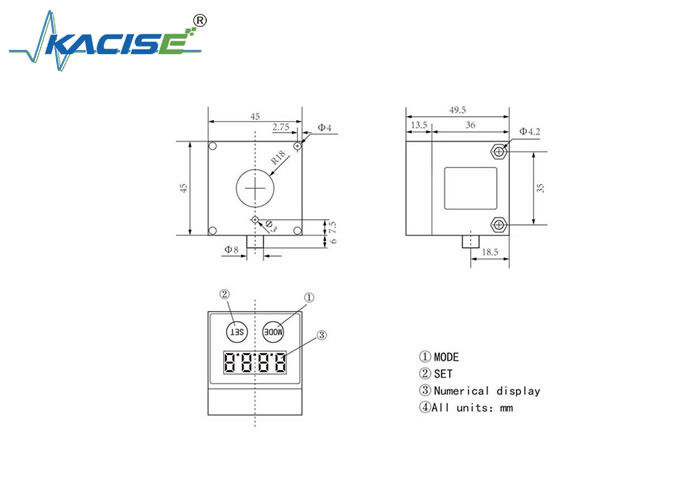

• Een intuïtief viercijferig scherm toont real-time afstandsmetingen in meter, met automatische schakeling van eenheden (millimeter voor < 10 m, centimeter voor ≥ 10 m).
• Met de knoppen MODE/SET kunnen op locatie aanpassingen worden gemaakt, zoals het aan/uit bedienen van de laser (via het LAS-menu) en het kalibreren van het analoge bereik (AEP-instelling), zonder dat de metingen worden verstoord.
• Hysteresis- en vensterfuncties (KLSA-PN-model):
• De hysteresisfunctie stabiliseert de uitgangssignalen door schakelpunten met een tolerantie van ± 30 mm te definiëren, ideaal voor het monitoren van bewegende onderdelen op dynamische bouwplaatsen.
• De vensterfunctie stelt drempels in de buurt (nSPx) en ver (FSPx) om objecten binnen specifieke zones te detecteren, wat de kwaliteitscontrole voor structurele gaten of materiaalplaatsing ondersteunt.
• Industriële betrouwbaarheid:
• Werkt op DC 9 ̊35V stroomvoorziening, voldoet aan de veiligheidsnormen EN 50178 en is bestand tegen zware werkomstandigheden met een robuuste constructie.
• Er is een professionele installatie nodig om de naleving van de veiligheidsvoorschriften en de optimale prestaties te waarborgen.

Toepassingen

• Verkenning en kartografie: meet landcontouren, gebouwdimensies en infrastructuurruimtes voor topografische analyse en ontwerp.
• Monitoring van de bouwplaats: volgt structurele vervormingen, controleert de uitlijning van de bekisting en controleert de hoeveelheid materiaal in realtime.
• Civiele techniek: Ondersteunt brug- en tunnelbouw door de onderdelenverdeling, verticale/horizontale uitlijning en draagruimtes te controleren.
• Integratie van apparatuur: Integreert met robot-totaalstations, drones of IoT-systemen via MODBUS-RTU voor geautomatiseerde gegevensverzameling en workflow-optimalisatie.

Technische specificaties

Communicatie: Geïsoleerde RS485 met verstelbare baudsnelheden (9600 ∼ 115200 bps) en CRC16-controle voor betrouwbare gegevensoverdracht.

Veiligheid: de aan/uitregeling met laser vermindert de visuele interferentie tijdens de enquêtes, terwijl de foutstatusregisters (bijv. 0000H voor waarschuwingen over een afstand) de diagnostische mogelijkheden verbeteren.

De KLSA-serie combineert precisie, duurzaamheid en aanpassingsvermogen, waardoor het een onmisbaar hulpmiddel is voor professionals in landmetingen en ingenieursbouw die betrouwbare,oplossingen voor afstandsmeting in realtime.
