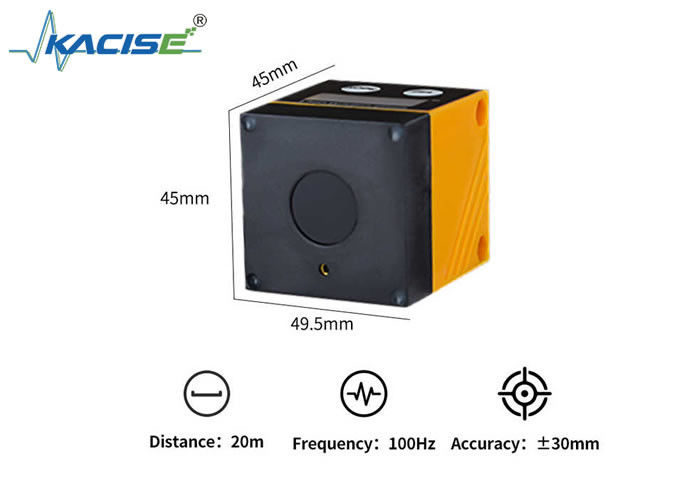

KLSA-serie Laser Ranging Sensors Maximale meetafstand 22m Beschermingsniveau IP65 voor industrie en productie

De KLSA-serie lasersensoren voor de industrie en de productie

Inleiding

De KLSA-serie lasersensoren zijn geavanceerde industriële oplossingen die zijn ontworpen om te voldoen aan de precisie meetbehoeften van productie- en industriële toepassingen.Gebruik maken van geavanceerde lasertechnologie, deze sensoren leveren een betrouwbare afstandsmeting zonder contact met een hoge nauwkeurigheid en duurzaamheid, waardoor naadloze integratie in geautomatiseerde productielijnen, kwaliteitscontrolesystemen,en apparatuurbewaking.

Belangrijkste kenmerken

• Precision Measurement: meet afstanden van 0,03 tot 22 meter met vaste nauwkeurigheid, ideaal voor het monitoren van de plaatsing van componenten, montagegappen of materiaalstroom in industriële omgevingen.
• Dual Signal Output: Ondersteunt RS485 (MODBUS-RTU-protocol) voor digitale communicatie en analoge signalen van 420mA, waardoor compatibiliteit met PLC's, SCADA-systemen en andere industriële bedieningsapparaten mogelijk is.
• Hysteresis en vensterfuncties:
• De hysteresisfunctie stabiliseert de uitgangsschakelaars door drempelwaarden in te stellen, waardoor signaalschommelingen veroorzaakt door kleine variaties in afstand worden voorkomen.
• De vensterfunctie bewaakt objecten binnen door de gebruiker gedefinieerde dichtbij en ver verwijderde schakelaarpunten, waardoor waarschuwingen of acties worden geactiveerd wanneer objecten bepaalde zones binnengaan/uitgaan.
• Achtergrondonderdrukking: Filtert reflecties buiten 22 meter, waardoor interferentie van machines op afstand of rommel in de omgeving wordt geminimaliseerd.
• Gebruikersconfigureerbare instellingen:

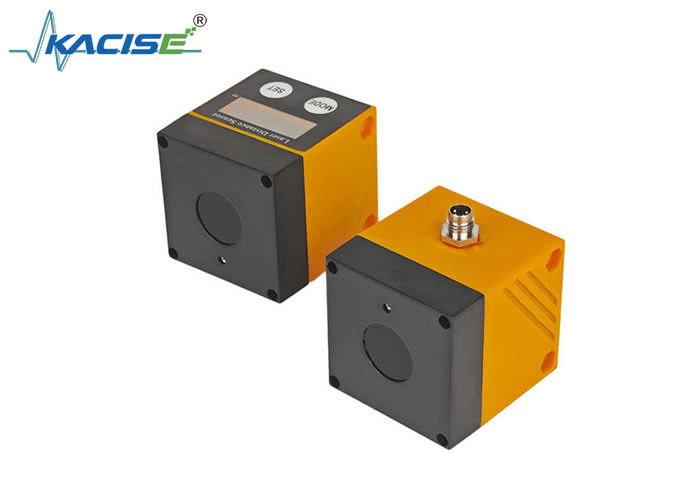

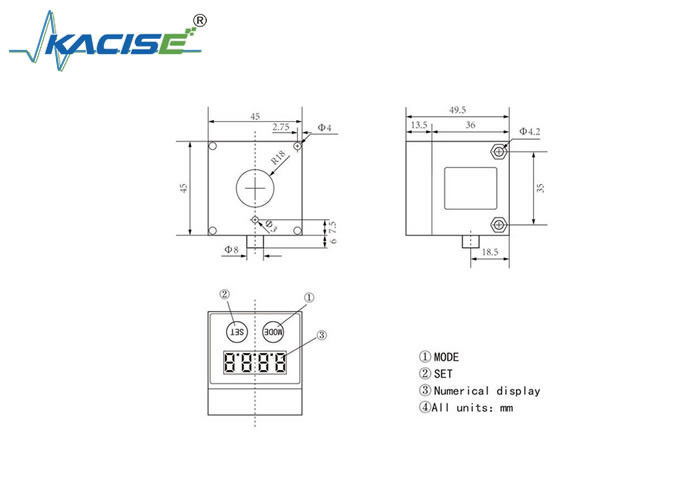

• Intuïtieve 4-cijferige weergave en knopcontroles (MODE/SET) voor instandhouding van parameters ter plaatse, zoals de status van de laser, analoge uitgangsbereiken en communicatiebaudsnelheden (9600-115200 bps).
• Programmeerbare uitvoermodussen ([Hno/Hnc/Fno/Fnc]) via menu-instellingen, die zich kunnen aanpassen aan uiteenlopende industriële regelvereisten.
• Ontwerp voor industriële doeleinden:
• Gelijkstroomvoorziening 935 V met isolatie, conform EN 50178 en veiligheidsnormen.
• De robuuste constructie zorgt voor betrouwbaarheid in moeilijke omgevingen, met professionele installatie- en onderhoudsondersteuning.

Toepassingen

• Automatisering van de productielijn: controleert de uitlijning van de transportband, de plaatsing van de onderdelen en de bewegingen van de robotarm voor nauwkeurige assemblage.
• Kwaliteitscontrole: meet de afmetingen van de onderdelen, de gapsafstanden of de materiaaldikte in realtime om naleving van de specificaties te waarborgen.
• Onderhoud van apparatuur: detecteert slijtage door mechanische vrijheden of structurele verplaatsingen te controleren.
• Warehousing & Logistics: Optimaliseert de opslagopstellingen door de schapsafstand of ladingdimensies te meten voor efficiënt ruimtegebruik.

Technische specificaties

Precisiteit: vast binnen een bereik van 22 m, met verstelbare afstandsverschuiving (resolutie ± 1 mm).

Communicatie: geïsoleerde RS485 met MODBUS-RTU, adresconfigureerbaar (0 ′′ 254).

Veiligheid: Voor de installatie is gekwalificeerd personeel vereist; ondersteunt het aan/uit bedienen van de laser zonder dat dit de meting beïnvloedt.

De KLSA-serie combineert precisie, veelzijdigheid en robuustheid, waardoor het een essentieel hulpmiddel is om de efficiëntie en betrouwbaarheid in industriële en productieprocessen te verbeteren.

Hulpmiddel

KLSA-DA Laser Distance Sensor Operation Instructions.pdf

KLSA Laser Afstandssensor Datasheet.pdf

KLSA-PN Laser Distance Sensor Operation Instructions.pdf
