Dwyer-serie DM-2000 differentialdruktransmitter voor lucht en gassen

Dwyer-serie DM-2000 differentialdruktransmitter voor lucht en gassen

Inleiding van het product

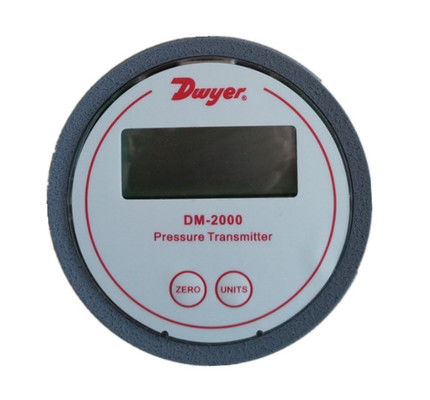

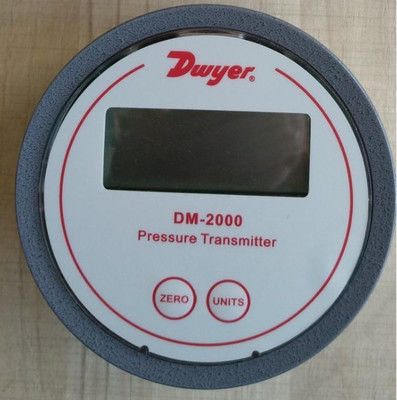

De Dwyer Series DM-2000 Differentiële Druk Transmitter is ontworpen om lucht en compatibele gasdruk te meten,een standaard 4-20 mA-uitgangssignaal leveren voor naadloze integratie met industriële besturingssystemenDe behuizing is ontworpen voor dezelfde afmeting als een standaard Magnehelic-meter, waardoor een eenvoudige na-montage mogelijk is.Deze zender is voorzien van een glas gevulde plastic constructie met geïntegreerde drukverbindingen voor snelle installatieDigitale drukknop nul- en spanregeling vereenvoudigt de kalibratie van het veld, terwijl een optionele 3,5 cijfers tellende LCD-scherm proceswaarden weergeeft in selecteerbare technische eenheden, waardoor deze ideaal is voor HVAC,schoonkamer, en industriële monitoringtoepassingen.

Belangrijkste kenmerken

Magnehelicale -compatibele montage

Directe vervanging van de standaard Magnehelic-meters, met identieke afmetingen voor een gemakkelijke retrofit.

Betrouwbare druksensor

Metingen van lucht en niet-brandbare gassen met een nauwkeurigheid van ± 1% F.S. bij 70°F.

Stabiele prestaties met ± 1% F.S. drift per jaar.

Gebruikersvriendelijke kalibratie

Digitale drukknop nul/span-aanpassingen vervangen traditionele potentiometers voor nauwkeurige afstemming.

Met een enkele knop kunnen ingenieurseenheden (4-6 opties) worden geselecteerd.

Optioneel beeldscherm

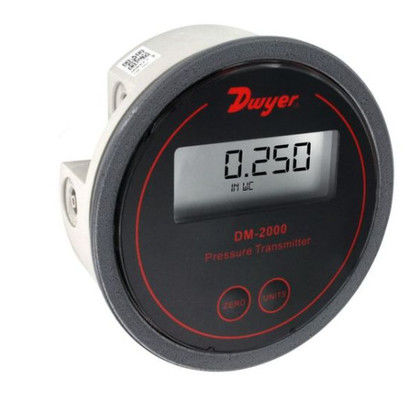

3Een 5-cijferig LCD-scherm (0,7" hoog) toont in realtime drukwaarden in psi, inH2O, mmH2O, kPa, mbar of Pa.

Robuuste bouw

Glas gevulde plastic behuizing met geïntegreerde 1/8" I.D. buisverbindingen voor duurzaamheid.

Het bestand is tegen 10 psig (0,69 bar) drukgrens en -6,67°C tot 48,9°C werktemperatuur.

Industriële verenigbaarheid

2-draad 10-35 VDC stroomtoevoer met 4-20 mA uitgang, ondersteunt tot 1250 ohm lusweerstand.

Schroefvormig eindblok voor veilige elektrische verbindingen.

Specificaties van de Dwyer-serie DM2000
Dienst:Lucht en niet-brandbare, compatibele gassen.
Gewatteerde materialen: Consult Factory.
Naast de in de bijlage vermelde parameters moet de in de bijlage vermelde methode worden toegepast op de in de bijlage opgenomen parameters.
Stabiliteit: +1% F.S./jaar.
Temperatuurgrenzen: van 20 tot 120°F (-6,67 tot 48,9°C).
Drukgrens: 10 psig (0,69 bar).
Thermisch effect: ± 0,055% F.S./°F (0,099% F.S./°C).
Stroomvereisten:10-35 VDC (2 draden).
Uitgangssignaal: 4 tot 20 mA.
Nul- en span aanpassingen: Digitale drukknop nul en span.
Loopweerstand:DC: maximaal 0-1250 ohm.
Stroomverbruik:DC: maximaal 38 mA.
Elektrische verbindingen:Screw-type eindblok.3.5 cijfer LCD, 0.7 inch hoog.
Procesverbindingen: 1/8" I.D. buis.
Montage-oriëntatie:verticaal.
Gewicht:4.8 oz (136 g).
De Dwyer-series DM2000-differentiële drukzender detecteert de druk van lucht en compatibele gassen en stuurt een standaard 4-20 mA-uitgangssignaal.De DM2000 behuizing is speciaal ontworpen om te monteren in dezelfde diameter uitsnede als een standaard Magnehelic® meterEr is een breed scala aan modellen verkrijgbaar die in de fabriek zijn gekalibreerd op specifieke waarden.

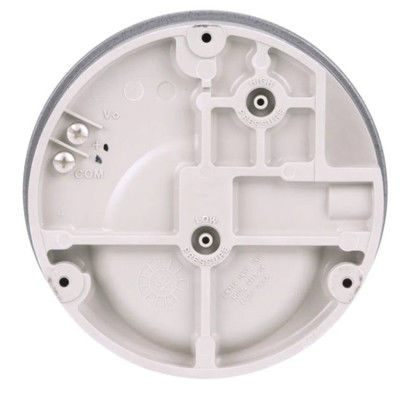

Drukverbindingen zijn inherent aan de met glas gevulde plastic gevormde behuizing, waardoor de installatie snel en gemakkelijk is.Digitale drukknop nul en span vereenvoudigen de kalibratie ten opzichte van typische draaipotentiometersEen optionele LCD met 3,5 cijfers toont proces- en engineering-eenheden.
