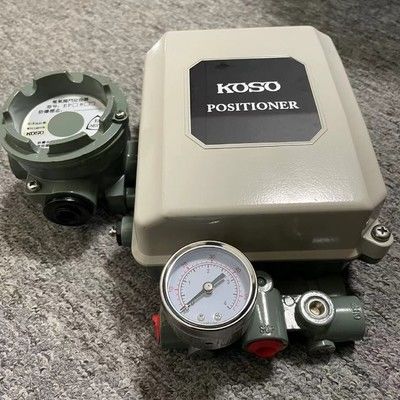

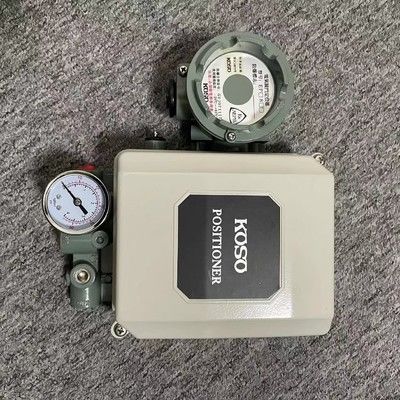

Koso EPB801 Elektrische klep positioner voor nauwkeurige positionering

Koso EPB801 Elektrische klep positioner

Inleiding van het product

De Koso EPB801 Electric Valve Positioner is een essentieel accessoire voor pneumatische regelkleppen, ontworpen om de kleppositie in industriële processen nauwkeurig te regelen.Het ontvangt een 4 ‰ 20 mA gelijkstroom signaal van een controller en zet het om in een pneumatische output om het klep te rijdenDe positioner stuurt elektrische signalen naar het bovenste systeem voor realtime monitoring.het essentieel maken voor gesloten besturingssystemenMet een robuuste aluminiumhousing en meerdere explosiebestendige classificaties, is het geschikt voor diverse industriële omgevingen van -20°C tot 80°C.

Productkenmerken

Precision Control & Feedback:

Invoersignaal: standaard 4 ∼20 mA gelijkstroom (splitsingsbereiken: 4 ∼12 mA/12 ∼20 mA/10 ∼50 mA voor modellen EP-15/17/25/27).

Mechanische feedback: de verplaatsing van de stam wordt omgezet in elektrische signalen voor realtime systeembewaking.

Versatile actuator compatibiliteit:

Rechte slag: 12 ̊100 mm; hoekstrek: 0 ̊90 graden.

Aanpasbaar aan kleine/grote aandrijvingen via belastingregistratie-strategieën en aanpassingen van het kammechanisme.

Pneumatische prestaties:

Gasbrondruk: 0,14·0,16 MPa of 0,17·0,50 MPa.

Gasverbruik: 5 NL/min bij 0,4 MPa; het ontwerp van de versterker met een laag vermogen vermindert het energieverbruik.

Precies en betrouwbaarheid:

De in punt 6.1.3 bedoelde testmethode is gebaseerd op de volgende methoden:

Uitgangskenmerken: lineair (configureerbaar voor snel openen, percentage, enz., via cammechanisme).

Omgevings- en veiligheidskenmerken:

Temperatuurbereik: vlamwerend: -20°C/60°C; standaard: -40°C/80°C.

Explosiebestendige soorten: vlambestendige en gewone modellen beschikbaar.

IP-bescherming: geschikt voor ruwe omgevingen met ≤ 90% relatieve vochtigheid.

Ontwerp en installatie:

Housing: aluminiumlegering (gewicht: 3,5 kg).

Air Connection: ZG1/4 draad voor eenvoudige pneumatische integratie.

Versterkerconversie: Gemakkelijk wisselen tussen positieve/negatieve werking voor eenmalige actuatoren.

technische parameters en prestaties:

Invoersignaal: standaard: 4-20 MADC.

Split: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27- Ja.

Inputimpedantie: 250 euro (4-20 MADC) 100 euro (10-50 MADC).

Nominale slag: rechte slag: 12... 100 mm, hoek: 0-90 graden...

Gasbrondruk: 0,14-0,16 mpa 0,17-0,50 mpa.

Gasverbruik: 5NL/min (bij gasdruk van 0,4 MPa)...

Minder dan 1% dode zone: minder dan 0,4%.

Uitgangskenmerken: lineair (kan worden veranderd in snel open, zoals percentagekenmerken)...

Omgevingstemperatuur: vlamvast type-20-+ 60°C normaal type-40-+ 80°C

Relatieve luchtvochtigheid: niet meer dan 90%...

Explosiebestendige vorm: vlambestendige vorm, gewone vorm.

Materiaal van de behuizing: aluminiumlegering.

De volgende kenmerken van de kleppositionair van de EPB800-serie:

Toepassen op kleine capaciteit en grote capaciteit actuator: nemen belasting controle raket beleid, selecteer het overeenkomstige raket beleid kan geschikt voor de actuator positioner krijgen.

het gasverbruik is klein: het stroomverbruik van de versterker is klein, de capaciteit is groot.

Uitgangskenmerken kunnen worden geselecteerd: omdat er een kammechanisme in het feedbackmechanisme is, kunnen andere dan de standaard uitgangskenmerken worden geselecteerd.

4verschillende modus van terugkoppeling overeenkomend model: zolang de cam-inrichting wordt vervangen, kan voor de volgende overeenkomstige actuator worden gebruikt.

* directe actuator: standaard-------------EPB8O1 * hoekige actuator: standaard----. EPB8 02, gemakkelijk omgezet in reactieversterker: wanneer een eenmalige actuator reactiebeheersing vereist,een versterker met positieve werking kan gemakkelijk worden omgezet in een versterker met negatieve werking.
