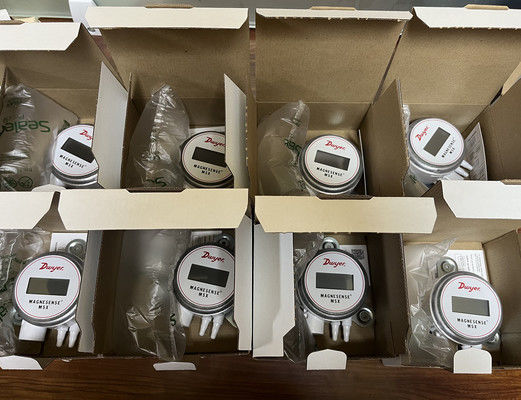

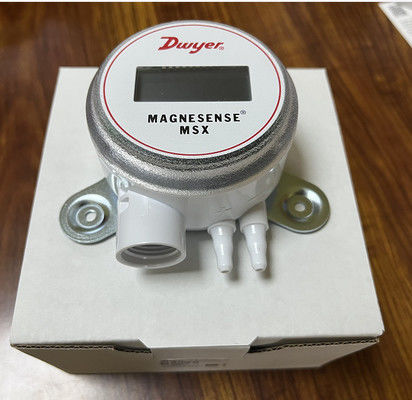

Dwyer MSX Pro Druksensor (Model: MSX-20W-PA)

Dwyer MSX Pro druktransmitter (model: MSX-20W-PA)

Inleiding van het product

De Dwyer MSX Pro Pressure Transmitter (MSX-20W-PA) is een veelzijdige Magnesense-differentialdruksensor die is ontworpen voor gebouwbeheerstoepassingen, het monitoren van de differentialdruk, de luchtsnelheid,en volumetrische stroomGebouwd op de stabiliteit van de MS2 Magnesense II-serie, vereenvoudigt het de configuratie met 32 selecteerbare drukbereiken (Pa, mm w.c., in w.c.) in unidirectionele/bidirectionele modi.De zender biedt lineaire druk- of snelheidsuitgangen met vierkante wortel-extractie voor stroomberekeningen, dubbele spannings-/milliampersignalen voor besturing en verificatie, en een draaibare 4-cijferige LCD voor een gemakkelijke leesbaarheid.Voldoet aan de UL94 V-0- en plenum veiligheidsnormen.

Productkenmerken

Metingen met een nauwkeurigheid van:

Het monitoren van de drukverschillen, de luchtsnelheid en de volumetrische stroom in gebouwstelsels.

± 1% FSO-nauwkeurigheid voor betrouwbare metingen over 32 drukbereiken (Pa, mm w.c., in w.c.).

Configureerbare uitvoermodus:

Lineaire drukuitgang of snelheidsuitgang met vierkante wortel extractie voor de stroomberekening.

Dubbele signalen: 4 ′ 20 mA (2-draad) en selecteerbare 0 ′ 10 V/0 ′ 5 V (3-draad) voor besturing en signaalverificatie.

Flexible installatie en werking:

10 ̊36 VDC (2-draad) of 17 ̊36 VDC/21,6 ̊33 VAC (3-draad) stroominvoer.

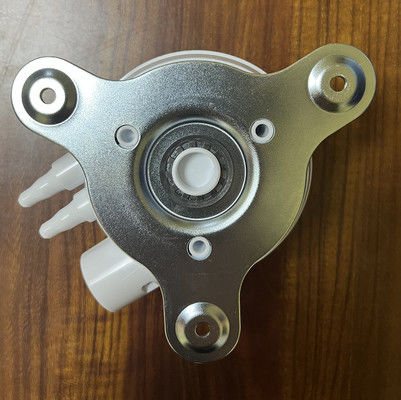

1/2" NPS-draad met elektrische toegang en oriëntatie-onafhankelijke montage.

Gebruikersvriendelijke interface:

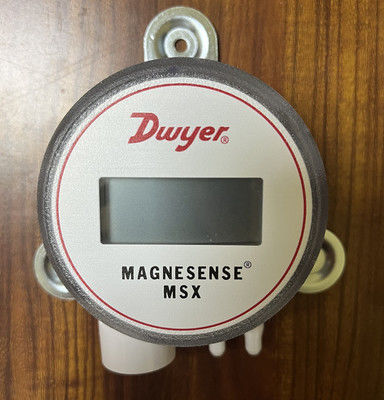

Vier-cijferig LCD-scherm met 180° draaibaar scherm voor optimaal zicht in elke installatie.

Optioneel gereedschapsloos eindblok voor snelle bedrading.

Veiligheid en milieuclassificaties:

UL94 V-0 brandwaarde en voor gevaarlijke omgevingen bestemde materialen.

Druklimieten: maximaal 3,6 psi (operatie) en 6 psi (uitbarsting) voor geselecteerde bereikten.

Verscheidenheid van toepassingen:

Ideaal voor filterbewaking, controle van de druk in de schoonruimte, statische druk in het kanaal en luchtstroom van het VAV-systeem.

Elektrische specificaties:

Stroom-uitgangslusweerstand: 01250 Ω max; spanning: min. 1 kΩ belastingweerstand.
