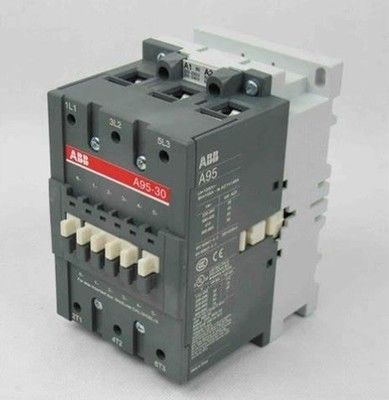

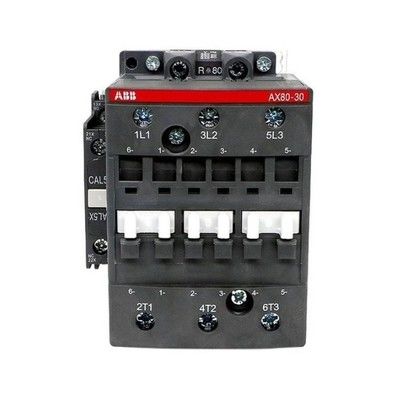

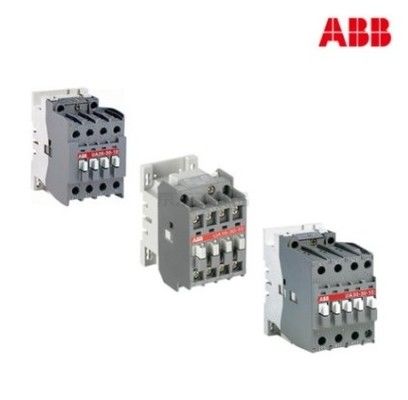

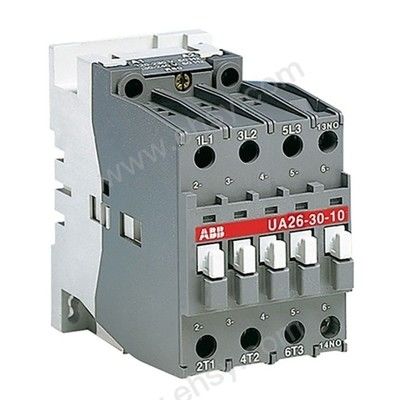

AX Serie Motorcontact (Model AX 185~205A)
Product Introductie
De AX Serie Motorcontact (Model AX 185~205A) is een robuuste elektrische component ontworpen voor betrouwbare motorbescherming en -besturing in industriële toepassingen. Ontworpen om te voldoen aan de IEC 60947-normen, beschikt deze contactor over 3 NO hoofdcontacten en 1 NO/1 NC hulpcontactconfiguratie, geschikt voor hoofdcircuits tot 1000V. Met een nominale bedrijfsstroom van 185A (AC-3, 415V bij 55°C), zorgt het voor efficiënt schakelen van stroom voor motoren tot 90kW. Het duurzame ontwerp van de contactor omvat een kunststof behuizing, IP40-bescherming voor hulpklemmen en mechanische duurzaamheid van 5 miljoen operaties, waardoor het ideaal is voor zware omgevingen.
Productkenmerken
Elektrische specificaties:
Hoofdcircuit: 1000V nominale bedrijfsspanning, 250A conventionele thermische stroom (Ith).
AC-3 Rating: 185A bij 415V (55°C), ondersteunt motoren tot 90kW.
Kortstondige weerstandsstroom: 1800A (1s), 1200A (10s) voor foutbescherming.
Isolatie & Impulsspanning: 690V (Ui), 8kV (Uimp) voor veiligheid.
Contactconfiguratie:
3 NO hoofdcontacten, 1 NO + 1 NC hulpcontacten voor controlesignalering.
Nominale inschakel-/uitschakelcapaciteit: 10x/8x Ie (AC-3) voor betrouwbaar schakelen.
Mechanisch & Omgeving:
Duurzaamheid: 5 miljoen mechanische operaties, 300 cycli/uur elektrisch schakelen.
Beschermingsklasse: IP40 voor hulpklemmen, geschikt voor industriële omgevingen.
Temperatuurbereik: Werkt bij -25°C tot +70°C (spoel), -40°C tot +60°C (omgeving).
Fysieke afmetingen:
111,5 mm (B) x 162,3 mm (D) x 196 mm (H), 3,2 kg nettogewicht.
Hoofdcircuitklemmen: Bar type voor veilige bedrading.
Besturingscircuit:
Spoelspanning: 400-415V (50Hz), 415-440V (60Hz), met ±10% tolerantie.
Mechanische schakelfrequentie: 3600 cycli/uur voor hoge duty cycles.
Normen & Certificeringen:
Voldoet aan de normen IEC 60947-4-1, VDE 0110 en EN 60529.
cUL en CE gecertificeerd voor wereldwijd industrieel gebruik.
Toepassingsgeschiktheid:
Ideaal voor motorbesturing in pompen, ventilatoren, compressoren en transportsystemen.
Ondersteunt variabele spanning/frequentie drives met transientbeschermingsfuncties.
