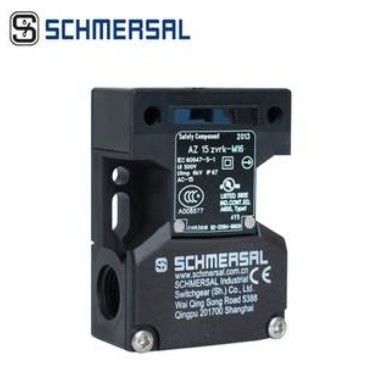

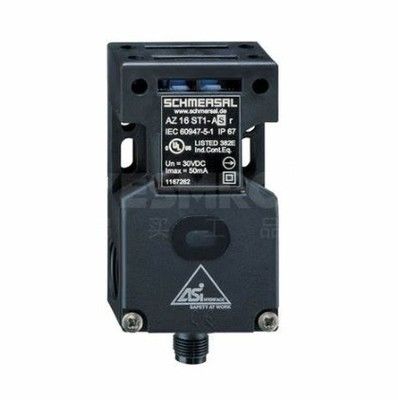

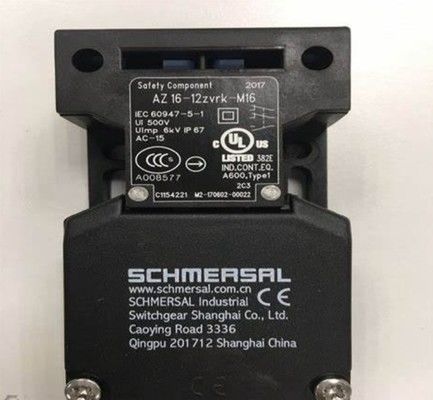

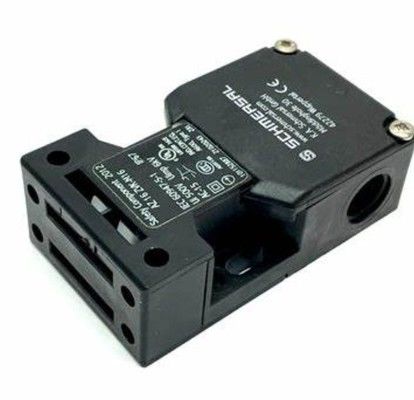

3-assige veiligheidsschakelaar met positieve breekcontacten

3-Assige veiligheidsschakelaar met positieve openingscontacten

Productintroductie

Deze 3-assige veiligheidsschakelaar is ontworpen voor industriële veiligheidstoepassingen en beschikt over 1 hulpcontact en 1 veiligheidscontact met positieve openingstechnologie. Voldoet aan EN ISO 13849-1 en bereikt Performance Level c (Categorie 1) bij gebruik met één kanaal en tot PL d (Categorie 3) in dual-channel configuraties met een logische eenheid. De schakelaar biedt 2 miljoen operaties voor NC-contacten en 1 miljoen voor NO-contacten, wat zorgt voor langdurige betrouwbaarheid in zware omgevingen. Met IP67-bescherming en een breed temperatuurbereik (-30°C tot 80°C) is hij geschikt voor zware machines en geautomatiseerde systemen.

Productkenmerken

Veiligheidsconformiteit:

Voldoet aan EN ISO 13849-1, PL c (enkelkanaals) en PL d (dubbelkanaals met logische eenheid).

Positieve openings NC-contacten zorgen voor een failsafe werking (min. 10 N openingskracht).

B10D-classificaties: 2M operaties (NC), 1M operaties (NO) bij 10% Ie.

Mechanisch ontwerp:

3 bedieningsrichtingen voor flexibele installatie.

3x M16 kabelwartels, schroefklemmen voor 0,25–2,5 mm² kabels.

Mechanische levensduur: ≥1M operaties, vergrendelingskracht 30 N, max. bedieningssnelheid 2 m/s.

Omgevingsbestendigheid:

IP67-bescherming tegen stof en water onderdompeling.

Bedrijfstemperatuur: -30°C tot 80°C, opslag: -40°C tot 85°C.

Geschikt voor 2.000 m hoogte, vervuilingsgraad 3, overspanningscategorie III.

Elektrische specificaties:

Veiligheidscontacten: AC-15 (230V/4A), DC-13 (24V/4A).

Hulpcontacten: hetzelfde als veiligheidscontacten voor consistente schakeling.

Thermische teststroom 10A, kortsluitclassificatie 1.000A.

Installatieflexibiliteit:

2x M6 bevestigingsschroeven, afmetingen: 30L x 52B x 90H mm.

Ondersteunt massieve/enkelvoudige draad, massieve/meervoudige draad en flexibele kabels.

Betrouwbaarheidsfuncties:

20 jaar missietijd, zilver contactmateriaal voor lage weerstand.

Langzame schakeling met positieve opening voor foutuitsluiting.

Max. schakelfrequentie: 4.000 cycli/uur voor hoge duty cycles.
