Laagspannings industriële besturing en schakelapparatuur (ETIM-code: 222354, EC000074)

Laagspannings industriële besturing en schakelapparatuur (ETIM-code: 222354, EC000074)

Productintroductie

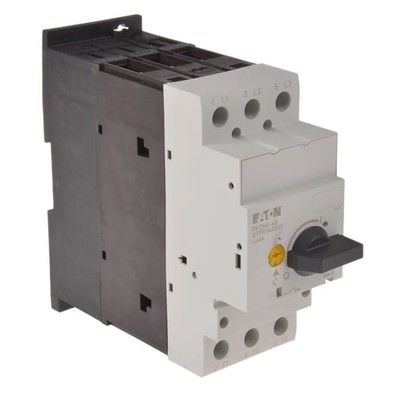

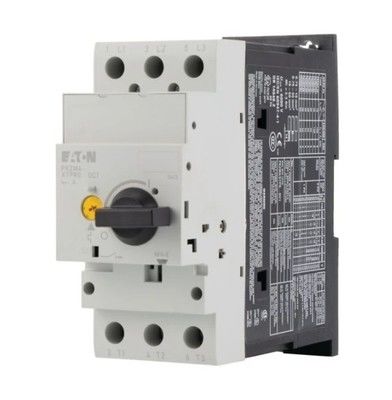

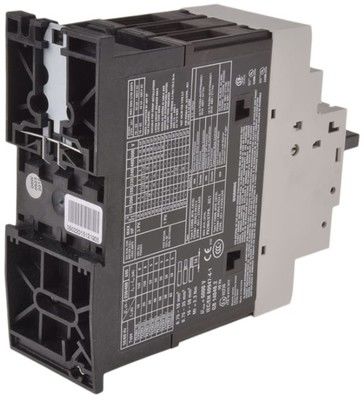

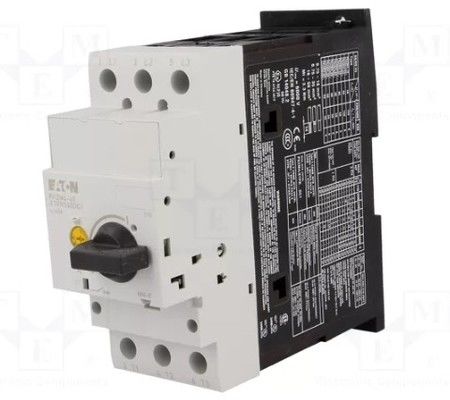

Deze laagspannings industriële besturing en schakelapparatuur is ontworpen voor betrouwbaar stroombeheer in industriële toepassingen. Met een thermomagnetische schakeltechniek en een 3-polige configuratie biedt het precieze overbelastings- en kortsluitbeveiliging. Met een nominale bedrijfsspanning van 690 V en een permanente stroomsterkte van 40 A is het apparaat geschikt voor motorbesturingstoepassingen, waarbij het AC-3-bedrijfsvermogen 11 kW bij 230 V en 20 kW bij 400 V bereikt. De schroefverbinding van het hoofdcircuit en het draaiknopbedieningselement zorgen voor eenvoudige installatie en bediening, terwijl de fase-uitvalgevoeligheid de systeemveiligheid verbetert.

Producteigenschappen

Elektrische specificaties:

Nominale bedrijfsspanning: 690 V

Nominale permanente stroom (Iu): 40 A

Instelling overbelastingsuitschakelstroom: 32 A

Instelbereik kortsluituitschakeling: 620 A

Kortsluitonderbrekingsvermogen (Icu bij 400 V): 50 kA

Bescherming & Functionaliteit:

Thermomagnetische uitschakeltechniek voor gecombineerde thermische en magnetische overbelastingsbeveiliging.

Fase-uitvalgevoelig ontwerp om onbalans in de belasting te detecteren en erop te reageren.

Geen thermische overbelastingsbeveiliging (externe beveiliging vereist).

Motorbesturingscapaciteit:

AC-3 bedrijfsvermogen: 11 kW bij 230 V, 20 kW bij 400 V.

Mechanisch & Aansluiting:

3-polige configuratie voor 3-fase systemen.

Schroefverbinding voor bedrading van het hoofdcircuit.

Draaiknopbedieningselement voor handmatige bediening.

Fysieke kenmerken:

Afmetingen: 140 mm (H) × 55 mm (B) × 160 mm (D)

Beschermingsgraad: IP20 (beschermd tegen vaste voorwerpen >12 mm)

Ontwerpeigenschappen:

Ingebouwde vaste installatietechniek voor paneelmontage.

Geen geïntegreerde hulpcontact of onderspanningsafschakeling.

Stroomverlies:

20,7 W bedrijfsvermogensverlies voor energie-efficiëntiebeoordeling.
