Name: Honeywell Model S (Onderdeelnummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Model s
Price: 152.00 USD
Availability: InStock

Thuis > producten > Precieze druksensor >

Honeywell Model S (Onderdeelnummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Honeywell precisiedruksensor

Honeywell Model S druksensor

druksensor met garantie

Merknaam:

Honeywell

Certificering:

Modelnummer:

Model s

Neem contact met ons op

Vraag een offerte

Honeywell Model S (Onderdeelnummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Productgegevens

Bevochtigd diafragma:

10e. Iconel X-750

Schok en Trilling:

44a. Schok- en trillingsbestendigheid

Nauwkeurigheid:

1,0% volledige schaal6

Niet-lineariteit en hysteresis:

1,0% volledige schaal2

Markeren:

Honeywell precisiedruksensor

Honeywell Model S druksensor

druksensor met garantie

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stks

Verpakking Details

Elke eenheid heeft een individuele doos en alle dozen zijn verpakt in standaardpakketten of beschikb

Levertijd

5-8 werkdagen

Levering vermogen

1000 stuk/stukken per week bespreekbaar

Verwante producten

Honeywell 434/435/437 Serie Wing Union Hammer Union Druksensor (Onderdeelnummer: 060-F827-02/060-P187-04)

Vind de beste prijs

Honeywell Model 437 Precision Pressure Sensor met 9 Vdc tot 28 Vdc Supply Voltage Roestvrijstalen Assemblage en Inconel X-750 Wetted Diaphragm ((Deelnummer:BP437)

Vind de beste prijs

Honeywell Model S (Onderdeelnummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Vind de beste prijs

Honeywell Model TJE Mid ((Delnummer: 060-0741-08TJD)

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

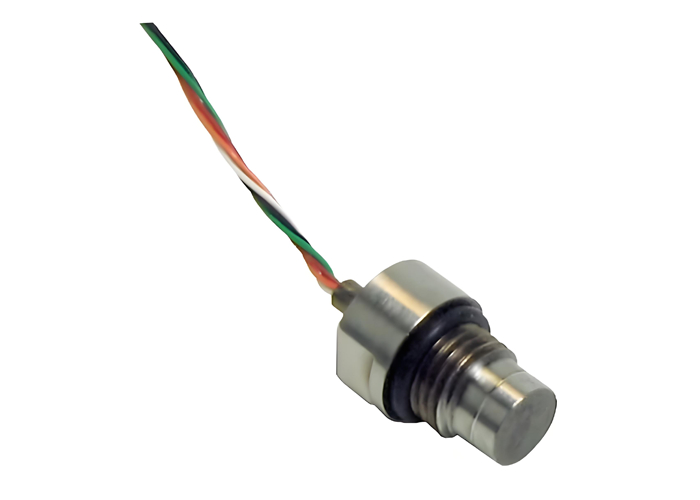

Honeywell Model S Druksensoren (Artikelnummers: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Honeywell's Model S subminiature, vlakke membraan druksensoren meten nauwkeurig drukbereiken van 100 psi tot 15.000 psi met een nauwkeurigheid van 1% van de volledige schaal. Deze alleen-meter sensoren hebben een hoge natuurlijke frequentie en gebruiken een vlak membraan vervaardigd van 17-4 PH roestvrij staal.

Temperatuurcompensatie wordt bereikt door temperatuurgevoelige componenten in de sensoren. Elke eenheid bevat een kleine elektrische nulbalans printplaat in de draad (ongeveer 1 inch x 0,087 inch dik) die geen overeenstemmende temperatuuromstandigheden met de sensor vereist. Alle sensoren hebben vier actieve gebonden rekstrookjes in een Wheatstone-brugconfiguratie.

Belangrijkste kenmerken

100 psi tot 15000 psi meetbereik
Flush mount ontwerp zonder intern dood volume
Hoge frequentierespons
mV/V uitgangssignaal
1% nauwkeurigheid
CE goedgekeurd
17-4 PH roestvrijstalen bevochtigd materiaal

Industriële toepassingen

Energie
Logistiek & Opslag
Productie

Artikelnummers

Artikelnummer	Beschrijving
060-1542-01G	BP357BR, 1A, 2U, 5E, 6AM:MODEL S, 100 PSI
060-1542-02G	BP357CJ, 1A, 2U, 5E, 6AM:MODEL S, 150 PSI
060-1542-13G	Model S Subminiatuur; Druksensor met vlak membraan; 100 psi tot 15.000 psi; Flush-Mount Ontwerp; 17-4 PH Roestvrij Staal, Bevochtigd Materiaal; Hoge Frequentie; mV/V Uitgang; 1% Nauwkeurigheid
060-1542-15G	Model S Subminiatuur; Druksensor met vlak membraan; 100 psi tot 15.000 psi; Flush-Mount Ontwerp; 17-4 PH Roestvrij Staal, Bevochtigd Materiaal; Hoge Frequentie; mV/V Uitgang; 1% Nauwkeurigheid

Prestatiespecificaties

Kenmerk	Maat
Drukbereiken (3/8-24 UNF draad)	100, 150, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000, 7500, 10000, 15000 psig
Drukbereiken (7/16-20 UNF draad)	150, 300, 750, 1500, 7500, 15000 psig
Nauwkeurigheid	1,0% volledige schaal
Niet-lineariteit en hysteresis	1,0% volledige schaal
Niet-herhaalbaarheid	±0,15% volledige schaal
Uitgang	2 mV/V
Resolutie	Oneindig

Omgevingsspecificaties

Kenmerk	Maat
Temperatuur, bedrijf	-54°C tot 149°C [-65°F tot 300°F]
Temperatuur, gecompenseerd	16°C tot 71°C [60°F tot 160°F]
Temperatureffect, nul	0,01% volledige schaal/°F
Temperatureffect, bereik	0,02% uitlezing/°F

Elektrische specificaties

Kenmerk	Maat
Rekstrookjestype	Gebonden folie
Excitatatie (kalibratie)	5 Vdc
Excitatatie (acceptabel)	Tot 5 Vdc of (Vac)
Isolatieweerstand	5000 mOhm @ 50 Vdc
Brugweerstand	350 ohm
Shunt kalibratiegegevens	Inbegrepen
Elektrische aansluiting (std)	Vier getwiste draden (1,83 m [5 ft]) met externe balanskaart

Mechanische specificaties

Kenmerk	Maat
Media	Gassen, vloeistoffen compatibel met bevochtigde delen
Overbelasting, veilig	50% over capaciteit
Overbelasting, barsten	400% volledige schaal
Dood volume	Flush
Bevochtigde delen materiaal	17-4 PH roestvrij staal
Gewicht	2 oz
Materiaal behuizing	Roestvrij staal

Bereikcodes

Bereikcode	Beschikbare bereiken
BR	100 psig
CJ	150 psig
CL	200 psig
CP	300 psig
CR	500 psig
CT	750 psig
CV	1000 psig
DJ	1500 psig
DL	2000 psig
DN	3000 psig
DR	5000 psig
DT	7500 psig
DV	10000 psig
EJ	15000 psig

Optiecodes

Veel bereik/optie combinaties zijn beschikbaar in onze quick-ship en fast-track productieprogramma's. Zie TMsensor-ship voor bijgewerkte lijsten.

Optie	Beschrijving
Temperatuurcompensatie	Meerdere bereiken beschikbaar van -65°F tot 400°F
Interne versterkers	Unamp., mV/V uitgang
Drukpoorten	3/8-24 UNF of 7/16-20 UNF (BP358)
Elektrische aansluiting	Verschillende opties, waaronder getwiste draden, microtec connectoren en speciale kabeltypes
Speciale kalibratie	10-punts of 20-punts kalibratie beschikbaar
Bevochtigd membraan	Iconel X-750 optie beschikbaar
Schok en trillingen	Schok- en trillingsweerstandsoptie beschikbaar
