Name: ABB WaterMaster elektromagnetische stroommeter FEF121 en FEF181
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: FEF121 en FEF181
Price: 2,540.00 USD
Availability: InStock

Thuis > producten > Elektromagnetische Stroommeter >

ABB WaterMaster elektromagnetische stroommeter FEF121 en FEF181

IP68 Dompelbare Elektromagnetische Flow Meter

OIML R49 Geverifieerde WaterMaster Flowmeter

NAMUR NE107 Diagnostiek Magnetische Flow Meter

Merknaam:

ABB

Modelnummer:

FEF121 en FEF181

Neem contact met ons op

Vraag een offerte

ABB WaterMaster elektromagnetische stroommeter FEF121 en FEF181

Productgegevens

Milieubescherming:

Classificatie: IP68 (NEMA 6) tot 10 m (33 ft) diepte, volledig ingegoten aansluitdoos

Geleidbaarheid:

> 5 µS/cm

Zender montage:

Geïntegreerd of op afstand

Elektroverbindingen:

20 mm wartels, ½ in NPT, 20 mm gepantserde wartels

Sensormabel:

ABB WaterMaster-kabel, standaard of gepantserd; Maximale lengte 200 m (660 ft)

Markeren:

IP68 Dompelbare Elektromagnetische Flow Meter

OIML R49 Geverifieerde WaterMaster Flowmeter

NAMUR NE107 Diagnostiek Magnetische Flow Meter

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stks

Verpakking Details

Elke eenheid heeft een individuele doos en alle dozen zijn verpakt in standaardpakketten of beschikb

Levertijd

5-8 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

1000 stuk/stukken per week bespreekbaar

Verwante producten

Proline Promass S 300 Coriolis-stroommeter

Vind de beste prijs

Proline Promass P 500 Coriolis-stroommeter

Vind de beste prijs

Proline Promass Q 300 Coriolis-stroommeter

Vind de beste prijs

Proline t-massa F 500 thermische massa-stroommeter

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

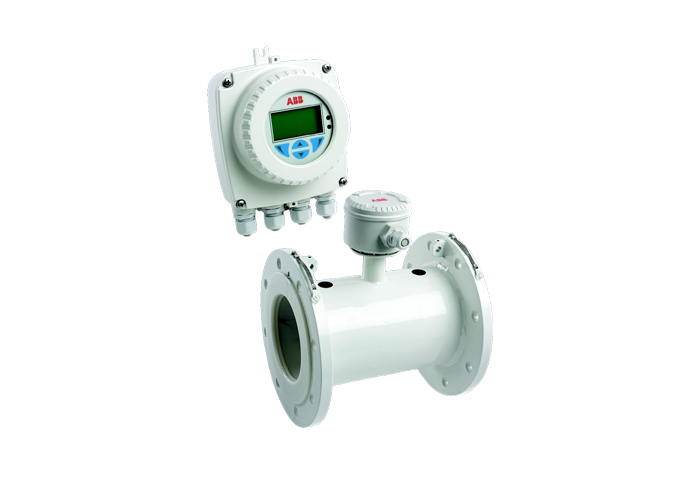

WaterMaster Elektromagnetische flowmeter FEF121 en FEF181

FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

Productoverzicht

Watermeesteris de nieuwste generatie elektromagnetische debietmeters van ABB, speciaal ontworpen voor dewater- en afvalwaterindustrie.
Het biedt ongeëvenaarde nauwkeurigheid, stabiliteit en betrouwbaarheid, waardoor het deperfecte oplossing voor flowmetingin waterzuiveringsinstallaties, distributienetwerken en rioleringssystemen.

Met zijnzelfkalibrerende zender,begraafbaar en onderdompelbaar sensorontwerp, Engeavanceerde diagnostiek, WaterMaster zet de maatstaf voor moderne debietmeettechnologie – zorgen voorlangdurige prestaties met minimaal onderhoud.

Belangrijkste kenmerken

's Werelds meest stabiele zender
Zelfkalibrerend ontwerp met ultralage temperatuurcoëfficiënt zorgt voor uitzonderlijke nauwkeurigheid en herhaalbaarheid.
Universele oplossing voor de waterindustrie
Ontworpen voor alle water- en afvalwatertoepassingen – van ruw water en effluent tot behandeld water en distributie.
Plug-and-Play-zendervervanging
Ingebouwde gegevensopslag maakt uitwisseling van zenders mogelijk zonder herconfiguratie of herkalibratie.
Geavanceerde infraroodservicepoort
Ondersteunt HMI op afstand, HART-communicatie, parameterdump en cyclische gegevensuitvoer voor diagnose op afstand.
Innovatief achthoekig sensorontwerp
Vermindert de gevoeligheid van het stroomprofiel, minimaliseert de vereisten voor stroomopwaartse/stroomafwaartse leidingen en verbetert de nauwkeurigheid.
OIML R49 Type 'P' geverifieerd
Continue zelfcontrole van sensor en zender garandeert stabiliteit en naleving op lange termijn.
Uitgebreide NAMUR NE107-diagnostiek
Biedt duidelijke, gestandaardiseerde statusindicaties voor onderhoud, functionele controles en alarmcondities.
Onderdompelbare en begraafbare constructie (IP68)
Volledig ingegoten, corrosiebestendige sensor geschikt voor directe ingraving of ondergelopen installaties.
Digitale signaalverwerking (DSP)
Superieure geluidsimmuniteit en signaalstabiliteit onder trillingen en hydraulische turbulentie.
Bedieningsgemak
Groot draaibaar display met bediening via glas en intuïtieve “Easy Setup”-configuratie.

Technische specificaties

Categorie	Item	Specificatie
Functionele specificatie – Sensor	Drukbeperkingen	Volgens flensclassificatie
	Temperatuurbeperkingen	Omgevingstemperatuur: Externe zender −20 tot 70 °C (−4 tot 158 °F); Integrale zender −20 tot 60 °C (−4 tot 140 °F)
	Temperatuurbeperkingen	Procestemperatuur: −6 tot 70 °C (21 tot 158 °F)
	Milieubescherming	Classificatie: IP68 (NEMA 6) tot 10 m (33 ft) diepte, volledig ingegoten aansluitdoos
	Geleidbaarheid	> 5 µS/cm
	Zender montage	Integraal of op afstand
	Elektrische aansluitingen	20 mm wartels, ½ in NPT, 20 mm gepantserde wartels
	Sensorkabel	ABB WaterMaster-kabel, standaard of gepantserd; Maximale lengte 200 m (660 ft)
Fysieke specificaties – Bevochtigde delen	Materiaal voering	Polypropyleen (DN40–200), Blasomer (DN250–2200); WRAS vermeld; ACS- en NSF61-goedgekeurd (groottes DN40–200 in behandeling)
	Materiaal van de elektrode	Roestvrij staal 316, Hastelloy C, Titanium (andere materialen op aanvraag leverbaar)
	Aardingsringen	Niet vereist
	Beschermplaten	Niet vereist
	Installatievoorwaarden	Stroomopwaarts ≥ 5D; Stroomafwaarts ≥ 2D
	Drukverlies	< 0,25 bar bij Q3 (DN40–200); Verwaarloosbaar in Q3 (DN250–2200)
Niet-bevochtigde delen	Flensmateriaal	Koolstofstaal
	Materiaal behuizing	Koolstofstaal (DN40–200 en DN700–2200); Kunststof (DN15–600)
	Materiaal klemmenkast	Roestvrij staal of aluminium
	Materiaal kabelwartel	Kunststof of messing
Functionele specificatie – zender	Voeding	Netspanning 85–265 V AC @ < 7 VA; Laagspanning 24 V AC ± 10 % / – 30 % @ < 7 VA; DC 24 V ± 30% @ < 0,4 A
	Puls-/frequentie-uitgangen	Eén speciaal, één configureerbaar; maximale uitgangsfrequentie 5,250 Hz; Waardering 30 V @ 220 mA open collector; Galvanisch geïsoleerd
	Alarm-/logische uitgangen	Eén speciaal, één configureerbaar; Waardering 30 V @ 220 mA open collector; Galvanisch geïsoleerd
	Huidige uitgang	4–20 mA of 4–12/20 mA; Maximale lusweerstand 750 Ω; Galvanisch geïsoleerd; HART-protocol v5.7
	Signaalniveaus	NAMEN NE 43 (3,8–20,5 mA); Laag-alarm 3,6 mA; Hoogalarm 21,8 mA
	Extra nauwkeurigheid	±0,1% van meetwaarde
	Temperatuurcoëfficiënt	Typisch < 20 ppm/°C
	Elektrische aansluitingen	20 mm wartels, ½ in NPT, 20 mm gepantserde wartels
	Temperatuurbeperkingen	Omgevingstemperatuur −20 tot 60 °C (−4 tot 140 °F); Coëfficiënt < 10 ppm/°C @ Vel ≥ 0,5 m/s
	Milieubescherming	Vochtigheid 0–100%; Classificatie IP67 (NEMA 4X) tot 1 m diepte
	Fraudebestendige beveiliging	Interne schakelaar + extern veiligheidszegel voorkomen ongeoorloofde toegang
	Talen	Engels, Frans, Duits, Italiaans, Spaans
	Infrarood servicepoort	USB-adapter (accessoire); USB 1.1 & 2.0-compatibel; Stuurprogrammasoftware alleen voor pc; Compatibel met Windows 2000/XP/Vista

Toepassingen

Waterbehandelings- en distributiesystemen
Afvalwater- en rioolwaterzuiveringsinstallaties
Irrigatie- en ontziltingsprojecten
Industriële waterrecyclingsystemen
Monitoring van afvalwaterlozingen

Bestelinformatie
Elektromagnetische flowmeter WaterMaster FEF121 en FEF181

Variant cijfer nummer	1....6	7..9	10	11	12	13	14.15	16	17	18	19	20	21	22	23	24	25	26	27
Flowmetersysteem, volledige doorlaat, op afstand gemonteerd	FEF121
Volledige doorlaat, voor gebruik met WaterMaster zender / afstandsbediening	FEF181
Boringdiameter DN 250 (10 inch) DN 300 (12 inch) DN 350 (14 inch) DN 400 (16 inch) DN 450 (18 inch) DN 500 (20 inch) DN 600 (24 inch) DN 700 (28 inch) DN 760 (30 inch) DN 800 (32 inch) DN 900 (36 inch) DN 1000 (40 inch) DN1050 (42 inch) DN 1100 (44 inch) DN 1200 (48 inch) DN 1400 (54 inch) DN 1500 (60 inch) DN 1600 (66 inch) DN 1800 (72 inch) DN 2000 (80 inch) DN 2200 (84 inch) Anderen		250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999
Elektrode ontwerp Elastomeer Elastomeer met ACS-goedkeuring Anderen			K L Z
Elektrode ontwerp Standaard Overige – alleen FEF181				1 9
Elektrodenmateriaal meten RVS 316Ti (1.4571) Hastelloy C-276 (FEF121 – alleen DN350 tot DN2200) Anderen					S E Z
Aardingsaccessoires Standaard Eén aardingsplaat Twee aardingsplaten Anderen						1 3 4 9
Procesverbindingstype Flenzen ASME klasse 150 Flenzen AWWA klasse B Flenzen AWWA klasse D Flenzen AS 4087 klasse 16 ISO 7005 PN16							A1 C1 C2 E1 S2
Procesaansluiting materiaal Flenzen van koolstofstaal Anderen								B Z
Gebruikscertificeringen Standaard (zonder PED) Materiaalbewaking met keuringscertificaat 3.1 vlgs. EN 10204 Anderen									1 2 9
Kalibratietype Standaardnauwkeurigheid 0,4% Verbeterde nauwkeurigheid 0,2% Getuige van fabriekskalibratie Overdracht van koud/afvalwater (getuigekalibratie) (alleen FEF181) UKAS/NAMAS (alleen FEF181) Anderen										A B M N U Z
Temperatuurbereik Installatie / Omgevingstemperatuurbereik Standaarduitvoering / –20 … 60 °C (–4 … 140 °F)											1
Taal Engels Duits Frans Spaans Italiaans												A D G K N
Zonder signaalkabel – alleen FEF181 Kabel van 5 m Kabel van 10 m Kabel van 20 m 30 m kabel Kabel van 50 m Kabel van 80 m 100 m kabel 150 m kabel Speciale lengte > 150 m (> 490 ft.) (en/of gepantserde kabel – alleen FEF181)													0 1 2 3 4 5 6 7 8 9
Certificering explosiebeveiliging Algemeen gebruik (niet-Ex-ontwerp) Overige (alleen FEF181)														A Z
Beschermingsklasse zender / Beschermingsklasse sensor IP67 (NEMA 4X) / IP68 (NEMA 6X) – kabel niet gemonteerd en niet ingegoten IP67 (NEMA 4X) / IP68 (NEMA 6X) – kabel gemonteerd en ingegoten Overige (alleen FEF181)															2 3 9
Kabelgoten * M20 x 1,5 NPT 1/2 inch M20 SWA gepantserd Overige (alleen FEF181)																A B D Z
Voeding Zonder (alleen FEF181) 100...230 V AC, 50 Hz (alleen FEF121) 24 V AC of 24 V DC, 50 Hz (alleen FEF121) 100 ... 230 V AC, 60 Hz (alleen FEF121) 24 V AC of 24 V DC, 60 Hz (alleen FEF121)																	0 1 2 3 4
Ingangs- en uitgangssignaaltype HART + 20 mA + puls + contactuitgang (alleen FEF121) Zonder (alleen FEF181)																		A Y
Configuratietype / Diagnostiektype Fabrieksinstellingen / standaarddiagnostiek																			1
