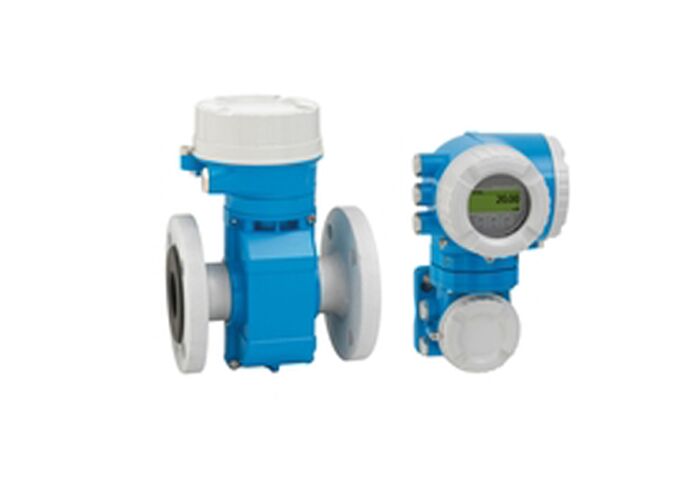

Proline Promag W 500 elektromagnetische stroommeter
Speciaal voor veeleisende toepassingen op het gebied van water- en afvalwater als afstandsversie met maximaal 4 I/O. Betrouwbare meting met constante nauwkeurigheid met 0 x DN-inlaat en geen drukverlies.Metingen van industriële of gemeentelijke water- en afvalwateren.
Belangrijkste specificaties
| Metingsbeginsel |
Elektromagnetische |
| Nominale diameterbereik |
DN 25 tot en met 3000 (1" tot 120") |
| Meetbereik |
0.5 m3/h tot 263.000 m3/h (2,5 gal/min tot 1.665 Mgal/d) |
| Maximale meetfout |
Volume stroom (standaard): ±0,5% o.r. ± 1 mm/s (0,04 in/s)
Volume-stroom (optie): ±0,2% o.r. ± 2 mm/s (0,08 in/s), Flat Spec |
| Max. Procesdruk |
PN 40, klasse 300, 20K |
| Gemeten variabelen |
Volume-stroom, geleidbaarheid, massa-stroom |
Temperatuurbereiken
| Gemiddelde temperatuur |
Hard rubber: 0 tot +80°C (+32 tot +176°F)
Polyurethaanvoering: -20 tot +50°C (-4 tot +122°F)
PTFE-liner: -20 tot +90°C (-4 tot +194°F) |
| Omgevingstemperatuur |
Flanke van koolstofstaal: -10 tot +60°C (+14 tot +140°F)
Flanken van roestvrij staal: -40 tot +60°C (-40 tot +140°F) |
Belangrijkste kenmerken en voordelen
Sensoreigenschappen
- Flexible techniek met vaste of lap-joint procesverbindingen
- EN ISO 12944 Corrosiebescherming voor ondergrondse of onderwaterinstallaties
- Voldoen aan de branchespecifieke eisen voor een betere beschikbaarheid van de installatie
- Internationale goedkeuringen voor drinkwater
- Beschermingsgraad IP68 (tuin van type 6P)
Transmitterkenmerken
- Volledige toegang tot proces- en diagnostische informatie met talrijke I/O's
- Vrij configureerbare I/O-functionaliteit vermindert de complexiteit
- Geïntegreerde verificatie met Heartbeat Technology
- Verwijderde versie met maximaal 4 I/O's
- Achtergrondverlichtingsdisplay met aanraakbediening en WLAN-toegang
- Standaardkabel tussen sensor en zender
Operationeel voordeel
- Betrouwbare meting met constante nauwkeurigheid met 0 x DN inlaatloop en zonder drukverlies
- Tweerichtingsmetingsbeginsel, onafhankelijk van druk, dichtheid, temperatuur en viscositeit
- Ontworpen voor gevaarlijke gebieden en moeilijke omstandigheden
Technische specificaties
Gewatteerde materialen
Linermaterialen: hard rubber, polyurethaan, PTFE
Elektroden: 1.4435 (316L); legering C22, 2.4602 (UNS N06022); tantaal
Huismateriaal
Sensorbehuizing: AlSi10Mg (gecoat), koolstofstaal (beschermende lak)
Transmitter behuizing: AlSi10Mg (gecoat), 1.4409 (CF3M), polycarbonaat
Input & Output
4 uitgangen: 4-20 mA HART, 4-20 mA, Pulse/frequency/switch, Double pulse, Relay
Invoer: statusinvoer, 4-20 mA-invoer
Digitale communicatie
HART, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485/TCP, PROFINET, Ethernet/IP, OPC-UA
Stroomvoorziening
DC 24 V, AC 100-230 V, AC 100-230 V / DC 24 V (niet-gevaarlijk gebied)
Goedkeuringen en certificeringen
ATEX
IECEx
cCSAus
INMETRO
NEPSI
EAC
CE
C-tick
Functionele veiligheid IEC 61508
ISO/IEC 17025
LR
DNV
ABS
BV
CRN
ACS
KTW-BWGL
NSF 61
WRAS BS 6920
