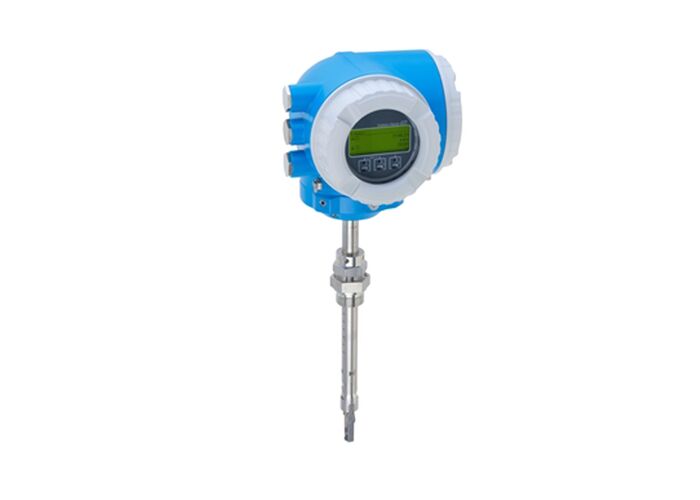

Proline t-massa I 300 Thermische massa stroommeter
Inzetstroommeter met lange termijn stabiliteit en een compacte, gemakkelijk toegankelijke zender.met een vermogen van meer dan 1 kVA.
Belangrijkste kenmerken en voordelen
Voordelen van sensoren
- Premium meetnauwkeurigheid en herhaalbaarheid voor een hoge procescontrole
- Betrouwbare bewaking met detectie van processtoornissen en omgekeerde stroom
- Flexible installatie geschikt voor grote afmetingen (DN 80 tot 1500)
- Tweerichtingsmeting met hoge prestaties
- Gepatenteerde driftvrije sensor met SIL 2-certificering
Transmittercapaciteiten
- Volledige toegang tot proces- en diagnostische informatie
- Talrijke vrij combineerbare I/O's en veldbussen
- Verminderde complexiteit met vrij configureerbare I/O-functionaliteit
- Geïntegreerde verificatie door Heartbeat-technologie
- Compacte tweecompartimenten met maximaal 3 I/O's
- Achtergrondverlichtingsdisplay met aanraakbediening en WLAN-toegang
- Verwijderingsoptie beschikbaar
Technische specificaties
Metingsbeginsel
Thermische
Nominale diameterbereik
DN 80 tot en met 1500 (3" tot 60")
Maximale meetfout
Gas: 1,0% o.r. (10-100% o.f.s.), 0,1% o.f.s. (1-10% o.f.s.)
Meetbereik
20 tot 733,501 kg/uur (44 tot 1,669,340 lb/h)
Gemiddelde temperatuur
-40°C tot +180°C (-40°F tot +356°F)
Max. Procesdruk
-0,5 tot en met 20 bar_g (-7,25 tot en met 290 psi_g)
Omgevingstemperatuur
-40°C tot 60°C (-40°F tot 140°F)
Beschermingsgraad
IP66/67, behuizing van type 4X
Gemeten variabelen
Massa-stroom, temperatuur, standaardvolume-stroom, volume-stroom, vrije luchttoevoer, snelheid, warmte-stroom, energie-stroom, dichtheid
Gewatteerde materialen
Invoegbuis- en procesverbindingen
roestvrij staal, 1.4404 (316/316L)
Sensorelement
Eenrichtingsverkeer: roestvrij staal 1.4404, legering C22 2.4602
Tweerichtings: roestvrij staal 1.4404
Omgekeerde stroomdetectie: roestvrij staal 1.4404
Afdichtingsonderdelen
Clamping Rings: PEEK, PVDF, 1.4404
Flat Ring Seal: EPDM, FKM
Elektriciteit en communicatie
Stroomvoorziening
DC 24V of AC 100-240V
Outputs
3 uitgangen: 4-20 mA HART, 4-20 mA, Pulse/Frequentie/Switch, Relais
Inbreng
Status-invoer, 4-20 mA-invoer
Digitale communicatie
HART, Modbus RS485
Vertoon/Bediening
Vier lijnen achtergrondverlichting met aanraakbediening, beschikbaar op afstand
Transmitterhuis
Aluminium (AlSi10Mg, bekleed) of polycarbonaat
Certificeringen en goedkeuringen
Gevaarlijk gebied:De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de in de bijlage vermelde maatregelen.
Productveiligheid:CE, C-merk
Functionele veiligheid:IEC 61508, van toepassing volgens IEC 61511
Metrologische:ISO/IEC 17025 kalibratie, Heartbeat-technologie conform ISO 9001:2015
Druk:CRN
Materiaal:3.1 materiaalcertificaat, NACE MR0175/MR0103
