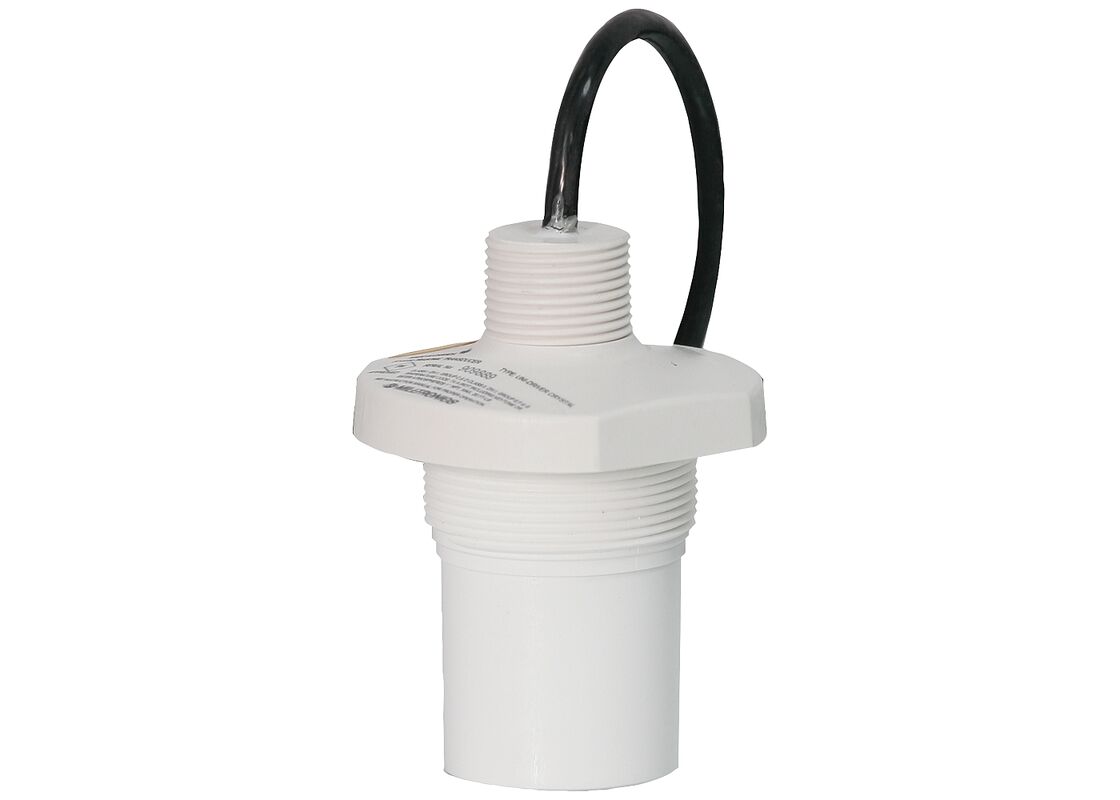

ST-H Ultrasone Niveautransducer
ST-H transducers gebruiken ultrasone technologie om het niveau te meten in chemische opslag en vloeistoftanks.
Artikelnummers & Accessoires
| Artikelnummer |
Beschrijving |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 INCH NPT MET 3/4 - 1 INCH PVC KOPPELING |
| 7ML1830-1AU |
EASY AIMER II, 304, FLENS MET NPT DRAAD, M/KOPPELING, 1 INCH |
| 7ML1830-1AX |
Easy Aimer II Flens, Aluminium met M20 Adapter, 1" en 1-1/2" BSP aluminium koppeling |
| 7ML1830-1BK |
UNIVERSELE DOOSBEUGEL, FMS-200 |
| 7ML1830-1BT |
Universele Montage Adapter, 2 inch NPT |
| 7ML1830-1BU |
Universele Montage Adapter, 2 inch BSP |
| 7ML1830-1EF |
ADAPTER 1"NPT/M20 |
| 7ML1830-1GN |
Easy Aimer adapter Kit, 304, M20 naar 1"NPT, 1"NPT naar 1"BSP, 1"NPT naar 1.5"BSP |
| 7ML1930-1FX |
KIT, ISOLATIE, 1" NPT, XDUCERS |
Belangrijkste Voordelen
- Kan op een smalle standpijp worden gemonteerd
- Immuun voor corrosieve en ruwe omgevingen
- Integrale temperatuursensor
Toepassingsdetails
Het smalle ontwerp van de ST-H maakt het mogelijk de transducer op een smalle standpijp te monteren. Indien correct gemonteerd, is deze volledig beschermd tegen het proces en kan zelfs in ruwe, corrosieve omgevingen worden gebruikt.
Tijdens de werking zendt de ultrasone transducer akoestische pulsen uit in een smalle bundel loodrecht op het transduceroppervlak. De niveautransceiver meet de voortplantingstijd tussen de pulsemissie en de ontvangst van de echo om de afstand van de transducer tot het materiaal te berekenen. Variaties in de geluidssnelheid als gevolg van veranderingen in de temperatuur binnen het toegestane bereik worden automatisch gecompenseerd door de integrale temperatuursensor.
Belangrijkste Toepassingen:
Chemische opslag, vloeistoftanks
Technische Specificaties
Bedrijfsmodus
Ultrasone transducer
Meetprincipe
Ultrasone transducer
Meetbereik
0,3 ... 10 m (1 ... 33 ft)
Frequentie
44 kHz
Bundelhoek
12°
Temperatuurcompensatie
Gecompenseerd door integrale temperatuursensor
Druk
Normale atmosferische druk
Omgevingstemperatuur
-20 ... +60 °C (-5 ... +140 °F) (ATEX en UKEX goedgekeurd model)
-40 ... +73 °C (-40 ... +163 °F) (CSA/FM goedgekeurd model)
Opslagtemperatuur
-20 ... +60 °C (-5 ... +140 °F)
Gewicht
1,4 kg (3 lb)
Materiaal (behuizing)
Basis en deksel gemaakt van ETFE of PVDF (epoxy gevoegde verbinding)
Procesaansluiting
2" NPT [(Taper), ASME B1.20.1], R 2" [(BSPT), EN 10226] of G 2" [(BSPP), EN ISO 228-1]
Beschermingsgraad
IP68
Kabelaansluiting
2-aderig afgeschermd/getwist, 0,519 mm² (20 AWG), PVC-mantel
Kabel (max. lengte)
365 m (1 200 ft) met RG 62 A/U coaxkabel
Flensadapter
3" Universeel (past op DN 65, PN 10 en 3" ASME)
Certificaten en Goedkeuringen
CE, UKCA, RCM, KC, CSA Klasse I, II, III, Div. 1, Groepen A, B, C, D, E, F, G T3 (alleen ETFE); FM Klasse I, II, Div. 1, Groepen C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (bevochtigde sensor) Environmental Product Declaration (EPD) Kazachstan Metrologie
