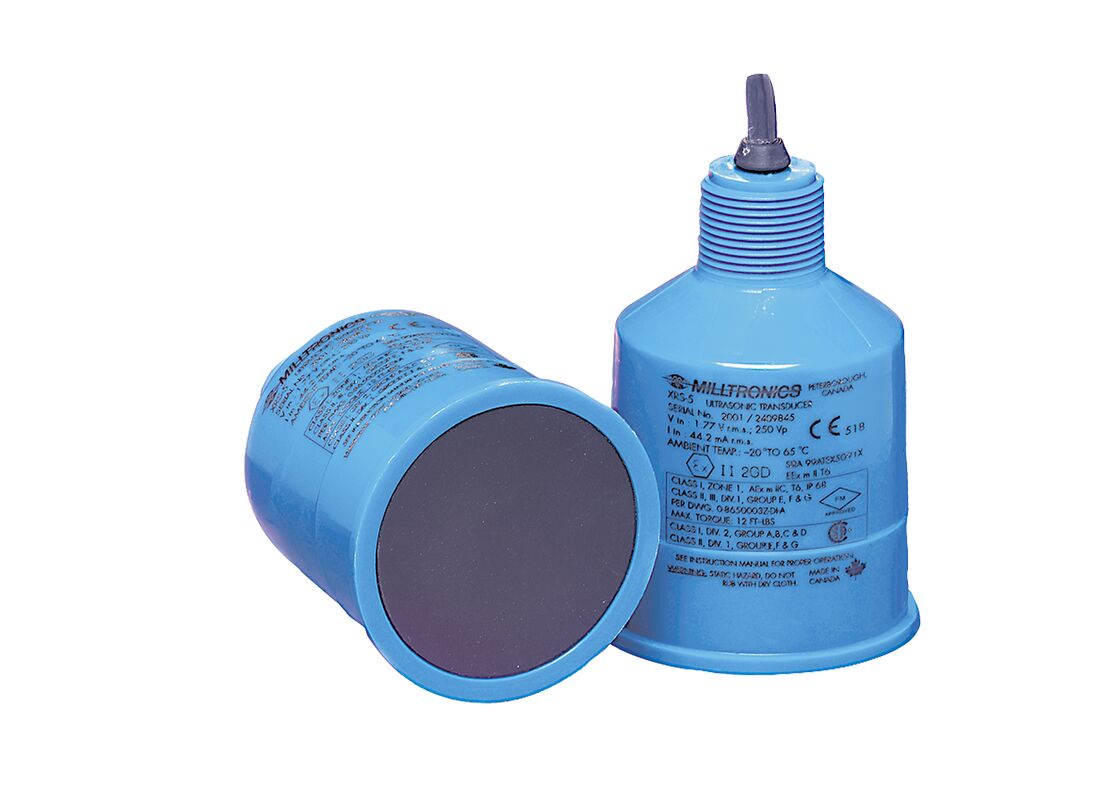

EchoMax XRS-5 Ultrasone transducer
De echoMax XRS-5 ultrasoontransducer zorgt voor een betrouwbare, continue bewaking van het niveau van vloeistoffen en slurries in smalle liftstations/natte putten,waterwagens en filterbedden met een straalhoek van slechts 10° en een CSM-rubberwand.
Productmodellen
| Deelnummer |
Beschrijving |
| 7ML1105-... |
ECHOMAX XRS-5C-transducer |
| 7ML1106-.....- |
ECHOMAX XRS-5 TRANSDUCER |
Accessoires en componenten
| Deelnummer |
Beschrijving |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIUM, 3/4 inch NPT met 3/4 - 1 inch PVC koppeling |
| 7ML1830-1BL | CHANNEL BRACKET, WALL MOUNT, FMS-210 |
| 7ML1830-1BM | Verlengde kanaalbeugel, wandmontage FMS-220 |
| 7ML1830-1BN | CHANNEL BRACKET, VOLGERMOUNT FMS-310 |
| 7ML1830-1BP | Verlengde kanaalbeugel, vloerbeugel, FMS-320 |
| 7ML1830-1BQ | Brekkanalbeugel, vloerbeugel, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, Flang met NPT-draad, W/CPLNG, 1 inch |
| 7ML1830-1AX | Easy Aimer II Flange, Aluminium met M20 Adapter, 1" en 1-1/2" BSP aluminium koppeling |
| 7ML1830-1BH | SHIELD, SUBMERGENCE, KIT, voor sensoren XPS10/XRS-5 |
| 7ML1830-1BK | Universele kistbeugel, FMS-200 |
| 7ML1830-1DN | Locknut, 1 "BSP, Flanged, PLASTIC |
| 7ML1830-1DR | Locknut, 1" BSP, gewoon |
| 7ML1830-1DS | LOCKNUT, 1"NPT, PLASTISCH |
| 7ML1830-1EA | ADAPTER 1" BSP - 20 mm |
| 7ML1830-1EF | ADAPTER 1"NPT/M20 |
| 7ML1830-1GN | Easy Aimer adapter kit, 304, M20 tot 1 "NPT, 1 "NPT tot 1 "BSP, 1 "NPT tot 1,5" BSP |
| 7ML1930-1BJ | TAG, roestvrij staal, komt met gat, 12 x 45mm, één tekstlijn |
| 7ML1930-1FX | KIT, ISOLATIE, 1" NPT, XDUCERS |
Belangrijkste voordelen
- Smalle straalhoek van slechts 10°
- chemisch bestand PVDF-copolymer behuizing en CSM-rubberen oppervlak
- Meetbereik: 8 m (26 ft) voor het meten van vloeistoffen en slurries
- Volledig onderwater: beschermingsgraad IP68
- Eenvoudige installatie met 1 "NPT- of R 1" BSPT-aansluiting
Toepassingen
De XRS-5 is contactloos met een meetbereik van 0,3 tot 8 m. Geavanceerde echoprocessing zorgt voor betrouwbare gegevens, zelfs in omstandigheden met obstakels, turbulentie en schuim.
Het hermetisch afgesloten rubberen oppervlak van de CSM en de PVDF-copolymerbehuizing zijn ontworpen voor maximale weerstand tegen methaan, zout water, bijtende stoffen en harde chemische stoffen die gebruikelijk zijn in afvalwaterinstallaties.met een beschermingsgraad van IP68Gebruik een onderdompelingsschild als volledige onderdompeling in de toepassing mogelijk is.Een onderdompeling schild zal een hoog niveau van het lezen output te behouden tijdens ondergedompelde omstandigheden.
De goedkope XRS-5-omvormer is compatibel met een volledig gamma Siemens-controllers, van een basissysteem voor hoog/laag alarm of eenvoudige pompbesturing tot geavanceerde besturingssystemen met communicatie,telemetrie- en SCADA-integratie mogelijkheden.
Belangrijkste toepassingen:
waterputten, waterputten, dammen, filterbedden
Technische specificaties
Werkwijze
Ultrasone transducer
Maatstaf van meting
Ultrasone transducer
Meetbereik
0.3... 8 m (1... 26 ft), afhankelijk van de toepassing
Temperatuurfout
Gecompenseerd door een integrale temperatuursensor
Vloeistofdruk
Normale atmosferische druk
Omgevingstemperatuur
-20... +65 °C (-4... +149 °F)
Bergingstemperatuur
-20... +65 °C (-4... +149 °F)
Gewicht (ongeveerlijk verzendgewicht)
1.2 kg (2.6 lb)
Materiaal (behuizing)
PVDF-copolymerbehuizing en CSM-gevel
Materiaal (flens)
CPVC (optioneel: PTFE-gevel met CPVC-flens)
Procesverbinding
1 " NPT [(Taper], ANSI/ASME B1.20.1] of R 1" [(BSPT), EN 10226]
Grade van bescherming
IP65/IP68
Kabelverbinding
2-kern afgeschermd/verwrongen, 0,5 mm2 (20 AWG), PVC-schede
Kabel (maximale lengte)
365 m (1,200 ft) met RG 62 A/U coaxkabel of twee-kern gedraaid paar, folie schild, 0,5 mm2 (20 AWG), PVC-mantel (alleen voor MultiRanger 100/200)
Opties en certificeringen
Flanke versie
Fabrieksflens met PTFE-gevel voor ASME-, EN- of JIS-configuratie
Onderwaterschild
Voor toepassingen waarbij overstroming mogelijk is
Certificeringen en goedkeuringen
CE, UKCA, RCM, KC, EAC Ex CSA klasse I, Div. 2, groepen A, B, C, D, klasse II, Div. 1 groepen E, F, G FM klasse I, zone 1, AEx m IIC, T6 klasse II, III, Div 1, groepen E, F,G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db VLAREM II
RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Alleen verkrijgbaar bij bestellingen uit Canada.
