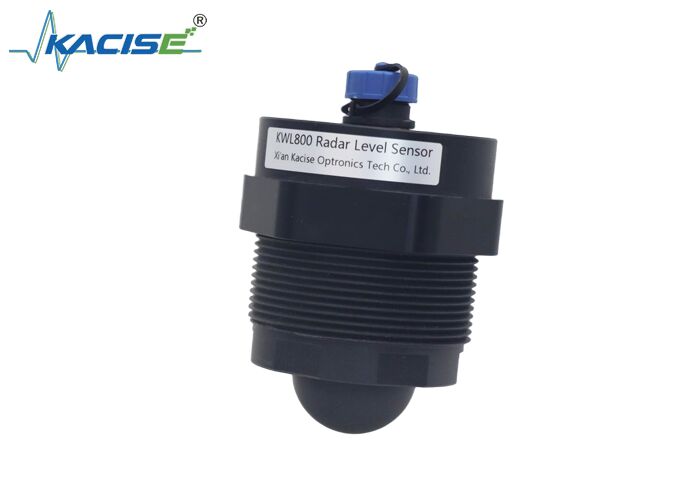

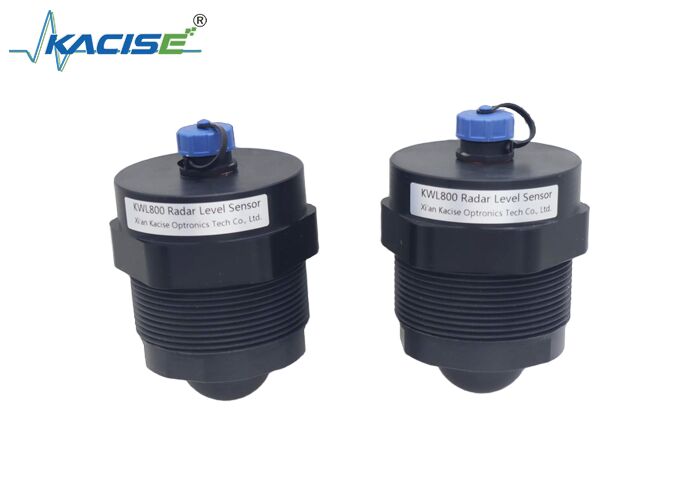

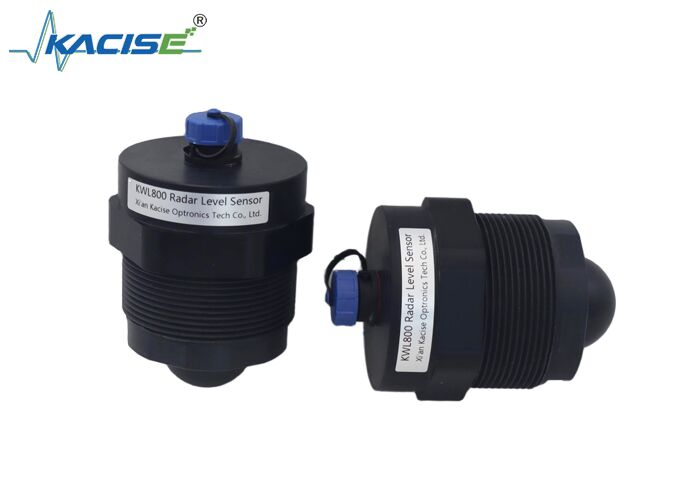

KWL800 Radarwaterniveausensor met 80 GHz Frequentie 20 m meetbereik en PTFE behuizing

De KWL800 radar waterniveausensor is een sensor ontwikkeld door ons bedrijf voor het meten van het waterniveau en het vloeistofniveau.De maximale beschermingswaarde van het apparaat kan IP68 bereikenDe sensor biedt een optionele 4-20 mA-uitgang en een relais-uitgang.Het product heeft een meetbereik van maximaal 20 m, met een blinde zone van minimaal 6 cm.

• Zelf ontwikkelde RF-chip
• Gebruikt FMCW-technologie (Frequency Modulated Continuous Wave)
• Millimetergolfsignaal met een sterke penetratie, geschikt voor complexe omgevingen
• Compact apparaat met metrische bevestigingsdraad, eenvoudig te installeren
• Meetbereik tot 20 m
• Straalhoek kleiner dan 3°
• PTFE-behuizing, corrosiebestendig

1. Inspectie van het uitpakken van het apparaat
   • Verwijder het apparaat uit de verpakking en controleer of alle toebehoren zijn ingevuld.
   • Lees de producthandleiding zorgvuldig door.
   • Controleer of het apparaat beschadigd is.

   Als er problemen worden gevonden, neem dan onmiddellijk contact met ons op voor hulp.

2. Inspectie van de installatieomgeving
   • Controleer of er voorwerpen in de straalhoek direct onder het apparaat zijn die interfereren.
   • Zoals in de figuur wordt weergegeven, moeten de elektromagnetische golven die door de inrichting worden uitgezonden, na installatie loodrecht op het gemeten oppervlak zijn.

3. Installatiemethode

   Zoals in de onderstaande figuur wordt weergegeven, bevestigt u het product op de bevestigingsbeugel.



• De installatie van de sensor moet zo stabiel mogelijk zijn om trillingen te voorkomen en de omgeving onder de sensor zo open mogelijk.
• De minimale afstand tussen de sensor en het gemeten vloeistofoppervlak moet groter zijn dan 30 cm.
• De afstand tussen de sensor en de rand van de tank, het zwembad of de oever van de rivier moet groter zijn dan 0,5 m.
• De sensor moet worden geïnstalleerd op een plaats waar de schommelingen op het wateroppervlak gering zijn, om verminderde meetnauwkeurigheid of abnormale metingen veroorzaakt door golven op het wateroppervlak te voorkomen.
