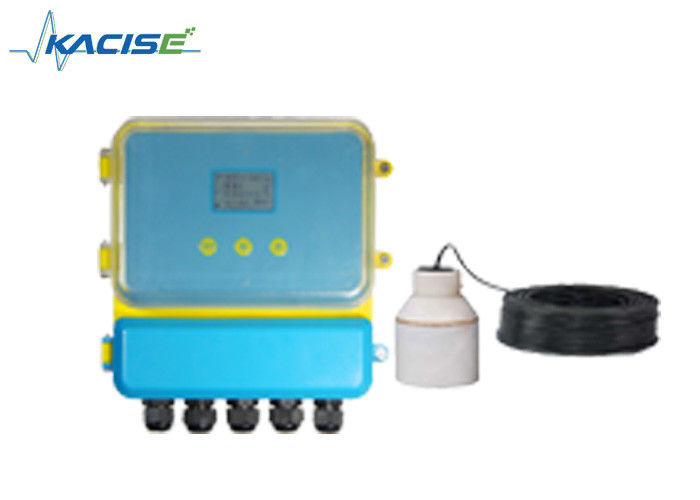

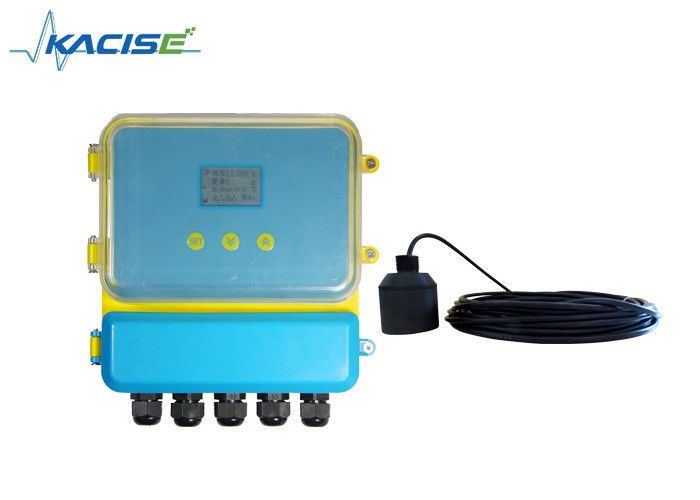

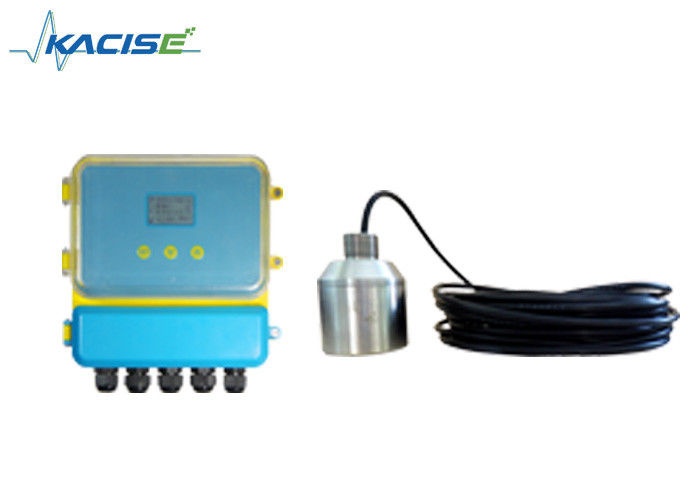

RS485 Ultrasone moddelniveaumeter 5-70M Interface-instrument voor slib
Productbeschrijving
Ultrasone modderniveau meter, ook bekend als ultrasoon slib interface instrument, is ontworpen voor langdurig betrouwbaar werk in het industriële en gemeentelijke veld.
Door het analyseren van de ultrasone emissies en de echo van in water opgehangen vaste stoffen, kan de hoogte van het slib worden berekend.
Ultrasone moddelniveaumeter is geschikt voor het meten van de doorsnede van rivieren, meren, reservoirs, waterwegen, havens, diepzee onder water,onderwater topografie meting en navigatie en onderwater detectie, enz.
Het kan 24 uur continu werken en realiseert real-time data-overdracht.
Parameters
| Functie |
Splitstype |
| Bereik |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| Precisiteit |
1% tot 3% |
| Resolutie |
1 mm of 0,1% (wat groter is) |
| Afbeelding |
Engels LED-display |
| Analoog-uitgang |
Vier draden 4~20mA/510Ωbelasting |
| Digitale uitgang |
RS485, RS232 (optioneel) |
| Uitgang van de relais |
4weg AC 250V/ 5A of DC 30V/ 5A (optioneel) |
| Stroomvoorziening |
Standaard: 24VDC, optioneel: 220V AC+15% 50Hz |
| Omgevingstemperatuur |
LED: -20°+60°C, Probe: -20°+80°C |
| Beschermingsgraad |
LED: IP65, Probe: IP68 |
| Kabelsonde |
10 m |
| Installatie |
draad of flens |
Installatie
Vaste metingen
Installatieflens
De installatiemethode is dezelfde als bij vloeistofmeting en kan worden geïnstalleerd op de flens die de aangesloten buis van de container verbindt.De as moet gericht zijn op de uitlaat van de container of loodrecht op het oppervlak van het medium, moet de sonde uit de aangesloten buis kunnen komen.
Instructies voor het gebruik van de ultrasone niveauverschilmeter meniet
De ultrasone niveauverschilmeter die heeft Chinese en Engels menu en eenvoudige
De installatie van de installatie-instructie is in het algemeen een eenvoudige opstelling, die kan voldoen aan de verschillende eisen van de klant.
Eenvoudige werking:
1. Sleutel: Onze producten kunnen worden ontfouterd door drie toetsen op het paneel. Vervolgens wordt de gemeten waarde weergegeven door LED.
2. Na het inschakelen van ons product, druk op de SET-toets voor twee seconden en voer het menu van het eerste niveau.
3. De hoogtewaarde van de sonde (nr. 1) wordt ingevoerd in de "referentie nul 1"positie, de "referentie nul 1"positie.(de hoogte van de sonde is de afstand van het startoppervlak van de sonde tot aan de bodem).
4. De hoogtewaarde van de sonde ((No.2) input naar de referentie nul 2. de referentie nul 2"positie kan worden gevonden structuur foto van het menu.
5De verdeling van de energie tussen de verschillende stroomstroomstelsels is gebaseerd op de volgende parameters:
- 4 mA komt overeen met de verschillenwaarde: uitgang is 4 mA, wanneer de verschillenwaarde gelijk is aanhet instellen van de waarde.
- 20mA komt overeen met de verschillenwaarde:uitgang is 20mA, wanneer de verschillenwaarde gelijk is aanhet instellen van de waarde.
- ¢Aangezien de overeenkomstige verschillenwaarde en de overeenkomstige verschillenwaarde van 20 mA,Kijk naar de structuurfoto van het menu.
One. EenppLic.a.Tion
Ultrasone niveausverschilmeter (materiaal, vloeistof), wordt gebruikt om hoogteverschillen van niveau of materiaalniveau in de twee verschillende containers te meten.
Thr- Ja.. W- Ja.- Iking
Elektrische bedrading van een ultrasone niveausverschilmeter
Terminal van de ultrasone niveausverschilmeter
Instructies voor bedrading
Aarding: De eerste grondterminal van het instrument moet echt geaard zijn.
- Rood: Trans_n-omvormer n
- Blauw: Temp n + temperatuur sensor +
- Zwart: GND aarddraad
- enkelvoudige sonde: n=1, dubbele sonde, n=1,2 Stroom:??stroom+??aansluiting mA n+; ??stroom-??aansluiting mA n/GND
- enkelvoudige sonde: n=1, dubbele sonde, n=1,2 Relay:RLlnA en RLnB open; RLnA en RLnC gesloten. enkelvoudige sonde: n=1,2 dubbele sonde, n=1,2,3,4
- Vermogen: vermogen AC verbinding L, N vermogen DC: 24V+ verbinding 24VDC+, GND verbinding 24VDC-
Opmerking:
1 Vertraging 1 wordt gebruikt voor sonde1 alarm, vertraging 2 wordt gebruikt voor sonde2 alarm.Vertraging 3 en vertraging 4 worden gebruikt voor verschil alarm.
②
★ De uitslag van mA1+ en mA- is verschilstroom. De standaarduitgang van mA2+ en mA- is sonde 2 stroom of kies de sonde 1 stroom.
★ Als loopmodus van dubbel materiaalniveau is de uitgang van mA 1+ en mA-sonde 1-stroom.
