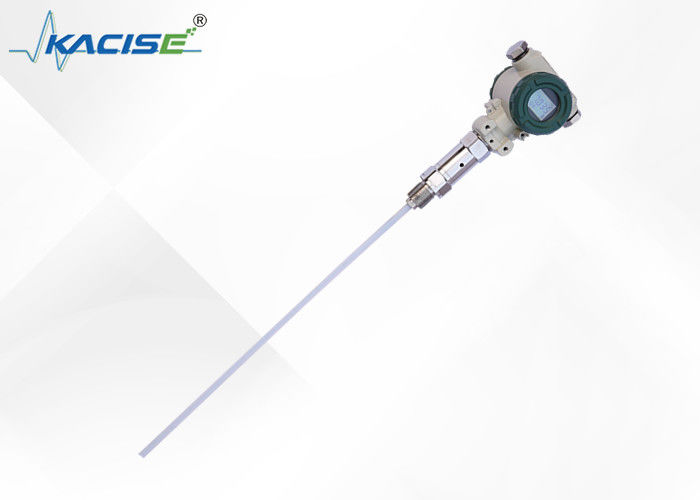

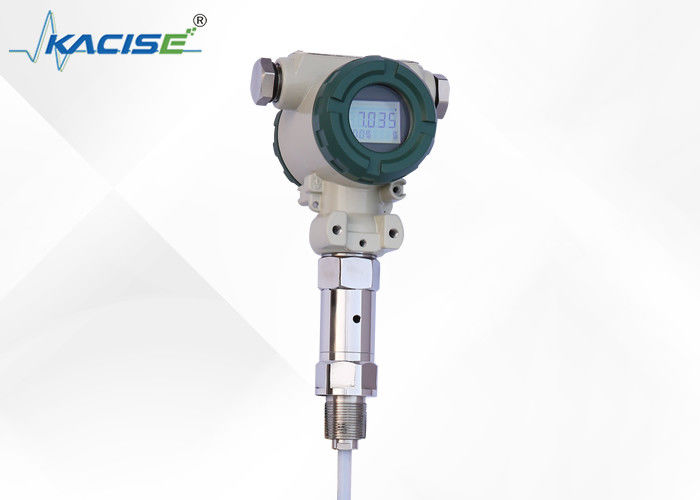

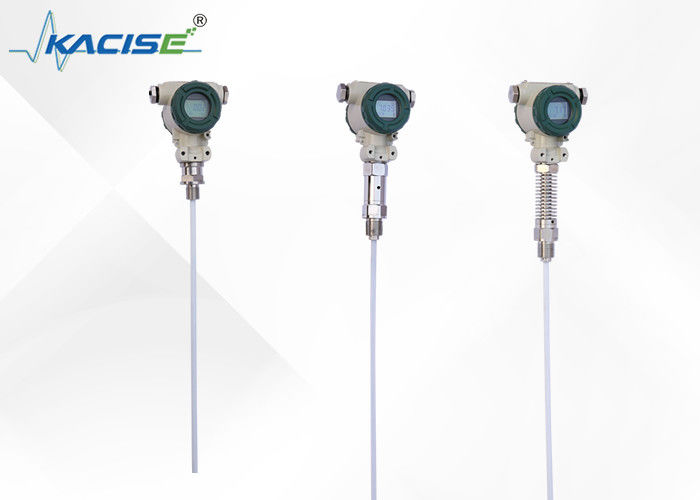

316 capacitieve niveausensor van roestvrij staal met IP67-bescherming en HART-communicatie voor ruwe omgevingen

Productbeschrijving:

De capacitieve niveauzender van de KCF600-serie is ontworpen om een verscheidenheid aan vloeistoffen onder moeilijke omstandigheden, zoals hoge temperatuur en druk, hoge corrosie, gemakkelijke kristallisatie,en gemakkelijk te pluggenHet is geschikt voor het meten van water, zuur- en alkalische oplossingen en het waterniveau in de ketel.

Deze niveauszender heeft geen bewegende of flexibele onderdelen, waardoor hij zeer betrouwbaar is en bestand tegen botsingen.In verschillende situatiesHet is in staat om de traditionele niveauzenders van het type drijver, het type invoer en het type drukverschil te vervangen.

De belangrijkste onderdelen van de KCF600-niveauzender maken gebruik van geavanceerde RF-capacitieve sensorcircuits die nauwkeurig worden gecompenseerd door temperatuur en gecorrigeerd op lineariteit.Dit zorgt ervoor dat de uitgang een gestandaardiseerd elektrisch signaal is (meestal 4 ~ 20mA)Om het systeem te configureren, kun je kiezen uit de HART, CANBUS en 485 communicatie protocollen.

De zender heeft een zelfkalibratiefunctie die het volledige bereik bestrijkt, waardoor gebruikers automatische kalibraties "nul" en "bereik" kunnen uitvoeren met behulp van twee toetsen.Deze eigenschap maakt het gemakkelijk om aan te passen aan diverse en complexe situaties.

Kenmerken:

Eenvoudige en betrouwbare structuren

De structuren van onze producten zijn eenvoudig en bevatten geen bewegende of elastische onderdelen.er is geen behoefte aan regelmatige middelgrote of kleine reparaties.

Variëteit van signaaluitgang

Om verschillende systeemconfiguraties te vergemakkelijken, bieden onze producten een verscheidenheid aan signaaluitgangsopties waar klanten uit kunnen kiezen.

Meetsnauwkeurigheid

Onze producten zijn handig voor het meten van hoge temperatuur en hoge druk containers.vorm van de container, of invloed van druk.

Corresieve vloeistofmeting

Onze producten zijn vooral geschikt voor het meten van zuur, alkalie en andere corrosieve vloeistoffen.

Beschermende kenmerken

Onze producten bieden ook een perfecte bescherming tegen overstroom, overspanning en krachtpolariteit.

Technische parameters:

• Detectiebereik: 0,01 tot 30 m
• Nauwkeurigheid: niveau 0.2, niveau 0.5
• Drukbereik: -0,1 MPa tot 32 MPa
• Temperatuur van de sonde: -50 ~ 250 °C
• Omgevingstemperatuur: -20 ~ 60 °C
• Bergingstemperatuur: -55 °C+125 °C
• Uitgangssignaal: 4×20mA,4 ~ 20mA met HART-communicatie/485/CAN-buscommunicatie
• Voerspanning: 12 ̊28 VDC (moet worden aangedreven door de veiligheidsbarrière)
• Bevestiging: schroefmontage M20×1.5,M27×2, Flankenbevestiging DN25,DN40,DN50. Speciale specificaties kunnen worden aangepast
• Gewatteerd materiaal: 316 roestvrij staal,1Gr18Ni19Tior of PTFE
• Langetermijnstabiliteit: ≤ 0,2% FS/jaar,
• Temperatuurverschuiving: ≤ 0,02% FS/°C (bereik 0°70°C)
• Ontploffingsniveaus: intrinsiek veilig ExiraIIC T6, vlamwerend Ext II C T5
• Bescherming:IP67
• Inhoudelijk veilige parameters:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installatie en ingebruikname

De kabel- en staafniveauzender heeft een verscheidenheid aan vaste manieren om zich aan te passen aan de verschillende werkomstandigheden.5 vrouwelijke draad of flens, kunt u kiezen uit drie installatiemethoden (wandmontage, horizontale buisrek en verticale buisrek, die u handig maken bij de installatie ter plaatse.(Met foto's)

Bij het meten van de media van de grotere mobiliteit kan de gebruiker de gewicht bevestiging kiezen om te voorkomen dat de sensor vormen gewelddadige schommeling, die de rol van de stabiliteit van de sensor kan spelen.De zware voorwerpen moeten bij het toevoegen van het gewicht in de bodem van de container worden geplaatst., zodat de draad van de sensor niet breekt.

Wanneer de omstandigheden op het terrein slecht zijn, dient de gebruiker het sensorschild te gebruiken om de sensor te beschermen om schade door vreemde lichamen te voorkomen of de meetnauwkeurigheid te beïnvloeden.

Als de containers niet van metaal zijn, moeten we de transmitterbehuizing met een toegangsdraad aan de bodem van de container plaatsen wanneer we een KCF600-staafniveau-transmitter gebruiken;anders is de meting onjuist.

Dit product is in de fabriek gekalibreerd; de aanpassing van het veld kan volgens de volgende methoden plaatsvinden:

A: Intelligente schakelingsmethode:

Site-zero----- Wanneer het vloeistofniveau zich op de laagste plaats bevindt, houd de "Z" -toets en de "S" -toets gedurende 8 seconden ingedrukt na dezelfde tijd vrijlating, en klik dan op de "Z" -toets,de uitgangsstroom wordt automatisch ingesteld op 4mA.

Als het vloeistofgehalte op de hoogste plaats is, houd je de Z-toets en de S-toets 8 seconden ingedrukt.de uitgangsstroom wordt automatisch ingesteld op 20 mA.

B: Analoogcircuit debugging methode:

Wanneer het vloeistofniveau in de volgende limiet, gebruik de schroevendraaier langzaam draaiende "Z" potentiometer, observeren van de ammeter metingen dicht bij 4mA

Wanneer het vloeistofniveau in de bovengrens, gebruik de schroevendraaier langzaam draaiende potentiometer "S" en observeer de ammeter metingen dicht bij 20mA

En bedien het nog 2-3 keer, totdat de nul en span waren nauwkeurig 4mA en 20mA. Na aanpassing, strenger de dekking van de zender moet zijn.

Opmerking:

1. Producten leveren met productcertificering en handleiding, die productnummer, technische parameters, bedradingsdiagram en de datum van productie hebben, controleer deze om fouten te voorkomen.
2. De installatie moet gebaseerd zijn op de productverbinding en draadtypen, controleer of de site-interface consistent is met de productinterface of niet.Let op de afdichting., kan het koppel niet rechtstreeks worden toegevoegd aan de zenderbehuizing en kan alleen worden toegevoegd aan de zespartij-zenderinterface.
3. De bedrading moet strikt in overeenstemming zijn met de bedrijfsinstructies.
4. Dit product is een nauwkeurig instrument voor energieomzetting, ontmantelen, botsen, vallen en hard afstoten is verboden.
5. Transmitter werkt onmiddellijk nadat de stroom is ingeschakeld, maar de uitgang kan stabiel zijn na het opwarmen gedurende 30 minuten.
6. Abnormaal gebruik, stroomverlies, controle of contact met onze technische afdeling.
7. Vervoer, opslag dient te geschieden om de oorspronkelijke verpakking te herstellen en in een koel, droog, geventileerd magazijn te worden opgeslagen.
8. Bij de installatie moet worden gezorgd dat de sensordraad niet breekt.
9. Bij de installatie van de sensordraad moet de afstand van de zwembadwand ten minste 10 cm hoger liggen, anders is de meting niet nauwkeurig.
10. De aardingslijn van de gehele PTFE-structuur en het staafniveau moeten worden geleid met meetmiddelen; anders zou de meting niet nauwkeurig zijn.
11. De installatieplaats dient doeltreffende maatregelen voor bliksembescherming te nemen.
12. De behuizingen van alle zenders van deze serie moeten geaard zijn; de aardingsweerstand moet kleiner zijn dan 4Ω.
13. De veiligheidshindering moet explosiebestendig zijn gecertificeerd; de installatievereisten moeten voldoen aan de voorschriften van de instructies.
14. Wanneer de zender wordt gebruikt in de zone "0", moeten de met barrière aangedreven vermogenstransformatoren voldoen aan de voorschriften van GB3836.4-2000 nr. 8.1.

Toepassingen:

• Olie- en gasindustrie: De Kacise Fluid Level Meter is een perfecte oplossing voor het meten van het brandstofgehalte in tanks en pijpleidingen.De capacitieve brandstofniveau sensor kan met hoge nauwkeurigheid veranderingen in het brandstofniveau detecteren, waardoor het gemakkelijker is het brandstofverbruik te controleren en brandstofdiefstal te voorkomen.
• Chemische industrie: De vloeistofniveaumeter is ideaal voor het meten van vloeistofniveaus in chemische reactoren, opslagtanks en pijpleidingen.Het natgemaakte PTFE-materiaal zorgt ervoor dat het product zeer bestand is tegen corrosie en schade door harde chemicaliën.
• Waterzuiveringsindustrie: De Kacise Fluid Level Meter is geschikt voor het meten van het waterniveau in watertorens, waterzuiveringsinstallaties en pijpleidingen.De capacitieve waterspiegelsensor kan met hoge nauwkeurigheid veranderingen in het waterpeil detecteren, waardoor het gemakkelijker is om het waterverbruik te controleren en watertekorten te voorkomen.

De fluidspeilmeter heeft een uitstekende temperatuurverschuiving en langdurige stabiliteit, waardoor nauwkeurige metingen in de loop van de tijd worden gehandhaafd.02%FS/°C (bereik van 0°70°C), en de langetermijnstabiliteit is ≤ 0,2% FS/Jar.

De fluidspeilmeter heeft een drukbereik van -0,1 MPa tot 32 MPa, waardoor het geschikt is voor gebruik in een breed scala van industriële toepassingen.met inbegrip van 4·20 mA,4 ~ 20mA met HART-communicatie/485/CAN-buscommunicatie.

De vloeistofspeilmeter is verkrijgbaar in kartonnen dozen, met een minimale bestelhoeveelheid van 2. Het product wordt binnen 5 werkdagen geleverd en de betalingsvoorwaarden vereisen 100% vooruitbetaling.

Aanpassing:

De KCF6021-1-625mm capacitieve vloeistofniveau sensor heeft een bereik van 0,01 ~ 30 M en kan worden gebruikt om het niveau van verschillende vloeistoffen te meten.02%FS/°C in het bereik van 0°70°C en kan werken bij temperaturen van -20~60 °CHet product heeft een beschermingscategorie IP67 en kan in ruwe omgevingen worden gebruikt.

Ondersteuning en diensten:

• Hulp bij eventuele problemen of problemen met het apparaat
• Reparatie- en onderhoudsdiensten van apparaten
• Technische documentatie en gebruikershandleidingen
• Firmware- en software-updates
• Opleiding en onderwijs over het gebruik en onderhoud van het hulpmiddel
• Garantie en ondersteuning na de garantie

Verpakking en verzending:

De Fluid Level Meter is verpakt in een stevige kartonnen doos met schuiminzetpunten om het product te beschermen tijdens verzending en hantering.

Vervoer:

De Liquid Level Meter wordt verzonden via een betrouwbare koeriersdienst die een snelle en veilige levering garandeert.en andere noodzakelijke verzendinformatie.
