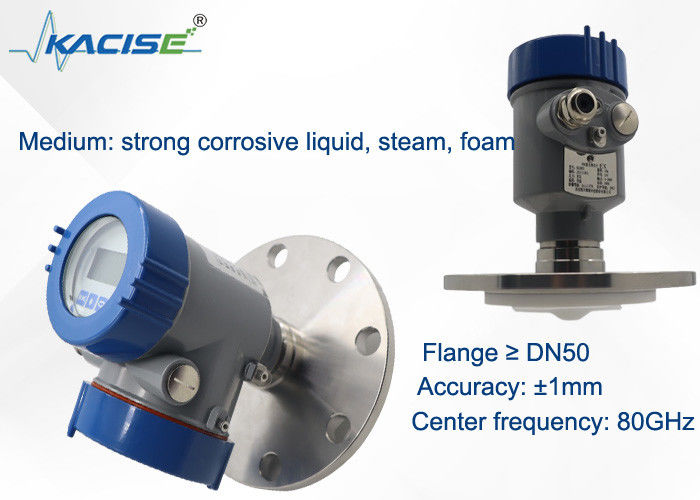

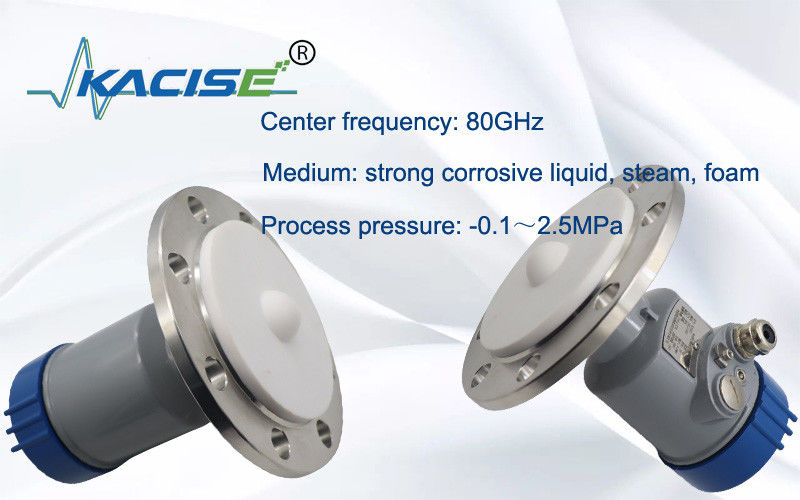

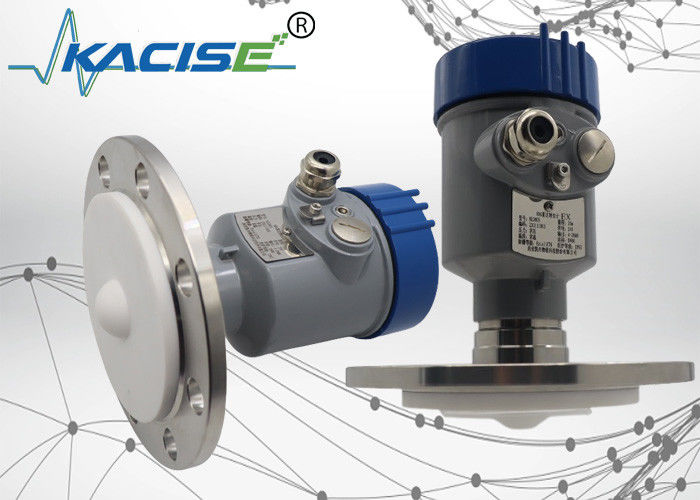

80 GHz radarelevemeter voor hoge temperatuur en corrosieve tanks met FMCW-technologie

80G radarniveau meting, geschikt voor tanks met hoge temperatuur, hoge druk en corrosieve stoffen

1Inleiding

KLD803 80G radar level gauge maakt gebruik van FMCW-technologie. De antenne zendt een hoogfrequente FM-radarsignaal uit met een lineair toenemende frequentie. Het verzonden signaal, na reflectie door het medium, wordt weergegeven door de antenne.wordt ontvangen door dezelfde antenneHet frequentiedifferentie tussen de verzonden en de ontvangen signalen is evenredig met de gemeten afstand.Het verzamelde signaal van het frequentiedifferentie wordt onderworpen aan FFT om het echospectrum te verkrijgen en de doel afstand te berekenen.

2.De productdimensie

3Werkingsbeginsel

De radarantenne zendt een smalle microgolfpuls uit die wordt gereflecteerd wanneer deze het oppervlak van het geteste medium bereikt en vervolgens opnieuw door het antennesysteem wordt ontvangen.De signalen worden naar het elektrische circuit verzonden en vervolgens omgezet in niveausignalen.Aangezien de transmissiesnelheid van de magnetron zo snel is, is de tijd die nodig is voor de transmissiesnelheid van de magnetron naar het oppervlak van het geteste medium en vervolgens terug naar het oppervlak is bijna nul.

4.Technische kenmerken

• Millimetergolf radar, de meetnauwkeurigheid kan tot ±2 mm bereiken en de minimale meetblinde zone is 0,05 m.
• De kleinere antenne voldoet aan de meting van meer werkomstandigheden.
• Een verscheidenheid aan lensantennes, kleinere lanceerhoeken, meer geconcentreerde energie, sterkere echosignalen en hogere betrouwbaarheid dan andere radarproducten onder dezelfde industriële en mijnbouwomstandigheden.
• Het heeft een sterkere penetratie en kan normaal worden gebruikt bij hechting en condensatie.
• Het dynamische signaalbereik is groter en de meting van lage dielektrische constante media is stabieler.
• Meerdere meetmodi, radarrespons in snelle meetmodus

5.Technische specificatie en modelkeuze

6. Installatievereisten

Bij het installeren van het instrument moet worden vermeden het boven de inlaat van het materiaal te plaatsen en proberen verschillende voorwerpen die het signaal beïnvloeden, zoals roeren van roeiers, enz. te vermijden.

7Elektrische aansluiting

Stroomvoorziening

(4 ¢ 20) mA/HART ((2 draad)
De stroomvoorziening en het uitgangsstroomsignaal delen een afgeschermde kabel met twee kernen.

(4 ¢ 20) mA ((4 draad/6 draad)
De stroomvoorziening moet apart worden aangedreven.en een vier-kern afgeschermde kabel wordt gebruikt voor de stroomvoorziening en het stroomsignaal (het stroomsignaal en de RS485-interface kunnen tegelijkertijd worden uitgebracht, en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).

RS485/Modbus
De stroomvoorziening moet afzonderlijk worden aangedreven, en een vierkern afgeschermde kabel wordt gebruikt voor stroomvoorziening en digitaal signaal.,en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).

8- Verbinding.

9.Sensor lineariteit

Straalhoek
De straalhoek is de straalhoek waarbij de energiedichtheid van de radargolf de helft van haar maximale waarde (3 dB breedte) bereikt.Mikrogolven zenden signalen uit buiten het straalbereik en kunnen worden gereflecteerd door interfererende voorwerpen.
