Plaats van herkomst: | Shaanxi, China (vasteland) |
Merknaam: | KACISE |
Modelnummer: | Ktg-30 |
Min. bestelaantal: | 1 Stuk / Stukken |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton of klanten beschikbare verzoeken |
Levertijd: | 5 werkdagen na betaling |
Betalingscondities: | L/C, D/A, D/P, Western Union, MoneyGram |
Levering vermogen: | 1000 overeen te komen Stuk/Stukken per Week |
Willekeurige Afwijking: | ≤0.03°/h | Macht (1 Fase): | 7&16000V & Herz |
---|---|---|---|
Afwijkingsstabiliteit: | ≤0.2°/h | Niet-lineair: | ≤0.1%F |
Maximum het volgen Tarief: | ≥60°/S | Bandbreedte: | ≥60Hz |
Hoog licht: | mems gyroscoopsensor,de module van de gyroscoopsensor |

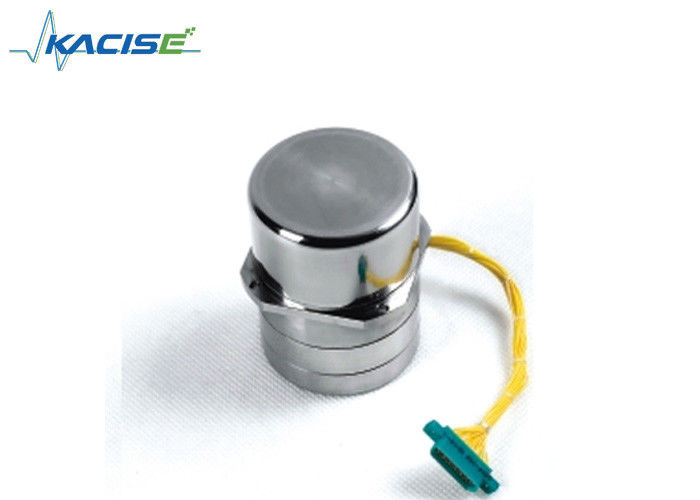

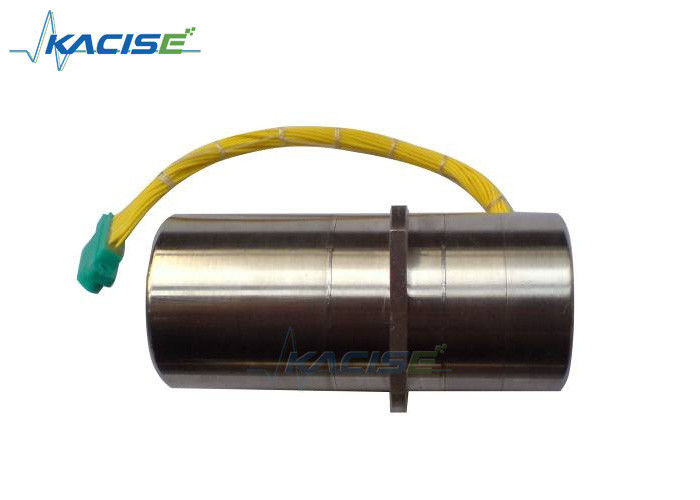

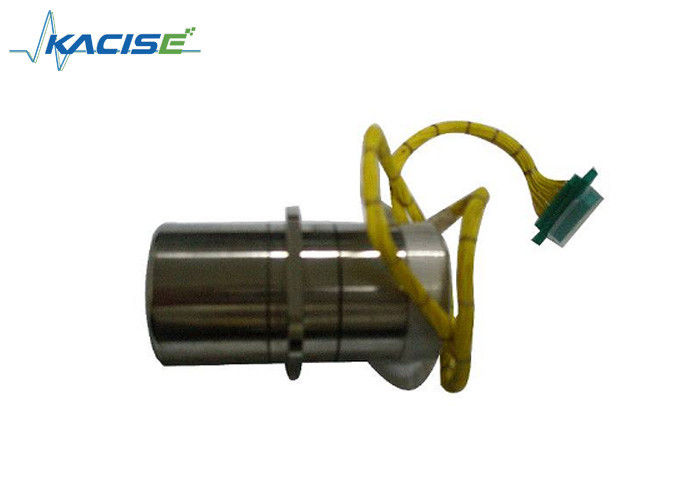

De lichtgewicht Kleine Flexibele dynamisch Gestemde Gyroscoop van Grootte High-precision Kacise voor Ruimte
Eigenschap
Inleiding
Ktg-30 zijn gebruikt in schipnavigatie, artillerie en andere systemen om het noorden snel te vinden.
Parameter
Parameter | Spec. | Vaule | Eenheid |
Macht | Macht (Fase 3) | 20&500 | V & Herz |
Macht (1 Fase) | 7&16000 | V & Herz | |
prestaties | Willekeurige Afwijking | ≤0.03 | °/h |
Afwijkingsstabiliteit | ≤0.2 | °/h | |
Niet-lineair | ≤0.1 | %FS | |
Maximum het volgen Tarief | ≥60 | °/S | |
Niet-g-gevoelige Afwijking | ≤12 | °/h/g | |
G-gevoelige Afwijking | ≤3 | °/h/g | |
Bandbreedte | ≥60 | Herz | |
De Factor van de Torquerschaal | ≥670 | °/h/mA | |
technologisch | Synchronisatietarief | 10000 | r/min |
Synchronisatietijd | ≤25 | S | |
Outputgradiënt | 21±2 | mV/‚ | |
Primaire torquer | 50±3 | Ω | |
secundaire torsie | 2±0.5 | Ω | |
Fysiek | Gewicht | <130> | g |
Afmetingen | Φ29×53 | mm | |
Flens | 30×30 | mm | |
Het werken | Temperatuur | -30~85 | ℃ |
Trilling | 5 | g | |
Schok | ≥50 | g |
De producten zouden moeten worden geïnstalleerd om ervoor te zorgen dat de as van X (y) en de as van de metingsverwijzing samenvallen, zou de installatiefout minder dan 5 ‚moeten zijn.
Verrichting
Het contactdoostype: J30J-15T (kabel length160~175mm)
Speld Nr. | Functiedefinitie | Opmerking |
1 | Signaaloutput van x-As | |
2 | GND | Voor Opwindingsmacht en signalen |
3 | X-as torsierol (het eind) | |
4 | Een de bestuurdersmacht van de fasemotor | Daar-fase 20V, 500Hz |
5 | De voeding van de sensoropwinding | Singal-Phase7V, 16KHz |
6 | Signaaloutput van y-As | |
7 | Y-as torsierol (het begin) | |
8 | B de bestuurdersmacht van de fasemotor | Daar-fase 20V, 500Hz |
9 | DC+15V | Macht voor Voorversterker |
10 | Gelijkstroom-15V | Macht voor Voorversterker |
11 | X-as torsierol (het begin) | |
12 | VERKLAAR nietig | |
13 | VERKLAAR nietig | |
14 | C de bestuurdersmacht van de fasemotor | Daar-fase 20V, 500Hz |
15 | Y-as torsierol (het eind) |
NOTA: Het zelfde is op J30J-21T van toepassing, als gebruik andere contactdoos, gelieve vooraf te verklaren.
