Plaats van herkomst: | Shaanxi, China (vasteland) |
Merknaam: | KACISE |
Modelnummer: | Ktg-58 |
Min. bestelaantal: | 1 Stuk / Stukken |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton of klanten beschikbare verzoeken |
Levertijd: | 5 werkdagen na betaling |
Betalingscondities: | L/C, D/A, D/P, Western Union, MoneyGram |
Levering vermogen: | 1000 overeen te komen Stuk/Stukken per Week |
Willekeurige Afwijking: | ≤0.01°/h | Macht (1 Fase): | 7&8000 V & Herz |
---|---|---|---|
Afwijkingsstabiliteit: | ≤0.3°/h | Niet-lineair: | ≤0.5%F |
Maximum het volgen Tarief: | ≥100°/s | Bandbreedte: | ≥70HZ |
Hoog licht: | de sensor van de 3 asgyroscoop,de module van de gyroscoopsensor |

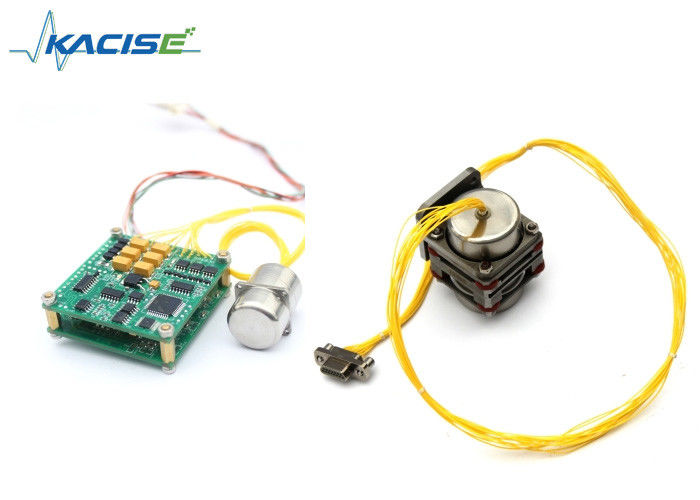

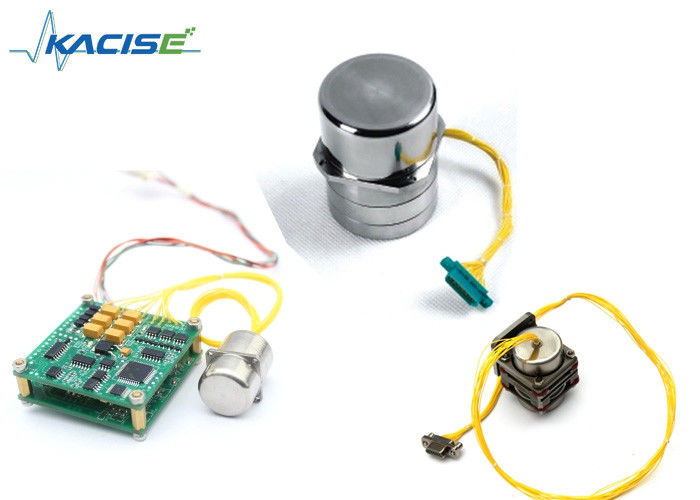

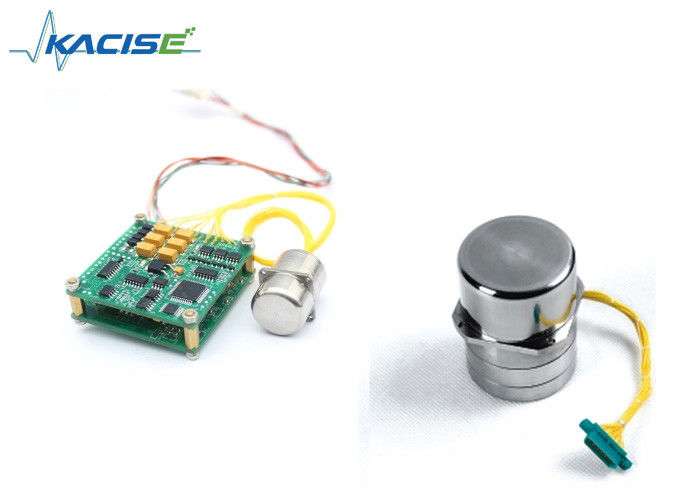

Hoge Nauwkeurigheids Dynamische Gestemde Gyroscoop voor Land, Overzees, Luchtvaart, Ruimtevluchtvervoerder
Eigenschap
Inleiding
Ktg-58 zijn gebruikt voor waterspiegel, land riem-onderaan systeem, snel waar-in het noorden het zoeken, de drijver van de televisieantenne, en wijd gebruikt in ruimtevlucht riem-onderaan traagheidssysteem. De gyroscoop kan ook voor land, overzees, luchtvaart, ruimtevluchtvervoerder worden gebruikt, riem-verslaat het systeem van de platformhouding.
Parameter
Parameter | Spec. | Waarde | Eenheid |
Macht | Macht (Fase 3) | 10&205 | V & Herz |
Macht (1 Fase) | 7&8000 | V & Herz | |
prestaties | Willekeurige Afwijking | ≤0.01 | °/h |
Afwijkingsstabiliteit | ≤0.3 | °/h | |
Niet-lineair | ≤0.5 | %FS | |
Maximum het volgen Tarief | ≥100 | °/S | |
Niet-g-gevoelige Afwijking | ≤15 | °/h/g | |
G-gevoelige Afwijking | ≤8 | °/h/g | |
Bandbreedte | ≥70 | Herz | |
De Factor van de Torquerschaal | ≥680 | °/h/mA | |
technologisch | Synchronisatietarief | 6015 | r/min |
Synchronisatietijd | ≤10 | S | |
Outputgradiënt | 7~10 | mV/‚ | |
Primaire torquer | 19±3 | Ω | |
secundaire torsie | 2±0.5 | Ω | |
Fysiek | Gewicht | <350> | g |
Afmetingen | Φ35.4×78 | mm | |
Flens | 38×38 | mm | |
Het werken milieu |
Temperatuur | -20~120 | ℃ |
Trilling | 5 | g | |
Schok | ≥50 | g |
De producten zouden moeten worden geïnstalleerd om ervoor te zorgen dat de as van X (y) en de as van de metingsverwijzing samenvallen, zou de installatiefout minder dan 5 ‚moeten zijn.
Verrichting
Contactdoos (J30J-15T) definitie
Het contactdoostype: J30J-15T (kabel length160~175mm)
Speld Nr. | Functiedefinitie | Opmerking |
1 | Signaaloutput van x-As | |
2 | GND | Voor Opwindingsmacht en signalen |
3 | X-as torsierol (het eind) | |
4 | Een de bestuurdersmacht van de fasemotor | Daar-fase 10V, 205Hz |
5 | De voeding van de sensoropwinding | Singal-Phase7V, 8KHz |
6 | Signaaloutput van y-As | |
7 | Y-as torsierol (het begin) | |
8 | B de bestuurdersmacht van de fasemotor | Daar-fase 10V, 205Hz |
9 | DC+15V | Macht voor Voorversterker |
10 | Gelijkstroom-15V | Macht voor Voorversterker |
11 | X-as torsierol (het begin) | |
12 | VERKLAAR nietig | |
13 | VERKLAAR nietig | |
14 | C de bestuurdersmacht van de fasemotor | Daar-fase 10V, 205Hz |
15 | Y-as torsierol (het eind) |
NOTA: Het zelfde is op J30J-21T van toepassing, als gebruik andere contactdoos, gelieve vooraf te verklaren.
