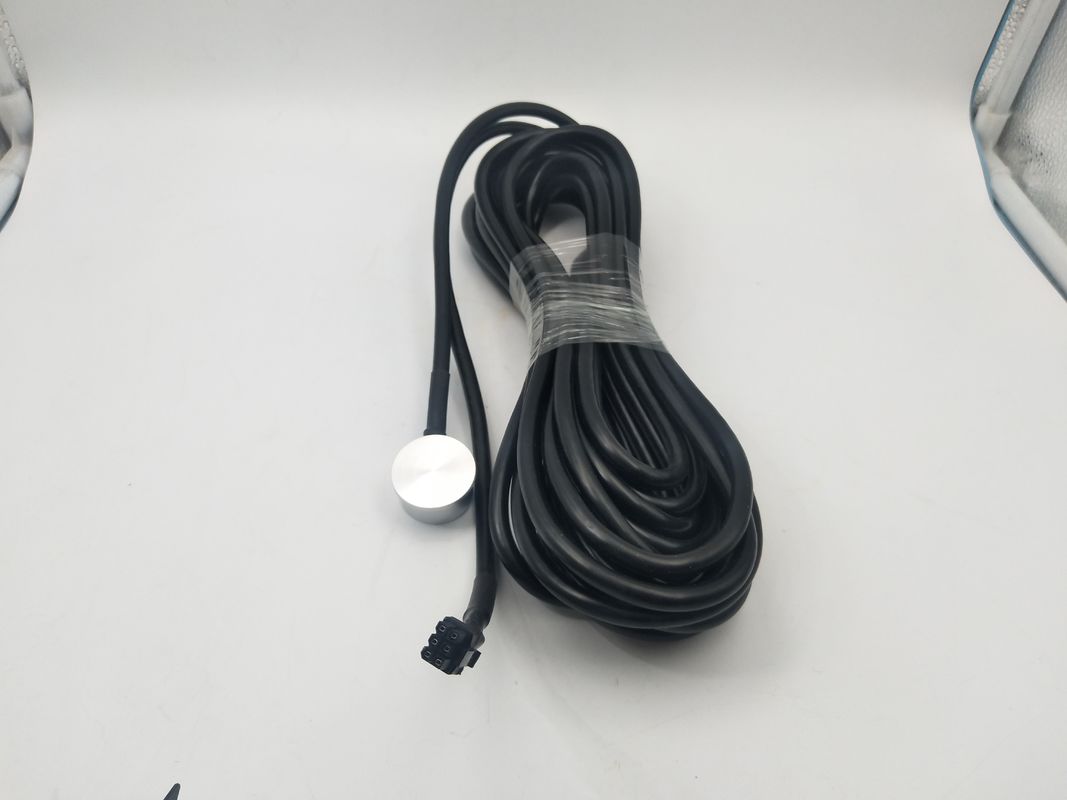

Niet-invasieve ultrasone vloeistofniveau sensor met 0,5% FS nauwkeurigheid en explosiebestendige certificering

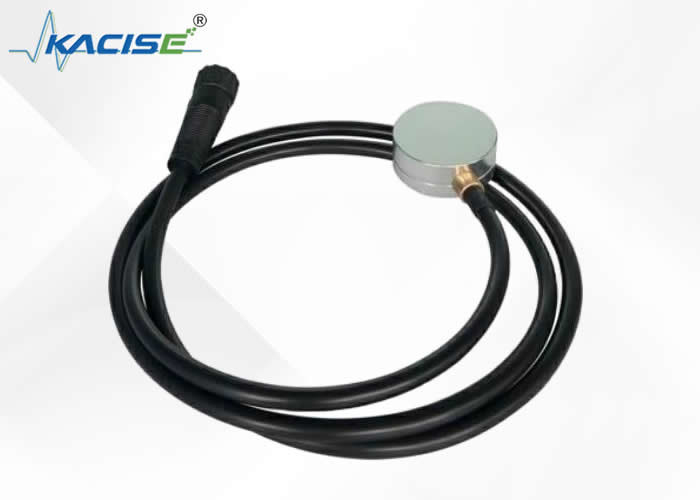

Niet-invasieve ultrasone vloeistofniveau sensor Temperatuur geïntegreerde sensor

1. Oefenbeginsel

Externe vloeistof hefboom sensor met sonar ranging principe, met behulp van de temperatuur integreren sensor om het sonarsignaal te verwerken. de sensor is geplakt in de buitenwand van de tank.Gebruik van het gepatenteerde algoritme om de hoogte van de vloeistof in de tank te berekenen en uit te voeren naar een afstandsbediening systeem (bijv..DCS) via (4-20) mA, HART, RS-485, Modbus.

Volgens de figuur rechts is de tijd die nodig is om het signaal van het vloeistofoppervlak te verzenden en te ontvangen.Signalen van de transducer worden in de processor gevoerd en vervolgens verwerkt door een gepatenteerd algoritme om de hoogte van de vloeistof te berekenen volgens de formule:

H=αV(t-t1)/2

• H: hoogte van de vloeistof
• v: snelheid van het geluid in de vloeistof
• t: tijd tussen verzonden en ontvangen signaal
• t g: verspreidingstijd in de tankwand
• α: Liquid compensatiefactor

2. Toepassingen

• LPG-tanks
• vloeibare ammoniaktanks
• vloeibare propaantanks
• brandstoftanks
• Zuren/oplosmiddelen-tanks
• Concentreerde zwavelzuur ((98%) tanks
• Stikstoftankjes
• waterstofzouttanks

3. Kenmerken

• Echte niet-invasieve sensortechnologie
• De sensor plakt aan de buitenkant van de tank bodem
• Geschikt voor de meeste vormen en maten van blikken
• Uitgang naar telemetrisch systeem - verschillende opties
• CNEX goedgekeurd voor gebruik in gevaarlijke gebieden (processor en sensor)
• Geïntegreerde temperatuursensor
• Goedkope, betrouwbare en nauwkeurige tankmeting
• Niet beïnvloed door druk
• Eenvoudige installatie - geen inbraak in de tank
• Eenvoudige terugstuur naar bestaande tanks
• Geen stilstandstijd tijdens de installatie
• Geen bewegende onderdelen ️ geen onderhoud

3. Parameter
