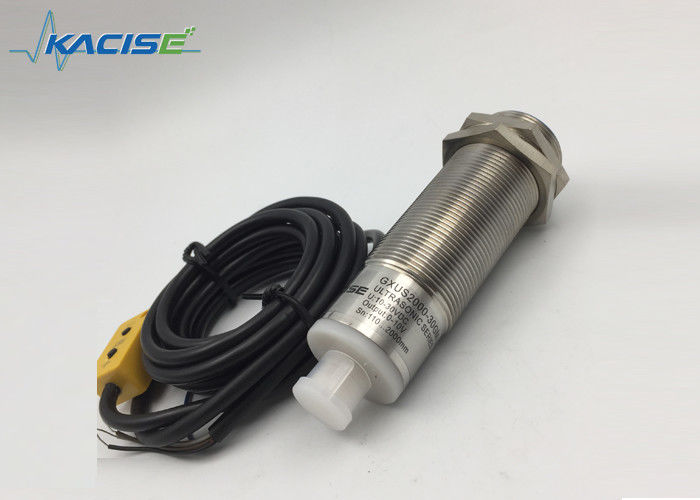

40KHZ Frequentie Ultrasone Afstandsniveau Sensor 50mm - 1000mm Detectiebereik
1. Parameter
Algemene specificaties
| Sensorbereik |
100... 1000 mm |
| Aanpassingsbereik |
|
| Onbruikbare oppervlakte |
0... 100 mm |
| Standaarddoelplaat |
100 mm x 100 mm |
| Frequentie van de transducer |
ongeveer 220 kHz |
| Reactievertraging |
ongeveer 50 ms |
Indicatoren/werkingsmiddelen
| LED blauw |
aan- en uitschakelen |
| LED-geel |
aanduiding van de overstaptoestand
flitsend: programmafunctieobject gedetecteerd
|
| LED rood |
Permanent rood: Fout Rood,flitsen: programmafunctie,object niet gedetecteerd |
Elektrische specificaties
| Werkspanning UB |
15... 30 V DC, golf 10 % SS |
| Stroomtoevoer zonder belasting I0 |
≤ 45 mA |
Invoer
| Invoertype |
1 Invoer voor TEACH-IN |
|
werkbereik A1: -UB... +1 V, werkbereik A2: +6 V...
+UB
|
| Invoerimpedantie: > 4,7 kΩ ; TEACH-IN-programmapuls: ≥ 1 s |
Output
| Outputtype |
1 schakelaar-uitgang E4, NPN NO/NC,programmabel |
| Nominale werkstroom Ie |
200 mA, kortsluitings-/overbelastingbescherming |
| Standaardinstelling |
Schakelpunt A1:70 mm Schakelpunt A2: 800 mm |
| Spanningsverlies |
≤ 2,5 V |
| Herhalingsnauwkeurigheid |
≤ 1 % |
| Schakelfrequentie f |
≤ 13 Hz |
| Range hysteresis H |
2 % van de ingestelde werkweg |
| Invloed van de temperatuur |
±1,5% van de volle schaalwaarde |
Omgevingscondities
| Omgevingstemperatuur |
-25...70°C ((248...343K) |
| Bergingstemperatuur |
-40...85°C ((233...358K) |
Mechanische specificaties
| Verbinding |
V1-aansluiting ((M12×1), 4-pin |
| Beschermingsniveau |
IP67 |
| Materiële huisvesting |
met een breedte van niet meer dan 50 mm |
| Transducer |
epoxyhars/hol glasbolmengsel;
schuimpoliuretaan, PBT-deklaag
|
2. Afmetingen
3. Definitie van elektronische interface en signalen
4Beschrijving van sensorfuncties
Pas de parameter aan
De ultrasone sensor is voorzien van een schakelaar met twee onderwijsbare schakelpunten die worden ingesteld door de voedingsspanning - UB of + UB - op de TEACH-IN-invoer toe te passen.De voedingsspanning moet gedurende ten minste 1 s op de TEACH-IN-invoer worden aangebracht..LED's geven aan of de sensor het doel tijdens de TEACH-IN-procedure heeft herkend. Schakelpunt A1 wordt geleerd met - UB,A2 met +UB. Acht verschillende uitvoerfuncties kunnen worden ingesteld.
De interne klok kan verzekeren dat het niet kan worden veranderd na 5 minuten als de stroom aan is.De gebruiker kan de afstand alleen instellen na het opnieuw opstarten van de stroom.
TEEenCH- Ik...N w- Ikndowmode, norma.- Ik weet het.y-opdefunct- Ikon
- Stel doelwit in de buurt van het schakelpunt.
- Teach-in-schakelpunt A1 met - UB
- Stel doelwit op ver schakelpunt
- A2 met + UB
TEEenCH- Ik...N w- Ikndom mode, norma.- Ik weet het.y-c.Ik...gepoetstfunct- Ikon
- Stel doelwit op ver schakelpunt
- Teach-in-schakelpunt A2 met - UB
- Stel doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met + UB
TEEenCH- Ik...NswHetch- Ikingpo- Iknt, norma.- Ik weet het.y-opdefuCc.Tion
- Stel doelwit in de buurt van het schakelpunt.
- Teach-in-schakelpunt A1 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
- uit het detectiereik
- A2 met + UB
TEEenCH- Ik...NswHetch- Ikingpo- Iknt, norma.- Ik weet het.y-c.Ik...gepoetstfunc.Tion
- Bedek de sensor met de hand of verwijder alle
- voorwerpen uit het detectiebereik
- Teach-in-schakelpunt A2 met - UB
- Stel doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met + UB
TEAC-IN groot hysteresisinterval, normaal open modus
- Stel doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met + UB
- Stel doelwit op ver schakelpunt
- Teach-in-schakelpunt A2 met - UB
TEAC-IN groot hysteresisinterval, normaal gesloten modus
- Stel doelwit op ver schakelpunt
- A2 met + UB
- Stel doelwit in de buurt van het schakelpunt.
- Teach-in-schakelpunt A1 met - UB
TEEenCH- Ik...NdEtecTion van objects prdeeNcenormaal open modus
- Bedek de sensor met de hand of verwijder alle voorwerpen van
- detectiebereik
- Teach-in-schakelpunt A2 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen van
- detectiebereik
- A2 met + UB
TEEenCH- Ik...NdEtecTion van objects prdeeNcenormaal gesloten modus
- Bedek de sensor met de hand of verwijder alle objecten uit het detectiebereik
- Teach-in-schakelpunt A2 met +UB
- Bedek de sensor met de hand of verwijder alle objecten uit het detectiebereik
- TEACH-IN-schakelpunt A2 met -UB
Deefa.- Ja, ja. verzamelenTiing van swHetch- Ikingpo- Ik- Nee.
A1=blindbereik,A2=nominale afstand
| LED displays |
| Displays afhankelijk van de werkwijze |
Rode LED |
Gele LED |
|
Teach-in-omschakelingspunt
Object gedetecteerd
Geen voorwerp gedetecteerd
Voorwerp onzeker ((Teach-IN ongeldig)
|
Uitflits op
|
flitsen uit
uit
|
| Normale werking |
uit |
Overschakeling |
| Fout |
op |
Vorige staat |
5Installatievoorwaarden
Als de sensor wordt geïnstalleerd bij een temperatuur van minder dan 0°C, dient deze goed te functioneren op het gebied van de beschermingsmaatregelen.het moet worden bevestigd in het midden van de behuizing draad.
