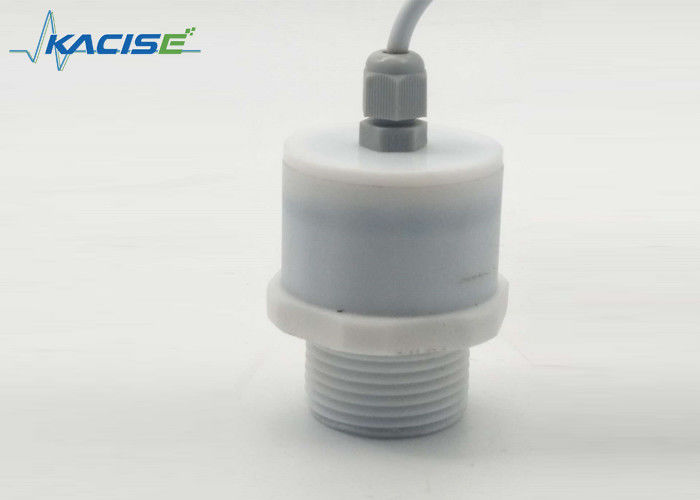

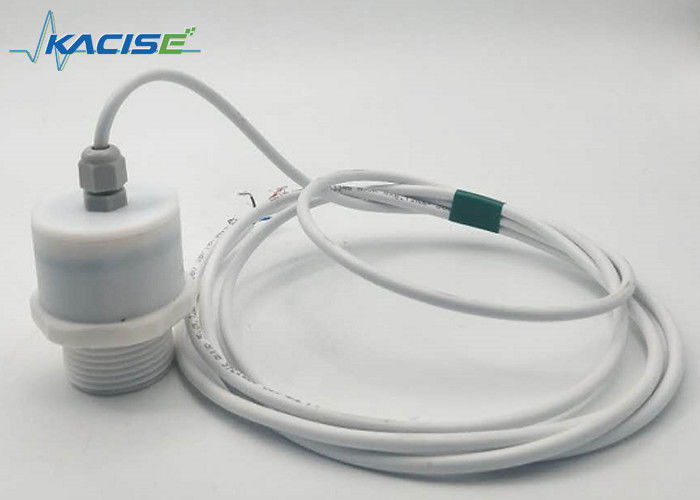

acise Best Verkopen PVDF Anti-Corrosieve Hoge Kwaliteit 4-20mA/0-5V Met RS485 Uitgang 12V Ingangsvermogen Ultrasone Niveausensor
1. Parameter
Algemene specificaties

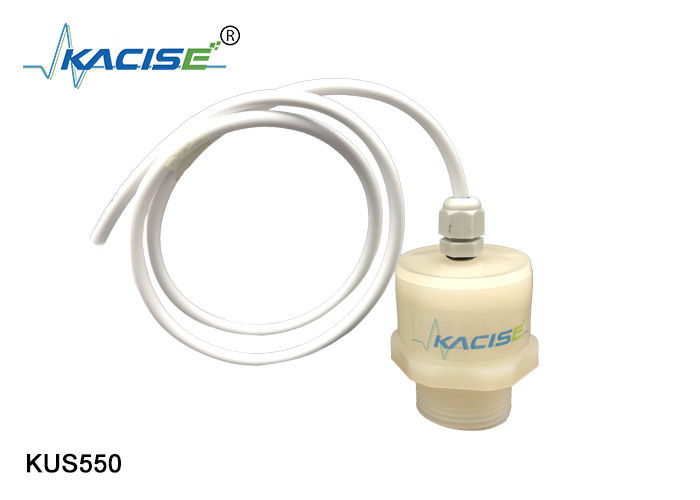

| KUS550 |
| Detectiebereik |
300...3000mm |
| Instelbereik |
300….3000 mm |
| Onbruikbaar gebied |
0 ... 300 mm |
| Standaard richtplaat |
100 x 100 mm |
| Transducerfrequentie |
circa 100 kHz |
| Reactievertraging |
ca. 40 ms |
Elektrische specificaties
| Bedrijfsspanning UB |
13 ... 30 V DC, rimpel 10%SS |
| Nullast voedingsstroom I0 |
≤ 45mA |
Uitvoer
| Uitvoertype |
- 1 Analoge 0-10V-uitgang programmeerbaar.
- 2 RS485-uitgang.
|
| Nominale bedrijfsstroom Ie |
100 mA, beveiligd tegen kortsluiting/overbelasting |
| Herhaal nauwkeurigheid |
≤1% |
| Temperatuur invloed |
±1,5% van volledige schaalwaarde |
Omgevingsomstandigheden
| Omgevingstemperatuur |
-25…70℃(248...343K) |
| Opslagtemperatuur |
-40…85℃(233...358K) |
Mechanische specificaties
| Verbinding |
5-aderige kabel |
| Beschermingsgraad |
IP67 |
| Materiaal behuizing |
PVC PVDF PTFE |
Omgevingsomstandigheden
| Omgevingstemperatuur |
-25…70℃(248...343K) |
| Opslagtemperatuur |
-40…85℃(233...358K) |
Mechanische specificaties
| Verbinding |
5-aderige kabel |
| Beschermingsgraad |
IP67 |
| Materiaal behuizing |
PVC PVDF PTFE |
2. Afmetingen
3. Elektronische interface en signaaldefinitie
4. Beschrijving van sensorfuncties
De analoge uitgang aanpassen.
De analoge uitgang kan naar wens van de gebruiker worden geprogrammeerd. Zoals werken aan schakeluitgang of werken aan liner-uitgang, alle parameters kunnen worden ingesteld via de RS485-interface.
Er kunnen 8 soorten uitgangsfuncties worden geprogrammeerd.
Alle instellingsroutine als volgt,
stap 1 stel één puntige afstand in via de RS485,
stap 2 stel nog een puntafstand in via de RS485.
Stap 3: stel het uitvoertype liner of switch in en stel de bijbehorende uitvoeropties in
Stap 4 start de sensor opnieuw op.
- Venstermodus normaal open en liner-modus positieve hellingsuitgangsfunctie.
- Venstermodus normaal gesloten en linermodus uitgangsfunctie met negatieve helling.
- Enkel schakelpunt, normaal open functie.
- Enkel schakelpunt, normaal gesloten functie.
- Enkelvoudig schakelpunt met hysterese-afstand normaal open functie.
- Enkelvoudig schakelpunt met hysterese-afstand normaal gesloten functie.
- Detectie van aanwezigheid van objecten - normale open functie.
- Detectie van objectaanwezigheid-gesloten open-functie.
Schakelpunt, afstand alleen instellen na inschakelen. De interne klok kan ervoor zorgen dat deze na 5 minuten na het inschakelen niet meer kan worden gewijzigd. Als de gebruiker het schakelpunt wil wijzigen, kan de gebruiker de verzoekafstand alleen instellen na een herstart van de stroomvoorziening.
Voor het RS485-uitgangstype.
Er zijn 2 soorten werkstijlen,
Eén voor automatische meting, de sensor meet herhaaldelijk de afstand of het niveau en de meetperiode kan door de UART worden ingesteld. Het meetresultaat kan elke keer worden opgehaald.
De andere stijl is de energiebesparende modus wanneer de sensor in de slaapstand staat, totdat de sensor het onderzoekscommando met precode heeft ontvangen. Het communicatieprotocol is Modus-RTU.
Het meetresultaat kan bijvoorbeeld worden gelezen door toegang te krijgen tot register 0x101 via het Modbus-protocol.
Neem voor meer informatie contact met ons op voor de software-engineeringgids.
5. Installatievoorwaarden
Als de sensor wordt geïnstalleerd bij een omgevingstemperatuur die lager is dan 0 ℃, zou deze goed moeten voldoen aan de beschermende maatregelen. Bij directe montage van de sensor in een doorgaand gat met behulp van de stalen moeren, moet deze in het midden van de schroefdraad van de behuizing worden bevestigd.
