Plaats van herkomst: | China |
Merknaam: | Kacise |
Modelnummer: | KUS-reeks |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | 15*20*15cm, 0.3kg |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 100+ |
Bereik: | 1m~50m | Voedingsspanning: | 3.3… 30 VDC |
---|---|---|---|
Werkstroom: | ≤ 10 mA | Uitgangssignaal: | 4-20mA/NPN/PNP/RS485/art |
Meetnauwkeurigheid: | ≤ 1% F.S. | Temperatuurcompensatie: | Ja |
Variërende resolutie: | 0.1mm/1mm | Werktemperatuur: | -40… 85℃ (233… 358K) |
Beschermingsklasse: | IP68 | Shell-materiaal: | PVDF |
Elektrische verbinding: | 5-kern boort de kabel (analoge output), 6 kabel (schakelaaroutput) uit | ||
Hoog licht: | Miniatuur ultrasone transducersensor,PVDF ultrasone transducersensor,PVDF miniatuur vloeistofniveausensor |

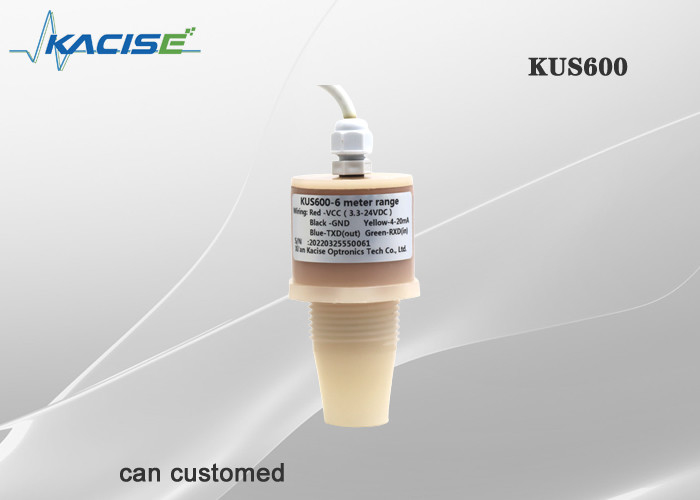

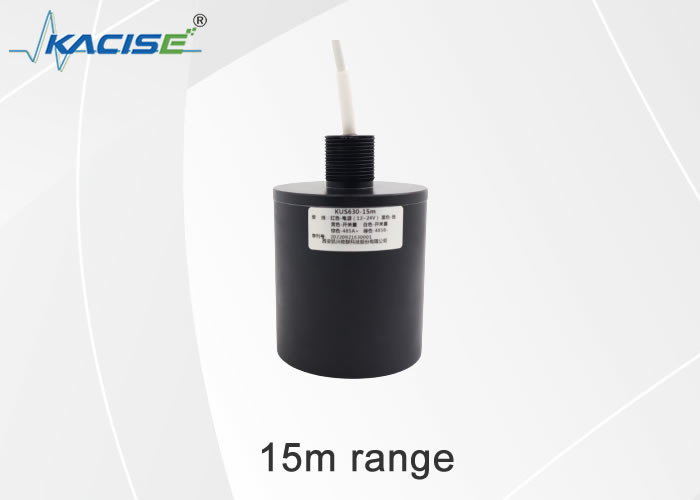

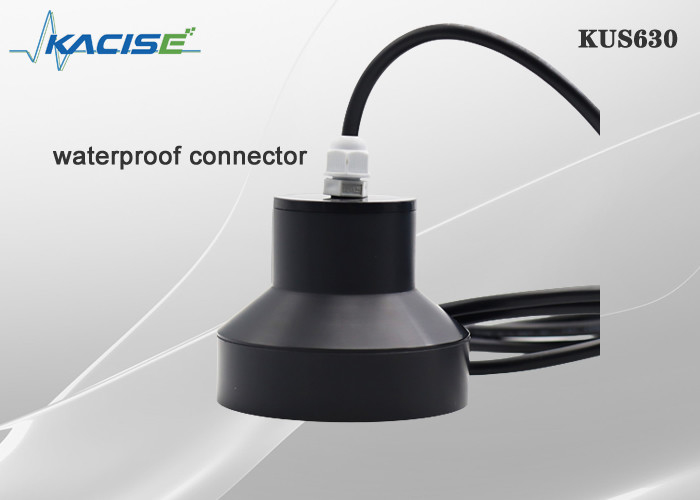

KUS-serie kleinste of miniatuur ultrasone transducer Ultrasone vloeistofniveausensor PVDF-materiaal
1. Functies
2. Beschrijving
De ultrasone object-/vloeistofniveausensor is geïnstalleerd op het bovenste deel van de container en onder de functionele controle van de gecombineerde eenheid en elektronische componenten, zendt de sonde een straal ultrasone pulsen uit naar het gemeten object.De geluidsgolf wordt gereflecteerd door het oppervlak van het object en een deel van de gereflecteerde echo wordt opgevangen door de sonde en omgezet in een elektrisch signaal.De tijd van ultrasone emissie tot herontvangst is evenredig met de afstand van de sonde tot het gemeten object.De elektronische unit detecteert deze tijd en berekent de gemeten afstand van de bekende geluidssnelheid zodat de niveauwaarde berekend kan worden.Aangezien temperatuur een effect heeft op de geluidssnelheid, moet de meter de temperatuur meten om de geluidssnelheid te corrigeren.Er zijn veel opties voor het vierdraadssysteem, dat tegelijkertijd 4-20mA en RS485-communicatie kan ondersteunen.

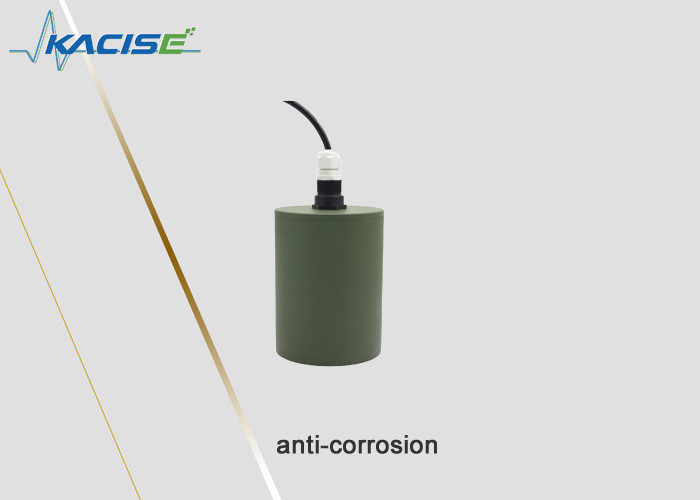

PVDF (polyvinylideenfluoride) heeft de sterkste taaiheid, lage wrijvingscoëfficiënt, sterke corrosieweerstand, verouderingsweerstand, weersbestendigheid en goede stralingsweerstand onder fluorkunststoffen.Het is geschikt voor gebruik op verschillende buitenplaatsen, detectie op afstand, on-site vloeistofniveau/niveauweergave.
3. Laag energieverbruik
Werkmodus ingesteld op 2 is een werkmodus met laag stroomverbruik.
Hoe de ultrasone niveau- en afstandssensor met laag stroomverbruik te realiseren
a) Gebruik IC's met een laag vermogen
We gebruiken bijna nieuwe IC's waardoor het stroomverbruik normaal gesproken laag is.
b) Regel het vermogen van elk circuit in de sensor.
Er zijn drie delen van het circuit in de sensor, het zendcircuit, het ontvangstcircuit en het basiscircuit van de mcu.De mcu realiseert stroomverbruikbeheer door controle van het werk van elk onderdeel van het circuit mogelijk te maken en regelt vervolgens het stroomverbruik.
c) Wanneer de mcu zelf niet werkt, gaat hij naar de slaapstand om het stroomverbruik verder te verminderen.
4. Installatievoorwaarden
Als de sensor is geïnstalleerd bij een omgevingstemperatuur die onder 0 ℃ daalt, zou hij het goed moeten doen met de beschermende maatregelen.Bij directe montage van de sensor in een doorgaand gat met behulp van de stalen moeren, moet deze in het midden van de schroefdraad van de behuizing worden bevestigd.
5. Bestelinformatie
KONS | Model | Ouitvoer | Maximaal bereik | Beschrijving |
550/600/630 | ||||
Aangepast | ||||
SW-1 | Schakeluitgang, SW-1 voor één schakeluitgang, SW-2 voor 2 schakeluitgangen | |||
mA | 3-draads 4-20mA uitgang | |||
5V | Uitgang is Vout 0-5V | |||
3V | Uitgang is Vout 0-3V | |||
RS485 | Uitvoer is RS485 | |||
TTL | UART TTL-uitvoer | |||
XX m |
XX m is het maximale bereik dat kan worden gedetecteerd, het maximale bereik is 5 meter Standaard is 2,5 meter |
|||
KUS | 550 | RS485 | 2m |
