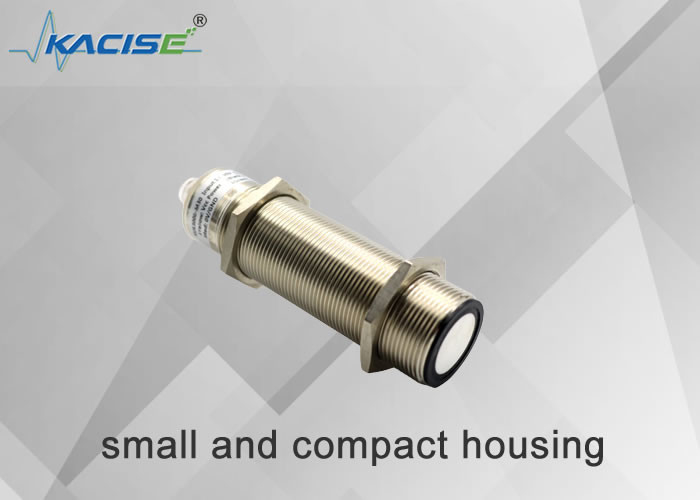

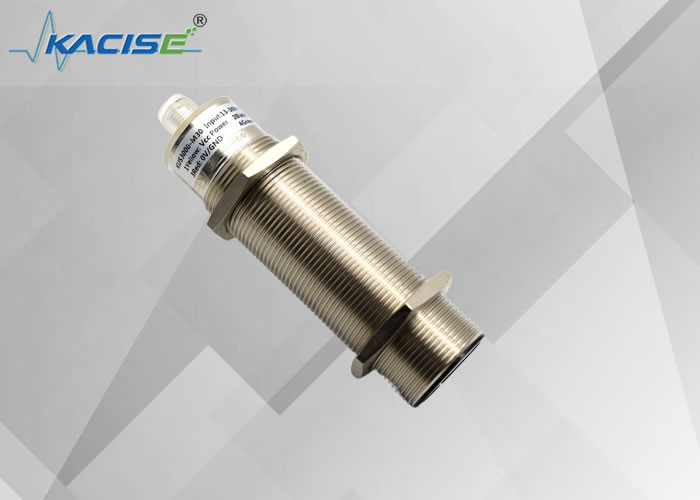

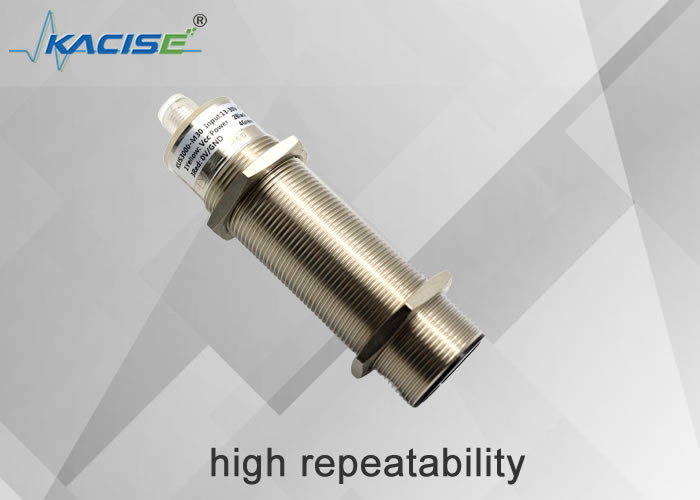

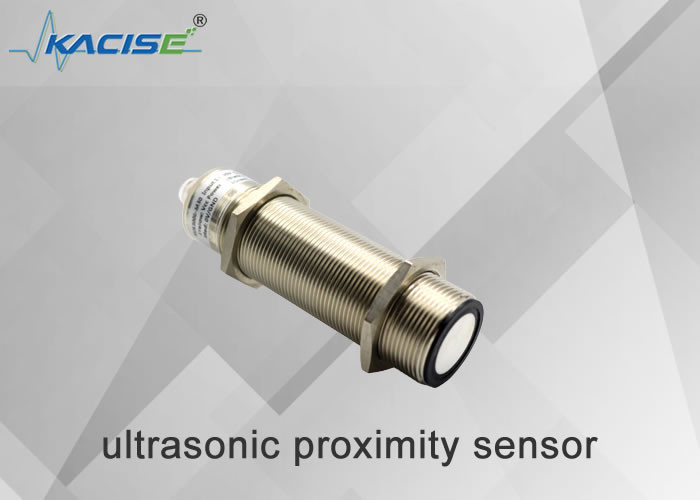

Kleine en zeer nauwkeurige KUS3000 M30 ultrasone afstandssensor

KUS3000 ultrasone Omvormersensor

Ultrasone Omvormersensor voor Afstand

KUS3000 de Sensor van de niveaunabijheid

Plaats van herkomst:

China

Merknaam:

Kacise

Certificering:

Modelnummer:

KUS3000 M30-Type1

Document:

KUS3000 Ultrasonic Level Me....1.pdf

Neem contact met ons op

Vraag een offerte

Productgegevens

Bereik:

2 m

Beschermingsklasse:

IP65

Materiaal:

Vernield koper ondersteunt aanpassing

Blinde vlek:

200 mm

halve krachthoek:

10°

Temperatuur:

-25~70℃

Precisie:

≤ 1%

Resolutie:

0.1 mm

Markeren:

KUS3000 ultrasone Omvormersensor

Ultrasone Omvormersensor voor Afstand

KUS3000 de Sensor van de niveaunabijheid

Betaling en verzendvoorwaarden

Min. bestelaantal

Prijs

onderhandelbaar

Verpakking Details

15*20*15cm, 0.3kg

Levertijd

5-8 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

100+

Verwante producten

KUS-W80 Onderwaterafstandssensor 200 kHz Transducer Frequentie en lage leegstroom voor onderwaterafstandsmeten

Vind de beste prijs

KUS-W50 Onderwater afstandssensor omgekeerde polariteitsbescherming en 0,6 m blind gebied voor naadloze onderwatermonitoring

Vind de beste prijs

KWD200 Ultrasone onderwatercommunicatiesensor

Vind de beste prijs

Hoge nauwkeurigheid KWD400 360 graden scanner Sonar Energieverbruik ≤ 12 W

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

Kleine en zeer nauwkeurige KUS3000 M30 ultrasone afstandssensor

Kleine en zeer nauwkeurige KUS3000 M30 ultrasone afstandssensor 0

1. Dimensionale structuur

De eenheid is mm.
Kleine en zeer nauwkeurige KUS3000 M30 ultrasone afstandssensor 1

2Elektrische interface

Opmerking: Dit product heeft twee kabel specificaties en de kabelbedradingsinstructies van de twee specificaties zijn als volgt:

Type A-kabel		Type B-kabel
Pin1	Bruin	Pin1	Geel
Pin2	Wit	Pin2	Zwart
Pin3	Blauw	Pin3	Rood
Pin4	Zwart	Pin4	Groen

De standaardkabelmix is gebaseerd op de door de klant ontvangen specificaties

3.Tecnische parameter

M30-type 1
Bereik	200... 2000 mm
Verstelbaar intervalbereik	200....2000 mm
Blinde vlek	0... 200 mm
Reactietijd	ca. 10 ms

Signaallamp

Blauw LED-licht

Het blauwe licht knippert om aan te geven dat de kalibratie kan worden uitgevoerd. Blauw en andere constanten geven aan dat de voeding van de sensor normaal is.Het blauwe licht knippert binnen 5 minuten nadat de stroom is ingeschakeld.Na 5 minuten is het blauwe licht altijd aan om aan te geven dat de sensor het kalibratiecommando niet kan ontvangen. .

Tellow led-licht

Het wordt gebruikt om aan te geven of het gemeten voorwerp is gedetecteerd. Tijdens de kalibratiefase knippert het gele licht om aan te geven dat de huidige kalibratie staat is vergrendeld,en het kan worden overgeschakeld naar de volgende kalibratie staat.

Rood LED-licht

Bij normale werking is het rode licht niet aan en is het rode licht aan om aan te geven dat er een storing is.

Tijdens het kalibratieproces geeft het knipperende rode licht aan dat de sensor de huidige echo-verlies of oneindige toestand vergrendelt en de gebruiker kan overschakelen naar de volgende kalibratie-toestand.

Elektrische parameters

Voerspanning	13... 30 V DC, speciale breedspanningsvereisten kunnen worden aangepast
Stroom zonder belasting I0	≤ 45 mA

IOT-spectrummodellen

Voerspanning	3.3-12 DC, golf 10 % SS.
Energieverbruik I0	≤ 15 mA, slaapmodus≤1 mA, seriële ontwaking,

Output

Outputtype	1 Schakelaar-uitgang PNP-uitgang normaal geopend en lang gesloten kan worden gekalibreerd 2 Schakelaaruitgang NPN-uitgang normaal open en lang gesloten programmeerbaar 3 Analoogspanningsuitgang 0-10V programmeerbaar. 4 Analoog 4-20mA uitgang programmeerbaar 5 RS485-uitgang E4 programmeerbaar.
Overstroming	200 mA, omgekeerde polariteitsbescherming, kortsluitingsbescherming
Standaardinstelling	M18 Schakelpunt A1: 150 mm Schakelpunt A2: 1000 mm M30 Type 1 schakelpunt A1 200 mm Schakelpunt A2: 2000 mm M30 type 2 schakelpunt A1 300 mm Schakelpunt A2: 4000 mm M30 type 3 schakelpunt A1 500 mm Schakelpunt A2: 6000 mm
Uitgangsspanningsdaling	≤ 2,5 V
Herhaalbaarheid	≤ 1 %
In- en uitschakelniveau f	≤ 13 Hz Hoge frequentie kan worden aangepast
Standaard hysterese-kenmerkende amplitude	5% van de ingestelde waarde, speciale eisen kunnen worden aangepast
Temperatuurcompensatiebereik	-40°C-85°C

Temperatuurvereisten

Werktemperatuur	-25...70°C ((248...343K)
Bergingstemperatuur	-40...85°C ((233...358K)

Beschrijving van het mechanische onderdeel

Even machine	V1-aansluiting ((M12×1), 4-pin
Beschermingsklasse	IP65 Andere kunnen worden aangepast
Schelpmateriaal	met een breedte van niet meer dan 50 mm

Notitie: Wanneer het product M18 en het product M30 een analoge uitgang van 4-20mA hebben, verschilt de verbindingsmethode van de meter van die van het product 550,600.Aangezien de uitgangsterminal van de M18- en M30-producten wordt aangedreven door VDD, zoals in figuur 1 wordt weergegeven, moet de meter worden aangesloten op de voedingspoort. Tussen de uitgangspoort en de uitgangspoort is het aansluitingsschema weergegeven in figuur 2:

Kleine en zeer nauwkeurige KUS3000 M30 ultrasone afstandssensor 2
Figuur 1 Schema van het stroomcircuit

Kleine en zeer nauwkeurige KUS3000 M30 ultrasone afstandssensor 3

Figuur 2 Schematisch schema van de verbindingsmethode
