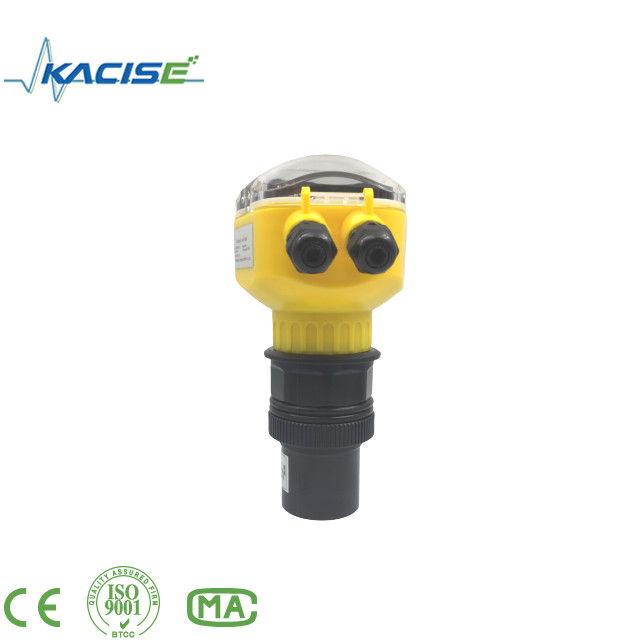

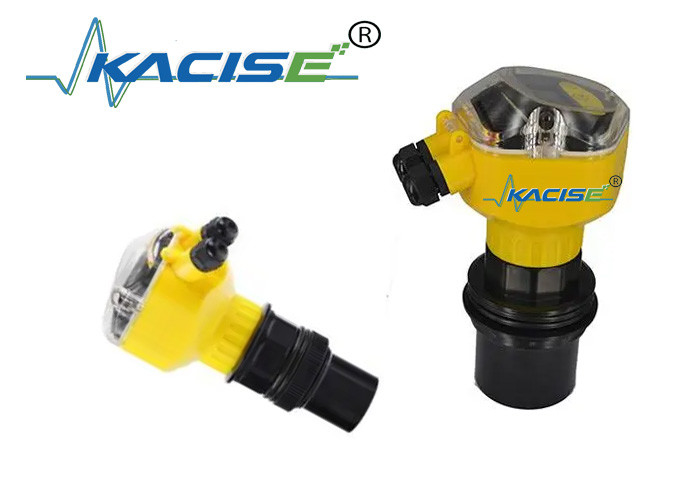

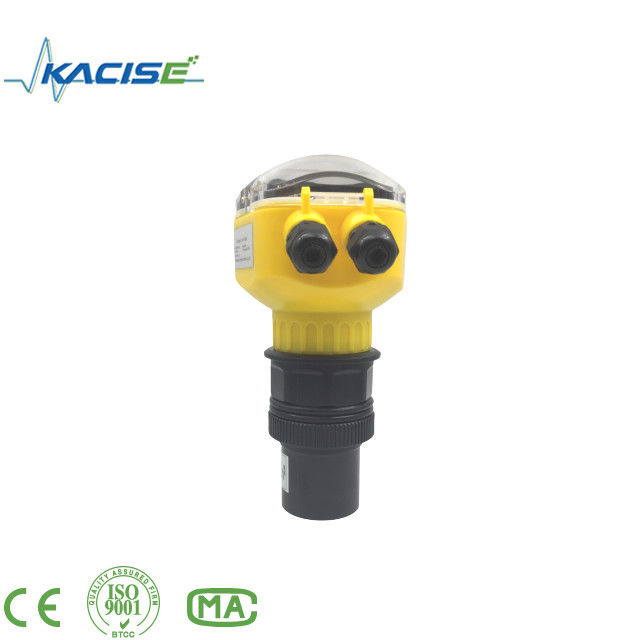

Geïntegreerde ultrasone niveaumeter met contactloze hoge nauwkeurigheid van 0,5% en Engels LED-display

4-draads 4~20mA/510Ω belasting

2-draads 4~20mA/250Ω belasting

24VDC (standaard)

220 V AC+15% bij 50 Hz

12VDC

Batterij

24VDC 120mA (standaard)

220 V AC+15% bij 50 Hz

12VDC

Batterij

Instrument-20~+60℃ weergeven,

omvormer-20~+80℃

Vertoningsinstrument -20~+60℃,

omvormer-20~+80℃

Standaard 10m

Max. 100m kan besteld worden (indien zonder elektromagnetische interferentie)

De specifieke kracht van split-type is als volgt:

Met alleen mA-uitvoer is dit 1,5 W/24 V (standaard);

Met alleen RS485-uitvoer is dit 0,9 W/24 V (optioneel);

Met zowel RS485- als mA-uitvoer is dit 1,6 W/24 V (optioneel);

Voeg twee relais toe, het vermogen wordt verhoogd met 0,8 W/24 V (optioneel);

Het vermogen van het 220VAC split-type is 5W/220VAC.

Het specifieke vermogen van een compact vierdraadsinstrument is als volgt:

Met alleen mA-uitvoer is deze 1W/24V (standaard);

Met alleen RS485-uitvoer is deze 0,6 W/24 V (optioneel);

Met zowel RS485- als mA-uitvoer is dit 1,1 W/24 V (optioneel);

Voeg twee relais toe, het vermogen wordt verhoogd met 1W/24V (optioneel);

Het vermogen van een 220VAC compact vierdraadsinstrument is 5W/220VAC.

Het uitgangsvermogen van het 24V compacte tweedraads instrument en de uitgangsstroomwaarde van het instrument zijn gerelateerd: (4mA/0,096W-20mA/0,48W)

1. De niveaumeter is niet uitgelijnd met het vloeistof- of materiaalniveau

2. Het vloeistofniveau fluctueert sterk

3. Het materiaaloppervlak is extreem oneffen

4. Het vloeistofoppervlak heeft een dikkere schuimlaag

5. De bodem van de container is niet vlak nadat de vloeistof is geleegd en het materiaal is geleegd

6. Buiten meetbereik

1. Pas de uitlijningsrichting van de niveaumeter aan en gebruik een waterpas om te kalibreren en een plastic buis aan de container toe te voegen

2. Gebruik een niveaumeter met een groter bereik

3. Gebruik een niveaumeter met een groter bereik of andere meetmethoden

4. Hervat uiteraard het werk na het toevoegen van vloeistof of materiaal

5. Gebruik een niveaumeter met een groter bereik

1. Het materiaalniveau komt in de dode hoek

2. De afstandsmeetwaarde is groter dan de installatiehoogte

3. Er is sprake van sterke elektromagnetische interferentie

4. Voorwerpen die geluidsgolven blokkeren

5. Op de niveaumeter wordt een metalen flens voorbereid

6. Het uitzendende oppervlak of de zijkant van de sonde is in contact met metaal

1. Zet de niveaumeter omhoog of voorkom dat het niveau te hoog wordt

2. Wijzig de installatiehoogte naar de juiste waarde

3. Het instrument moet op aarde worden aangesloten en de niveaumeter afschermen

4. Wijzig de installatiepositie of voeg kunststofbuizen toe

5. Ga over op kunststof flenzen

6. Gebruik rubberen pads om te isoleren van metaal
