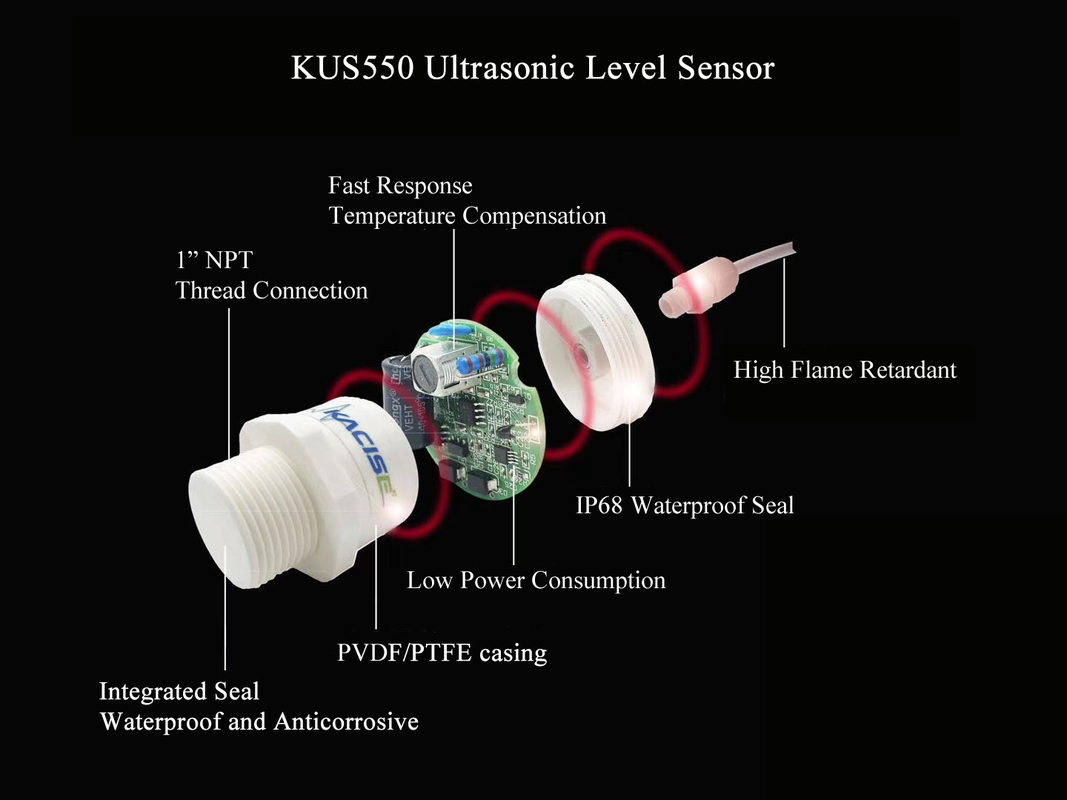

KUS550 Ultrasone afstandssensor
1. Productkenmerken:
- Ze is erg gevoelig.
- Compact en robuust.
- IP68 hoog beschermingsniveau.
- Corrosiebestendige behuizing, geschikt voor corrosief medium en toepassing
2Toepassing
- Meting van het tankniveau
- Meting van het niveau van de bak
- Detectie van de nabijheidszone
- Mensenopsporing
- Robotbereiksensor
- Autonome navigatie
- Navigatie met meerdere sensoren
- Afstandsmeting
- Objectdetectie op lange afstand
- Industriële automatisering
3. Productbeschrijving

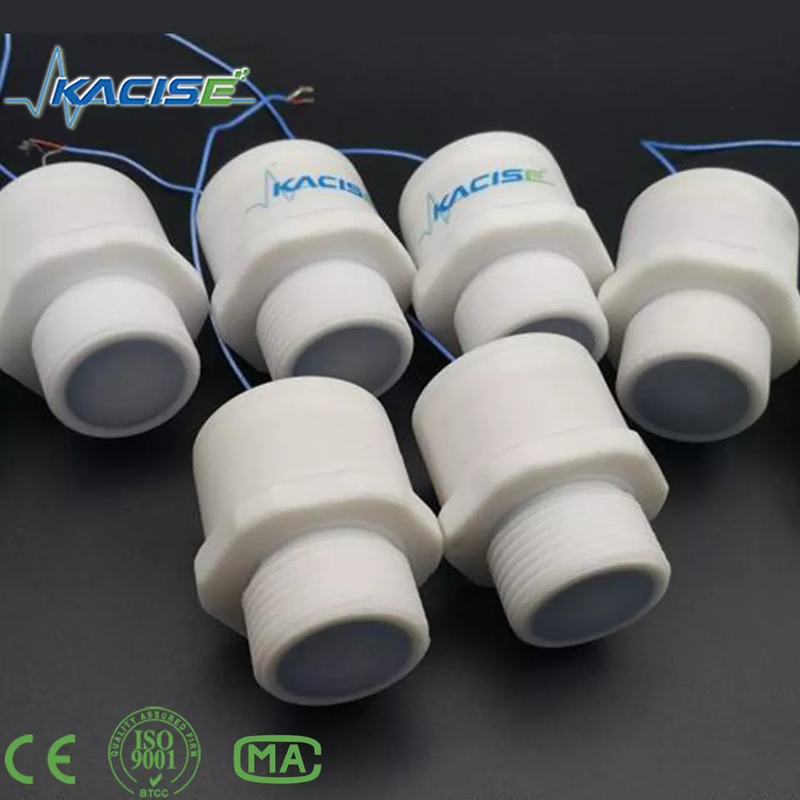

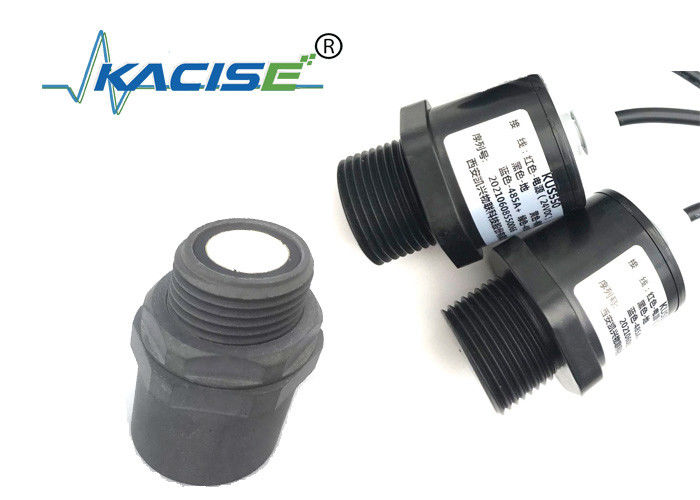

Deze sensor zorgt voor detectie en bereik van zeer korte tot lange afstand, in een compacte, robuuste PVC-behuising, ontworpen om aan IP65 te voldoen.
4. Parameter
(1)Algemene specificaties
| Model: KUS550 |
| Meetbereik |
0.25m~3m (5m aanpasbaar) KUS550A
0.15m-0.6m ((1m aanpasbaar) KUS550B;
|
| Blinde vlek |
De dode zone van KUS550A is 0... 250 mm (binnen 250 mm is een onstabiele werkzone, het wordt niet aanbevolen om in dit bereik te werken); de dode zone van KUS550B is 0-150 mm; |
| Voerspanning |
3.3... 30 VDC, rimpel 10 % SS |
| Werkstroom |
≤ 45 mA (snelste meetsnelheid), typisch stroomverbruik ≤ 10 mA; |
| Uitgangssignaal |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analoge uitgang. |
| Meetsnauwkeurigheid |
≤ 1 % F.S. |
| Temperatuurcompensatie |
- Ja, dat klopt. |
| Verscheidenheid van resolutie |
0.1 mm; |
(2)Arbeidsomstandigheden
| Werktemperatuur |
-40...85°C (233...358K) |
| Bergingstemperatuur |
-40...85°C (233...358K) |
(3)Overige instructies
| Elektrische aansluiting |
5-kernkabel (analoge uitgang), 6-kernkabel (switch-uitgang). |
| Beschermingsklasse |
IP68 |
| Schelpmateriaal |
PVC/PVDF/PTFE/ABS |
5. Afmetingen
6Draadverbinding
7Beschrijving van sensorfuncties
(1) Aanpassing van de analoge output.
De analoge output kan worden geprogrammeerd zoals de gebruiker dat wil.
Er zijn 8 soorten uitvoerfuncties die geprogrammeerd kunnen worden.
Alle instellingsroutines zijn als volgt:
stap 1 instellen van één puntige afstand door de RS485,
stap 2 instelt een andere puntige afstand door de RS485.
Stap 3 instellen van de uitgangssoort voering of schakelaar, en de bijbehorende uitgangsopties
Stap vier, herstart de sensor.
- De uitgangsfunctie van de positieve helling in de venstermodus normaal geopend en de uitgangsfunctie van de positieve helling in de voering.
- De uitgangsfunctie van de venstermodus normaal gesloten en de uitgangsfunctie van de linermodus met negatieve helling.
- Een enkel schakelpunt, normaal open functie.
- Een enkel schakelpunt, normaal gesloten functie.
- Een enkel schakelpunt met hysteresis gap normaal open functie.
- Eén schakelpunt met hysteresisgap normaal gesloten functie.
- Detectie van voorwerp aanwezigheid - normale open functie.
- Detectie van voorwerp aanwezigheid gesloten open functie.
De interne klok kan verzekeren dat het niet kan worden gewijzigd na 5 minuten na het aanzetten.De gebruiker kan de afstand alleen instellen na het opnieuw opstarten van de stroom..
(2)Voor het RS485-uitgangstype.
Er zijn twee soorten werkstijlen.
De sensor meet de afstand of het niveau herhaaldelijk en de meetperiode kan door de UART worden ingesteld.
De andere stijl is de energiebesparende modus wanneer de sensor in slaap staat, totdat de sensor het vraagcommando met pre-code heeft ontvangen.
Het meetresultaat kan bijvoorbeeld worden gelezen door toegang te krijgen tot het register 0x101 via het Modbus-protocol.
Voor meer informatie kunt u contact met ons opnemen voor de gids voor software-engineering.
