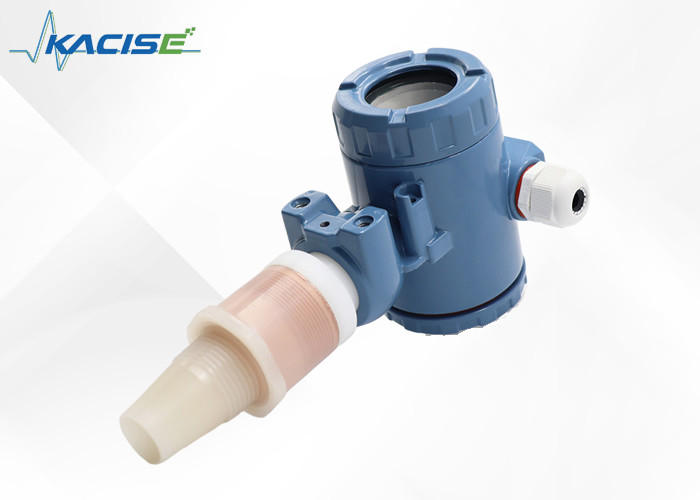

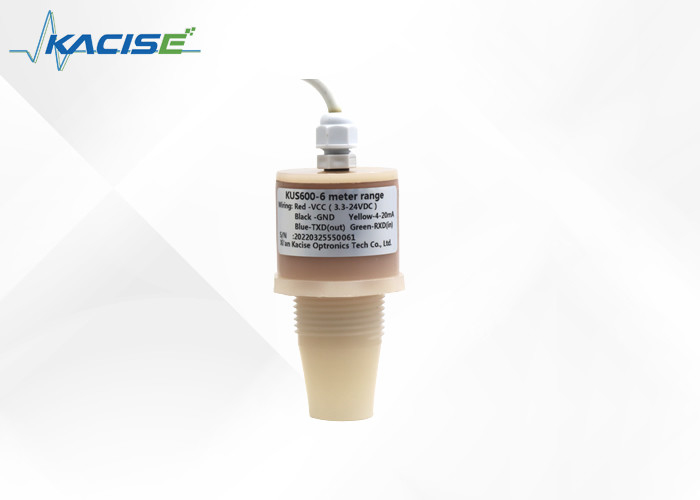

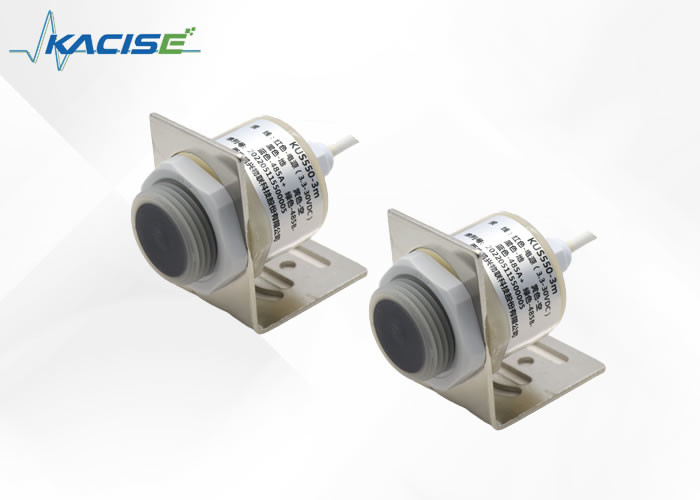

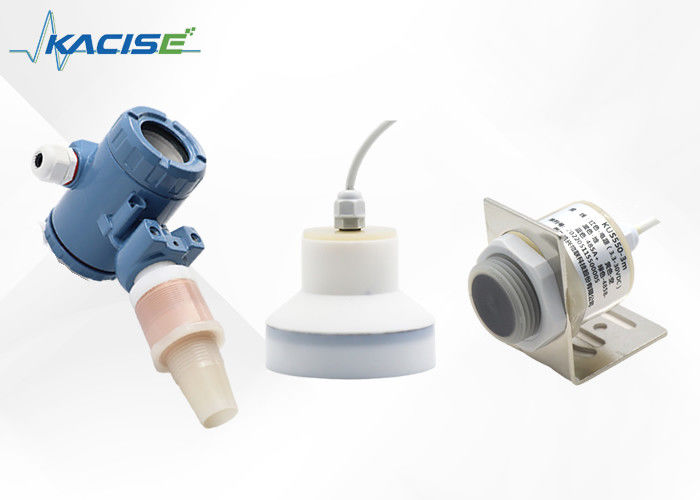

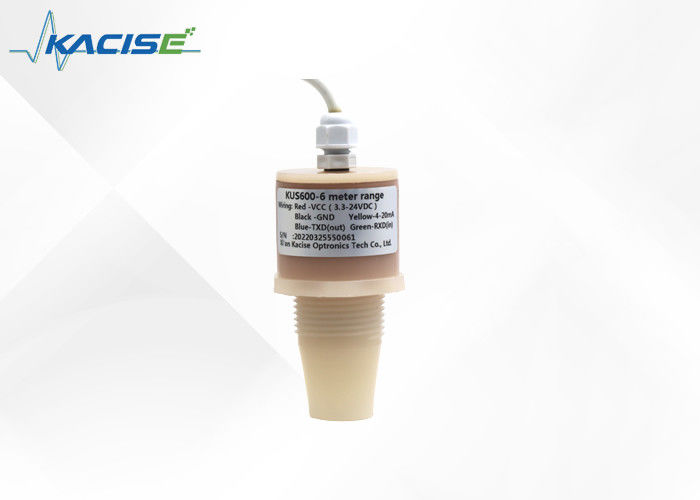

KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie

KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie

  • KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie
  • KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie
  • KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie
  • KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie
KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie
Productdetails:
Plaats van herkomst: China
Merknaam: Kacise
Modelnummer: KUS550 / KUS600 / KUS630 / KUS640
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: Negotiable
Verpakking Details: 15*20*15cm, 0.3kg
Levertijd: 5-8 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 100+
Contact
Gedetailleerde productomschrijving
Bereik: 1m~10m Voedingsspanning: 3.3… 30 VDC
Werkstroom: ≤ 10 mA Outputsignaal: 4-20mA/NPN/PNP/RS485
Meetnauwkeurigheid: ≤ 1% F.S. Temperatuurcompensatie: Ja
Uitstrekkende resolutie: 0,1 mm Werktemperatuur: -40… 85℃ (233… 358K)
Beschermingsklasse: IP68 Shell-materiaal: PVDF
Elektrische verbinding: 5-kern boort de kabel (analoge output), 6 kabel (schakelaaroutput) uit

Ultrasone sensor uit de KUS-serie

1. Functies

  • Automatische vermogensaanpassing, versterkingsregeling, temperatuurcompensatie
  • maakt gebruik van tetrafluorethyleenmateriaal, dat in verschillende corrosieve scènes kan worden gebruikt
  • Hoge precisie en resolutie
  • Met de onderdrukkingsfunctie van interferentie-echo om de authenticiteit van meetgegevens te waarborgen


2. Beschrijving

De ultrasone object-/vloeistofniveausensor is geïnstalleerd op het bovenste deel van de container en onder de functionele controle van de gecombineerde eenheid en elektronische componenten, zendt de sonde een straal ultrasone pulsen uit naar het gemeten object.De geluidsgolf wordt gereflecteerd door het oppervlak van het object en een deel van de gereflecteerde echo wordt opgevangen door de sonde en omgezet in een elektrisch signaal.De tijd van ultrasone emissie tot herontvangst is evenredig met de afstand van de sonde tot het gemeten object.De elektronische unit detecteert deze tijd en berekent de gemeten afstand van de bekende geluidssnelheid zodat de niveauwaarde berekend kan worden.Aangezien temperatuur een effect heeft op de geluidssnelheid, moet de meter de temperatuur meten om de geluidssnelheid te corrigeren.Er zijn veel opties voor het vierdraadssysteem, dat tegelijkertijd 4-20mA en RS485-communicatie kan ondersteunen.



Naast een laag stroomverbruik hebben ze ook een uitstekende corrosieweerstand. Bij de meting wordt de gepulseerde ultrasone golf verzonden door de sensor (transducer) en de geluidsgolf wordt opgevangen door dezelfde sensor nadat deze is gereflecteerd door het oppervlak van het object , en omgezet in een elektrisch signaal, en de afstand tussen de sensor en het gemeten object wordt berekend door de tijd tussen de emissie en ontvangst van de geluidsgolf.Aangezien de corrosiewerende ultrasone niveaumeter contactloze metingen uitvoert, is het gemeten medium bijna onbeperkt en kan het op grote schaal worden gebruikt om de hoogte van verschillende vloeistoffen en vaste materialen te meten.



3. Laag energieverbruik

Werkmodus ingesteld op 2 is een werkmodus met laag stroomverbruik.

Hoe de ultrasone niveau- en afstandssensor met laag stroomverbruik te realiseren

a) Gebruik IC's met een laag vermogen

We gebruiken bijna nieuwe IC's waardoor het stroomverbruik normaal gesproken laag is.

b) Regel het vermogen van elk circuit in de sensor.

Er zijn drie delen van het circuit in de sensor, het zendcircuit, het ontvangstcircuit en het basiscircuit van de mcu.De mcu realiseert stroomverbruikbeheer door controle van het werk van elk onderdeel van het circuit mogelijk te maken en regelt vervolgens het stroomverbruik.

c) Wanneer de mcu zelf niet werkt, gaat hij naar de slaapstand om het stroomverbruik verder te verminderen.



4. Installatievoorwaarden
Als de sensor is geïnstalleerd bij een omgevingstemperatuur die onder 0 ℃ daalt, zou hij het goed moeten doen met de beschermende maatregelen.Bij directe montage van de sensor in een doorgaand gat met behulp van de stalen moeren, moet deze in het midden van de schroefdraad van de behuizing worden bevestigd.



5. Bestelinformatie





KONS Model Ouitvoer Maximaal bereik Beschrijving
  550/600/630/640
Aangepast
  SW-1 Schakeluitgang, SW-1 voor één schakeluitgang, SW-2 voor 2 schakeluitgangen
mA 3-draads 4-20mA uitgang
5V Uitgang is Vout 0-5V
3V Uitgang is Vout 0-3V
RS485 Uitvoer is RS485
TTL UART TTL-uitvoer
    XX m

XX m is het maximale bereik dat kan worden gedetecteerd, het maximale bereik is 5 meter

Standaard is 2,5 meter

KUS 550 RS485 2m


KUS corrosiebestendige PVDF / PTFE ultrasone niveausensor afstandssensor in de voedingsmiddelen / medische / chemische industrie 0
