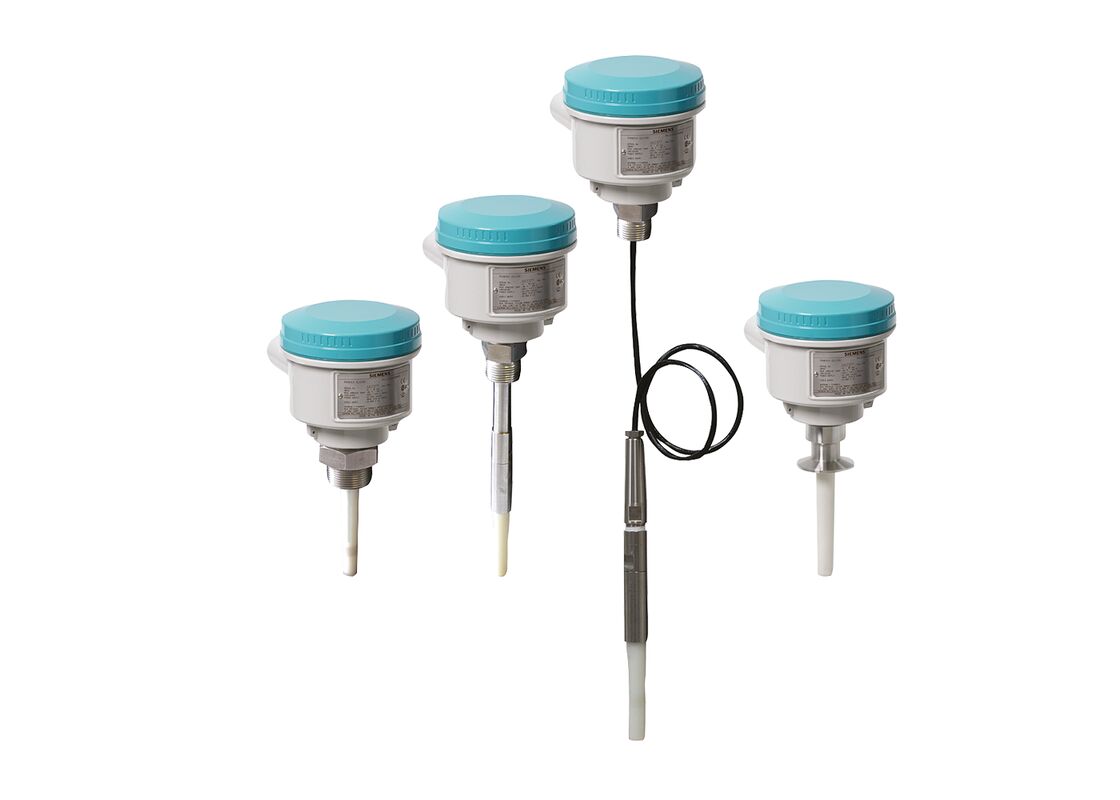

Pointek CLS200 - Standaardcapaciteitsniveauschakelaar
De Pointek CLS200 (standaardversie) is een veelzijdige inverse frequentieverschuiving capaciteitsniveau en materiaal detectie schakelaar met configureerbare staaf / kabel opties en uitgang configuraties.Ideaal voor het detecteren van vloeistoffenDeze schakelaar heeft geavanceerde afstemmingsmogelijkheden om opbouw op de sonde te negeren.
Modelnummer:7ML5631-.....-... 7ML5632-.....-... 7ML5633-.....-... 7ML5634-... 7ML5630-...
Belangrijkste voordelen
- Een potvormige constructie beschermt het signaalcircuit tegen schokken, trillingen, vochtigheid en condensatie
- Hoge chemische weerstand voor veeleisende industriële omstandigheden
- Niveaudetectie onafhankelijk van de grondreferentie van de tank of de buis
- Ongevoelig voor productophoping als gevolg van hoogfrequente oscillatie
- Drie LED-indicatoren voor sensorstatus, uitgangsstatus en vermogen
- Geschikt voor API 2350-nalevingsvereisten
Toepassingen
De Pointek CLS200 standaardversie beschikt over drie LED-indicatoren met een basis relais en een solid-state switch alarm.De galvanisch geïsoleerde voeding aanvaardt een breed spanningsbereik (12 tot 250 V AC/DC)Bij gebruik met thermische isolatie bieden het roestvrij staal en de PPS (PVDF-optioneel) proefmaterialen een temperatuur tot 125 °C (257 °F) op door het proces natte delen.
De schakelaar detecteert materialen met dielectrische constanten van 1,5 of hoger door veranderingen in de oscillerende frequentie te controleren, met instellingen voor detectie vóór of bij contact.De CLS200 werkt onafhankelijk van tankwanden of leidingen, waardoor de noodzaak van externe referentie-elektroden in niet-geleidende vaten zoals beton of kunststof wordt weggenomen.
Primaire toepassingen
- Bepaling van het niveau van vloeistoffen en slurries
- Bewaking van de voorraad van poeders en korrels
- Toepassingen voor drukvaten
- Installaties in gevaarlijke gebieden
Configuratie
Technische specificaties
Werkwijze:
capacitieve niveau-detectie van omgekeerde frequentiestoot
Meetbeginsel:
capacitieve niveau-detectie van omgekeerde frequentiestoot
Gemeten variabele:
Verandering in picoFarad (pF)
Specificaties voor de uitvoer
Relais-uitgang:
1 relais SPDT-formulier C
Maximale contactspanning:
30 V DC / 250 V AC
Maximale contactstroom:
5 A DC / 8 A AC
Max. Schakelcapaciteit:
150 W DC / 2000 VA AC
Tijdvertraging:
1... 60 s
Volledige uitslag:
met een breedte van niet meer dan 50 mm
Max. Schakelspanning:
30 V gelijkstroom / 30 V piek wisselstroom
Maximale belastingstroom:
82 mA
Spanningsdaling:
< 1 V, typisch bij 50 mA
Milieuomstandigheden
Omgevingstemperatuur:
-40... +85°C (-40... +185°F)
Opbergtemperatuur:
-40... +85°C (-40... +185°F)
Installatiecategorie:
II
Verontreinigingsgraad:
4
Gemiddelde omstandigheden
Compatibele media:
Vloeistoffen, vaste stoffen, slurries en interfaces
Minimale dielectrische constante:
1.5
Procestemperatuur (zonder thermische isolatie):
-40... +85°C (-40... +185°F)
Procestemperatuur (met thermische isolator):
-40... +125°C (-40... +257°F)
Procesdruk (staafversie):
-1... +25 bar g (-14,6... +365 psi g)
Procesdruk (kabelversie):
-1... +10 bar g (-14,6... +150 psi g)
Verwerkingsdruk (versie met schuifkoppel):
-1... +10 bar g (-14,6... +150 psi g)
Ontwerp en bouw
Materiaal van de behuizing:
met een breedte van niet meer dan 50 mm
Optioneel thermisch isolator:
316L roestvrij staal
Verbinding:
Verwijderbaar eindblok, max. 2,5 mm2
Grade van bescherming:
IP65/Type 4/NEMA 4 (optioneel IP68)
Inlaat van de kabel:
2 x M20 x 1,5 draad (optie: 2 x 1⁄2" NPT-leidingsinvoer met inbegrip van 1 afgesloten invoer)
Stroomvoorziening:
12... 250 V AC/DC, 0... 60 Hz max. 2 W
Certificeringen en goedkeuringen
CSA
FM
CE
UKCA
RCM
ATEX
UKEX
Lloyds Register
WHG
VLAREM II
Goedkeuring van het model (China)
SIL
Gerelateerde producten en accessoires
| Deelnummer |
Beschrijving |
| 7ML1830-1AP |
EASY AIMER II, ALUMINIUM, 3/4 inch NPT met 1 inch gegalvaniseerde koppeling |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 inch NPT met 3/4 - 1 inch PVC koppeling |
| 7ML1830-1DL |
SENSGUARD, 3/4" NPT (PPS) voor de POINTEK CLS100 |
| 7ML1830-1DM |
SENSGUARD, 1" BSPT (PPS) voor POINTEK CLS100 |
| 7ML1830-1JA |
CABLE GLAND, 1/2" NPT, DIP voor algemeen gebruik |
| 7ML1830-1JB |
CABLE GLAND, 1/2" NPT, explosiebestendige |
| 7ML1830-1JC |
M20 x 1,5 kabelklier (algemeen gebruik en stofontploffingsbescherming) |
| 7ML1830-1JD |
CABLE GLAND, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE |
Testmagneet |
| 7ML1830-1JF |
Versterker / stroomvoorziening |
| 7ML1830-1JK |
LCD-scherm voor CLS 200, digitaal |
| A5E01163672 |
Spare Synprene-pakking, versies met behuizing, voor versies IP65 |
| A5E01163673 |
Onderdeel van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen |
| A5E01163674 |
CLS200/CLS300/LC300 Voor standaardversies vervangend aluminium blinde deksel |
| A5E01163676 |
CLS200/300 Aluminium deksel met venster |
| A5E01163677 |
Kit, sensor voor kabelen, PPS, standaard, Viton |
| A5E01163678 |
Kit, sensor voor kabel eenheden, PPS, digitaal, Viton |
| A5E01163679 |
Kit, sensor voor kabelen, PPS, standaard, FFKM |
| A5E01163680 |
Kit, Sensor voor kabel-eenheden, PPS, Digitaal, FFKM |
| A5E01163681 |
Kit, sensor voor kabelen, PVDF, standaard, FKM |
| A5E01163682 |
Kit, sensor voor de kabelunit, PVDF, Digital, FKM |
| A5E01163683 |
Kit, sensor voor kabelunit, PVDF, standaard, FFKM |
| A5E01163684 |
Kit, sensor voor kabelunit, PVDF, Digitaal, FFKM |
| A5E01163685 |
Onderdeel, 316L roestvrijstalen bevestigingsbeugel |
| A5E01163686 |
Reserveknop, PROFIBUS-aansluiting, alleen IP65-versies |
| A5E03251681 |
Kit, CLS200 standaard, zender |
