| Plaats van herkomst: | China |
| Merknaam: | Kacise |
| Modelnummer: | GXB50-400 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Karton |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100+ |
| Lengte: | 521mm | Breedte: | 248mm |
|---|---|---|---|
| Hoog: | 216mm | Bevestigingsgaten: | M18 |
| Resonante frequentie: | 5-10HZ | Buitenste montagegat afstand/L1 (mm): | 378/377,8 |
| Afstand binnenste montagegat/L2(mm): | 162/161.9 | Maximale verticale vervorming (mm): | 96,5 |
| Verticale statische belasting (Kg): | 1761 | Verticale statische stijfheid (Kg/mm): | 2235 |
| Verticale dynamische stijfheid (Kg/mm): | 75,8 | 45° maximale vervorming (mm): | 137.2 |
| 45° statische belasting (Kg): | 1241 | 45 ° statische stijfheid (kg/mm): | 125,6 |
| 45° dynamische stijfheid (Kg/mm): | 37.8 | Maximale vervorming van zijophanging (mm): | 101.6 |
| Zijhangende statische belasting (Kg): | 464 | Zijhangende statische stijfheid (Kg/mm): | 46,8 |
| Stijfheid zijophanging (Kg/mm): | 38.2 | Materiaal: | SS304 |
| Gewicht (kg): | 27 | Of het nu gaat om productaanpassing: | Ja |
product beschrijving

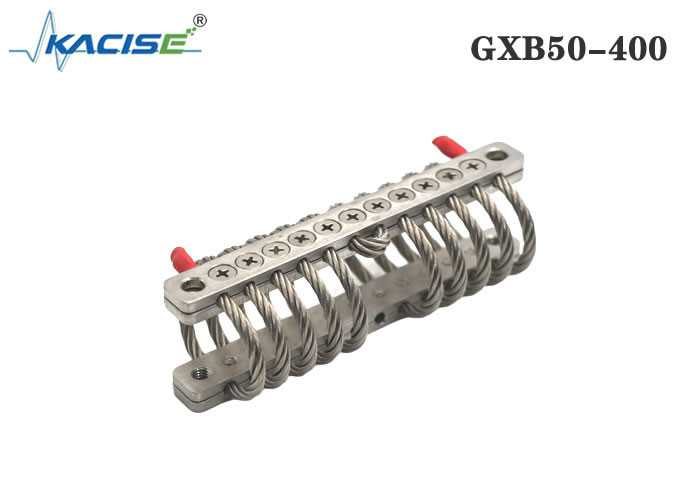

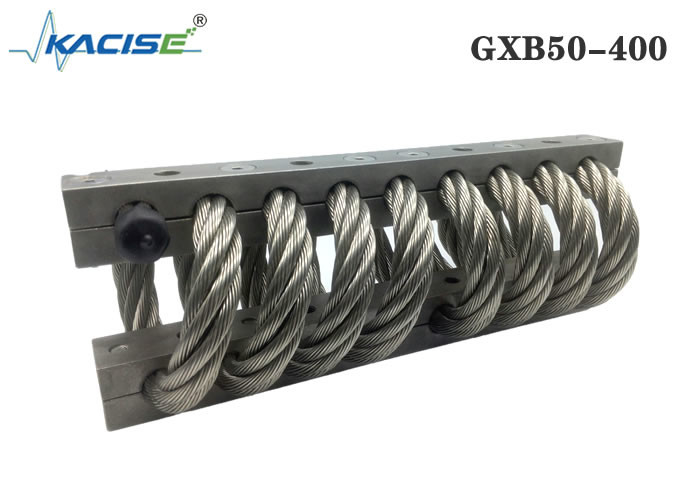

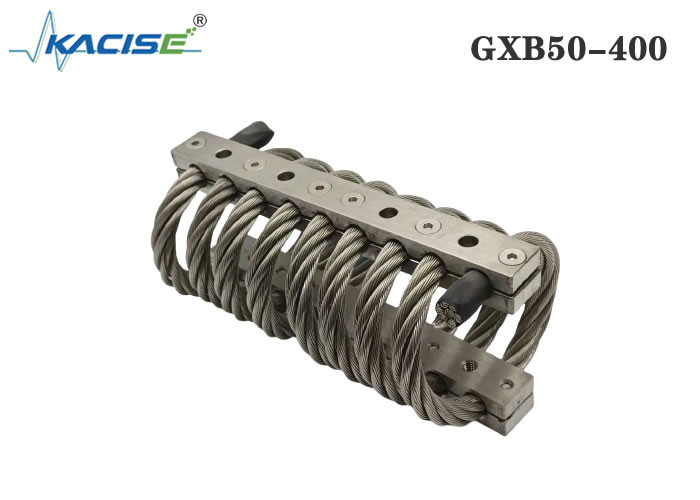

Een staalkabelisolator is een zeer hoogwaardige schokdemper en trillingsisolator die in eindeloze toepassingen kan worden gebruikt.
Kabelisolatoren zijn zeer nuttige trillingsdempers omdat ze uitstekende trillingsisolatieprestaties behouden bij maximale schokken in zware omgevingsomstandigheden zoals chemische vervuiling of extreme temperaturen.
Product Maattabel
| Productnummer | hoog (mm) | Breedte (mm) | Productgewicht (kg) | Installatie methode | Gatgrootte (mm) | Draadmaat (mm) | Verzonken conus | |
| JGX-286-8-X-16860-AS | 216 | ± 6.35 | 248 | 27.2 | A, B, C, D, E, S | Ø19,8 + 0,13- 0,38 | M18X2.5 | 90° |
Druk op Fit Test-gegevensblad
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 17610 | 96,5 | 2236 | 758 |
45° schuine persfitting Gegevensblad belastingstest
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 12410 | 137.2 | 1256 | 378 |
Shear Rolling Load Test-gegevensblad
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4640 | 101.6 | 468 | 468 |
Kabeltrillingsdempers hebben de volgende voordelen:
1: Met niet-lineaire stijfheid
2: Allround schokdemping
3: De resonantiefrequentie is laag en het laagfrequente schokabsorptie-effect is goed
4: Corrosiebestendigheid, hoge en lage temperatuurbestendigheid, kan blijven werken in ruwe omgevingen
5: Eenvoudige installatie, onderhoudsvrij, lange levensduur
Productstructuurdiagram
Gids voor installatie van staalkabelisolator
1. Controleer voor de installatie zorgvuldig of het montagegat overeenkomt met het montagegat van de trillingsdemper, bijvoorbeeld of de schroefdraad hetzelfde is, enz.
2, het installatiegat is schoon, er is geen braam, roest, schade en andere gebreken.
3. Omdat de trillingsdemper een elastisch onderdeel is, heeft hij tijdens het werken een beetje beweegbare ruimte nodig.Controleer vóór de installatie zorgvuldig of er apparatuur in het installatiegedeelte aanwezig is die de installatie beïnvloedt en of de beweegbare ruimte van de trillingsisolator voldoende is.Controleer voor installatie of de trillingsdemper in goede staat verkeert en geen defecten vertoont.
4. Zorg voor een geschikte schroevendraaier en koevoet.
5, installeer eerst de isolator op zware apparatuur of vaste apparatuur, installatieschroeven hoeven niet te worden vastgedraaid, zodat de isolator enigszins actief kan zijn.
6. Installeer het aansluitapparaat aan de andere kant van de trillingsdemper.Als het montagegat enigszins verkeerd is uitgelijnd, kunt u de trillingsdemper verplaatsen of een koevoet gebruiken om het montagegat van de trillingsisolator uit te lijnen met het montagegat van de apparatuur en vervolgens de bevestigingsschroef vastdraaien.
7. Draai na het bevestigen van de positie van het apparaat alle bevestigingsschroeven vast.
Meer informatie over draadkabelisolatoren
Een staalkabelisolator is een zeer hoogwaardige schokdemper en trillingsisolator die in eindeloze toepassingen kan worden gebruikt.Kabelisolatoren zijn zeer nuttige trillingsdempers omdat ze uitstekende trillingsisolatieprestaties behouden bij maximale schokken in zware omgevingsomstandigheden zoals chemische vervuiling of extreme temperaturen.Ze hebben een lange levensduur en kunnen zich aanpassen aan elastische verplaatsingen in alle dimensies, waardoor trillingsisolatie in meerdere richtingen mogelijk is en ze kunnen op veel verschillende manieren worden geïnstalleerd.
Er is elastische ondersteuning voor zware machines zoals generatoren en trillingsisolatie voor delicate toepassingen zoals precisie-instrumenten, transport van raketten en satellieten, processors, communicatie-eenheden, bescherming voor navigatie- en lanceersystemen en grootschalige constructie.De werktemperatuur voor staalkabelisolatoren is -75°C-+175°C, tot +370°C en elke staalkabelisolator heeft een verzachte niet-lineaire stijfheid.De maximale dynamische verplaatsing is meer dan 70 procent van de ruimte die de houder inneemt, de dynamische stijfheid neemt af naarmate de verplaatsing toeneemt.
