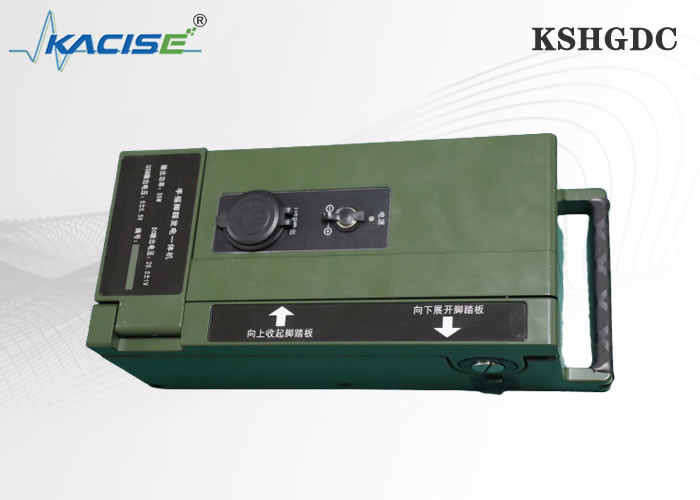

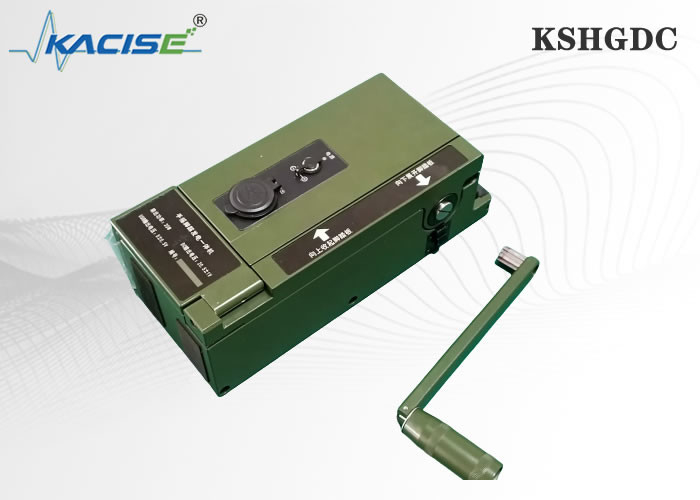

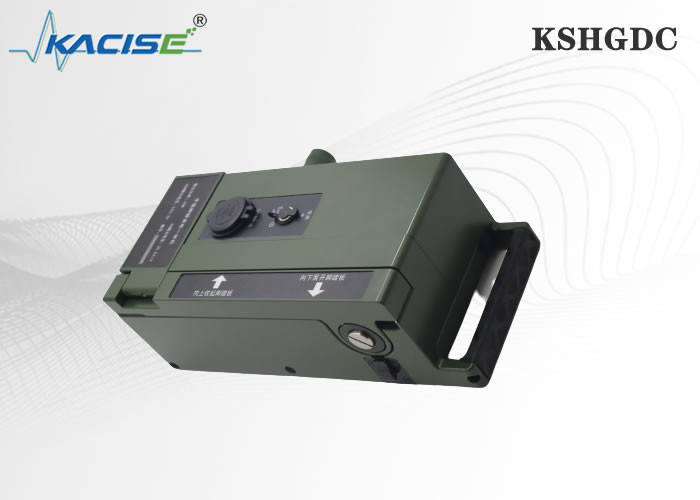

KSHGDC 65W draagbare militaire handkraakgenerator voor radiotechnologie

KSHGDC Militaire handwielgenerator

1.Algemene beschrijving
1.1 Toepassing
Deze handgenerator is een opkomende DC-energiebron voor het opladen van radio's en batterijen met 16,8 V en 5 V spanning.Het kan continu stroom leveren en in zwevende lading werken. De opslagbatterij voor militaire noodgevallen..

Productkenmerken:

• Het apparaat wordt op elk moment in het veld met de hand aangedreven.
• Het totale vermogen bedraagt meer dan 10 W, klein en krachtig
• Voorziet in 12V-uitgang en USB 5V-uitgang voor het aansturen van verschillende apparaten
• Geheel aluminium legering, steviger en betrouwbaarder
• De hele machine is minder dan 600g, meer draagbaar

1.2 Belangrijkste specificaties
Hoofdparameters

1.3 Het pakket bestaat uit

2 Operationeel beginsel

Deze handgenerator wordt bediend door arbeidskrachten. door middel van gear up, het produceert de drijvende kracht om de permanente magneet synchrone generator om stroom te genereren. de wisselspanning,na rectificatie met siliciumdiodeDe uitgangsspanning voor het opladen is ongereguleerd.

2.1 Versnellingsbak

Het vermogen van deze handgenerator wordt door drie serieversnellingen overgedragen, het vermogen van de handgrepen wordt overgedragen aan de rotorversnellingsas van de generator en de rotor laat draaien.De totale transmissieverhouding I=Il xI2=7.46x6.71 =50 Aangezien de draaiveldraad 11 Or/min is, is de draaiveldraad van de generator ongeveer 3000 r/min.

2.2 De generator.

De structuur van de generator is van het type out-rotor; de stator bestaat uit driefasige verspreide en gepijpelde wikkels in sterverbinding.De rotor is gemaakt van zeldzame aard permanente magneet is stervormig en achtpoolWanneer de handgrepen worden gedraaid, is er een relatieve beweging van het magnetisch veld ten opzichte van de stator.en 3-fasige wisselspanning wordt geïnduceerd in de stator winding met een frequentie van ongeveer 200 Hz.

2.3 Circuitonderdeel

Het circuit bestaat uit een 3-fasen bruggerichtmachine en een condensatorfilter.Het digitale scherm geeft de werkende toestand aan, inclusief spanning en stroom. Controleer de schommelingssnelheid om de groene indicator aan te houden tijdens de schommeling van de kruk, de gele LED, moet versnellen en de rode LED om de indicator snelheid naar beneden.
