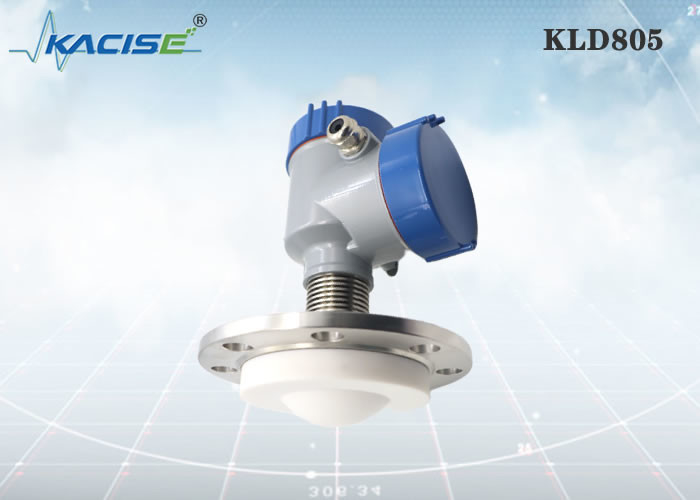

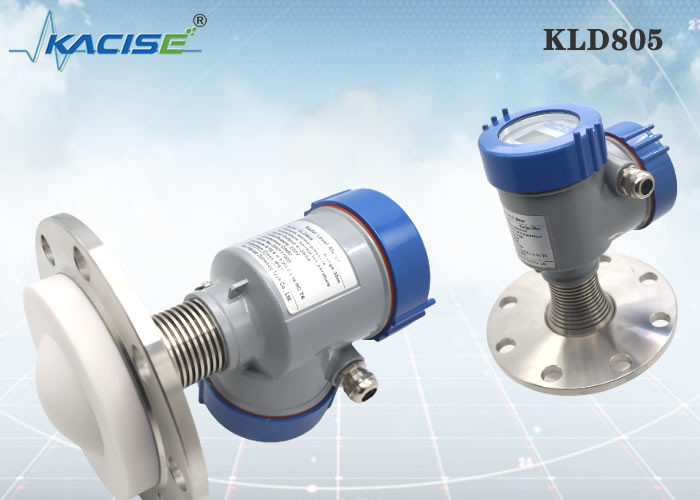

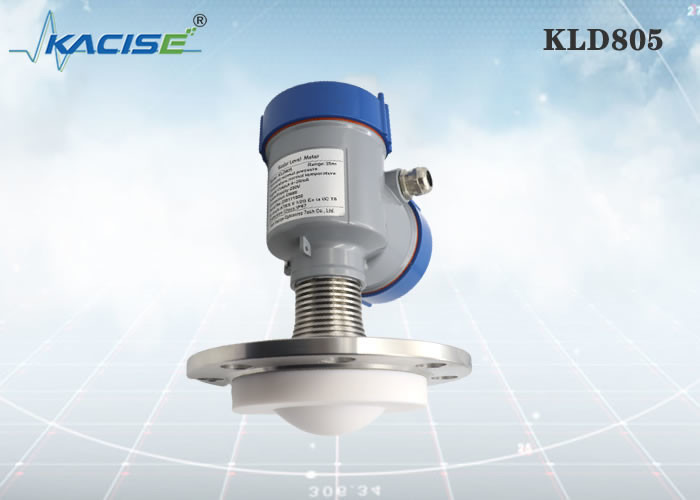

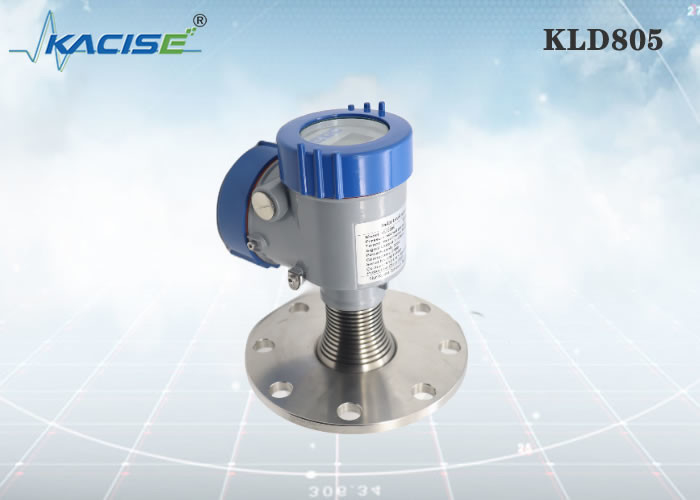

KLD805 80G FM-radarniveau sensor
Inleiding
Apure radar level meter werkt op 76-81 GHz, met een maximaal meetbereik van 100 m en een minimale blinde zone van 10 cm. Het ondersteunt 4-draad en 2-draad applicaties.
Een hogere werkfrequentie en een kortere golflengte maken het ideaal voor vaste stoffen, ook voor stoffen met een hoge stofgehalte en temperaturen tot + 200°C.De radar bestaat uit een elektronisch circuit gekoppeld aan een lensantenne en een flenst voor snelle en gemakkelijke positionering.
Kenmerken
PTFE-materiaal:hydrofobisch, niet-vochtig, met een hoge dichtheid en bestand tegen hoge temperaturen.
VOORDEELEN VAN HET GEBRUIKEN VAN PTFE gevulde verbindingen
• Uitstekende chemische weerstand
• Een breed bereik aan bedrijfstemperatuur
• Uitstekende diëlektrische eigenschappen
• Niet-stick, lage wrijving
• Geen broosheid of veroudering
• Een glad oppervlak kan worden bereikt
• Niet bevochtigend
• Uitstekende corrosiebescherming
• Elektrische isolatie
• Hoge thermische stabiliteit en vlambestandheid
• Weerstaanbaarheid
• Naleving van de voorschriften voor voedsel
|
KLD805
|
Medium: sterke corrosieve vloeistof, stoom, schuim,
hoge temperatuur en hoge druk
Metingsbereik: 0,1 m~10/20/30/60/100 m
Procesverbinding: flens ≥ DN80
Procestemperatuur: -40 ∼200°C
Verwerkingsdruk: -0,12,5 MPa
Antenna-grootte: 76 mm lensantenna (afhankelijk van de grootte van de flens)
Materiaal van de antenne: PTFE/overal vullen
Genauigheid: ±1 mm
Beschermingsklasse: IP67
Centrale frequentie: 80 GHz
Starthoek: 3°
Stroomvoorziening: twee draden /DC24V
met vier draden /DC12~24V
vierdraad /AC220V
Gehalte: aluminium / plastic / roestvrij staal
Signaluitgang: twee-draad /4...20mA/HART-protocol
vierdraad 4...20mA/ RS485 Modbus
|
Installatie
1Installatie van flenzen
Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.
① datumvlak
② het midden van het vat of de symmetrieas
2.Hefinstallatie
Installatievereisten
Bij de installatie van het instrument moet worden vermeden dat het boven de inlaat van het materiaal wordt geplaatst en moet worden geprobeerd verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roeren van roeiers, enz.
Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.
Installatieverbindingsdiagram:
De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de lanceerhoek van het product.
Te lange installatie verbinding zal de radar prestaties beïnvloeden.
Afmetingen
Afmeting van de behuizing
Eenheid in mm:
