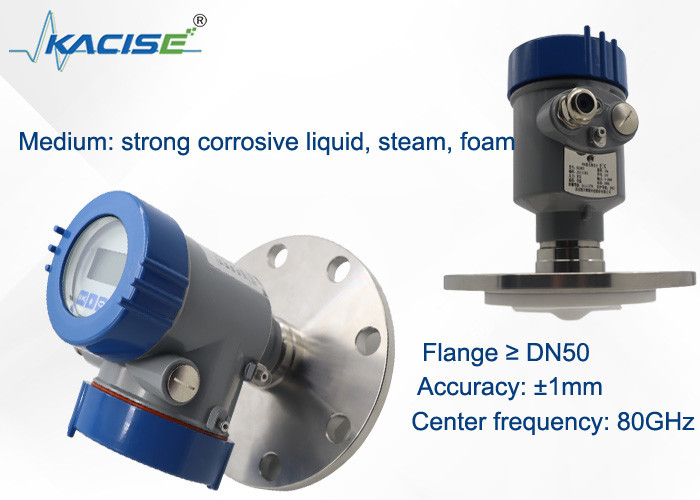

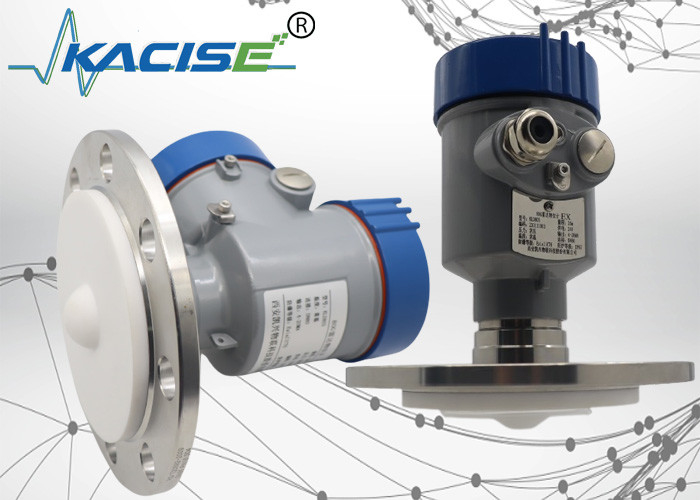

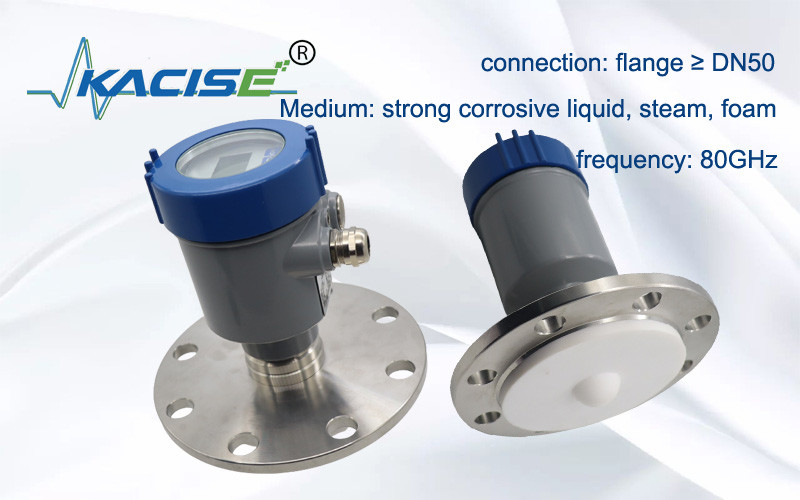

Kacise RS485 Radar Level Transmitter 80G Verstelbare frequentie Radar Level sensor 100m OEM
De Kacise RS485 radarbevingszender is een uitstekend en zeer geavanceerd apparaat ontworpen voor nauwkeurige niveau meting.het biedt opmerkelijke flexibiliteit en nauwkeurigheidDeze sensor kan worden verfijnd om zich aan te passen aan verschillende toepassingsscenario's, waardoor optimale prestaties in verschillende omgevingen worden gewaarborgd.
De zender is uitgerust met een RS485-interface, waardoor naadloze communicatie met andere besturingssystemen mogelijk is.het vergemakkelijken van efficiënte gegevensoverdracht en afstandsbewakingHet vermogen tot een bereik van maximaal 100 m maakt het geschikt voor een breed scala aan opslagtanks en -vaten, hetzij in de chemische, olie- of waterzuiveringsindustrie.het biedt fabrikanten de mogelijkheid om het aan te passen en te integreren volgens specifieke projectvereistenDe robuuste constructie van het apparaat zorgt voor een betrouwbare werking, zelfs onder moeilijke en uitdagende omstandigheden.het verstrekken van langdurige en stabiele niveausensorvermogen.
1.De productdimensie
2Werkingsbeginsel
De radarantenne zendt een smalle microgolfpuls uit die wordt gereflecteerd wanneer deze het oppervlak van het geteste medium bereikt en vervolgens opnieuw door het antennesysteem wordt ontvangen.De signalen worden naar het elektrische circuit verzonden en vervolgens omgezet in niveausignalen.Aangezien de transmissiesnelheid van de magnetron zo snel is, is de tijd die nodig is voor de transmissiesnelheid van de magnetron tot aan het oppervlak van het geteste medium en vervolgens terug naar de oppervlakte is bijna nul.
- Ik weet het niet.
3. Technische kenmerken
¢ Millimetergolf radar, de meetnauwkeurigheid kan tot ±2 mm bereiken en de minimale meetblinde zone is 0,05 m.
De kleinere antenne voldoet aan de meting van meer werkomstandigheden.
- Een verscheidenheid aan lensantennes, kleinere lanceerhoeken, meer geconcentreerde energie, sterkere echosignalen en een hogere betrouwbaarheid dan andere radarproducten onder dezelfde industriële en mijnbouwomstandigheden.
Het heeft een sterkere penetratie en kan normaal worden gebruikt bij hechting en condensatie.
¢ Het dynamische signaalbereik is groter en de meting van lage dielectrische constante media is stabieler.
¢ Meerdere meetmodi, radarrespons in snelle meetmodus
4. Technische specificatie en modelkeuze
| Model |
KLD803 |
| Gemiddeld |
sterk corrosieve vloeistof, stoom, schuim |
| Meetbereik |
0.1m~10/20/30/60/100m |
| Procesverbinding |
flenzen ≥ DN50 |
| Procestemperatuur |
-40 ̊130°C
|
| Procesdruk |
-0,12,5 MPa |
| Grootte van de antenne |
34 mm lensantenne (afhankelijk van de grootte van de flens) |
| Materiaal voor antennes |
PTFE |
| Precisiteit |
±1 mm (bereik onder 35 m) ±5 mm (bereik tussen 35 m en 100 m) |
| Beschermingsklasse |
P67 |
| Centrale frequentie |
80 GHz |
| Starthoek |
3° |
| Stroomvoorziening |
Twee-draad / DC24V / vier-draad / DC12~24V / vier-draad / AC220V |
| Hoesjes |
aluminium/roestvrij staal |
| Signaluitgang |
twee-draad /4...20mA/HART-protocol vier-draad /4...20mA/ RS485 Modbus |
5. Installatievereisten
Bij de installatie van het instrument moet worden vermeden dat het boven de inlaat van het materiaal wordt geïnstalleerd en moet worden geprobeerd om verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roerpaddels, enz.
6Elektrische aansluiting
Stroomvoorziening
(4 ¢ 20) mA/HART ((2 draad)
De stroomvoorziening en het uitgangsstroomsignaal delen een afgeschermde kabel met twee kernen.
(4 ¢ 20) mA ((4 draad/6 draad)
De stroomvoorziening moet apart worden aangedreven.en een vier-kern afgeschermde kabel wordt gebruikt voor de stroomvoorziening en het stroomsignaal (het stroomsignaal en de RS485-interface kunnen tegelijkertijd worden uitgebracht, en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).
RS485/Modbus
De stroomvoorziening moet afzonderlijk worden aangedreven, en een vierkern afgeschermde kabel wordt gebruikt voor stroomvoorziening en digitaal signaal.,en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).
7- Verbinding.
8.Veiligheidsgids
Gelieve de voorschriften van de plaatselijke voorschriften voor elektrische installaties na te leven.Alle werkzaamheden aan de elektrische onderdelen van het instrument moeten worden uitgevoerd door vakmensen die een formele opleiding hebben gevolgd.. Controleer op het etiket van het apparaat of de productspecificatie aan uw eisen voldoet.Zorg ervoor dat de spanning van de voedingsvoorziening in overeenstemming is met de voorschriften van het instrument.
9Beschermingsgraad
Dit apparaat voldoet volledig aan de eisen van de beschermingsklasse IP66/67, zorg er dan voor dat de kabelverzegelkop waterdicht is.
Hoe kan worden gewaarborgd dat de installatie voldoet aan de eisen van IP67:
Zorg ervoor dat de afdichtingskop niet beschadigd is.
Zorg dat de kabel niet beschadigd is.
Zorg ervoor dat de gebruikte kabels voldoen aan de voorschriften voor elektrische aansluitingen.
Voordat u de elektrische interface binnengaat, buigt u de kabel naar beneden om ervoor te zorgen dat er geen water in de behuizing stroomt, zie 1
Alsjeblieft trek de kabelklier aan, zie 2
Sluit de ongebruikte elektrische aansluiting aan met een blinde stekker, zie 3
10.Sensor lineariteit
Straalhoek
De straalhoek is de straalhoek waarbij de energiedichtheid van de radargolf de helft van haar maximale waarde (3 dB breedte) bereikt.Mikrogolven zenden signalen uit buiten het straalbereik en kunnen worden gereflecteerd door interfererende voorwerpen.
| Lens antenne diameter |
Φ32 mm
lens Antenne
|
Φ42 mm
lens Antenne
|
Φ76 mm
lens Antenne
|
Φ74,7 mm
lens Antenne met luchtreiniging
|
| Straalhoek |
7° |
6° |
3° |
3° |
Hoe groter de antenne en hoe kleiner de straalhoek α, hoe minder interferentie-echo's worden gegenereerd.
Voor nauwkeurigere metingen moet worden vermeden om interne apparaten te installeren (zoals grensschakelaars, temperatuursensoren, bases, vacuümringen, verwarmingsspellen, baffels, enz.).) binnen het bereik van de signaalstraal.

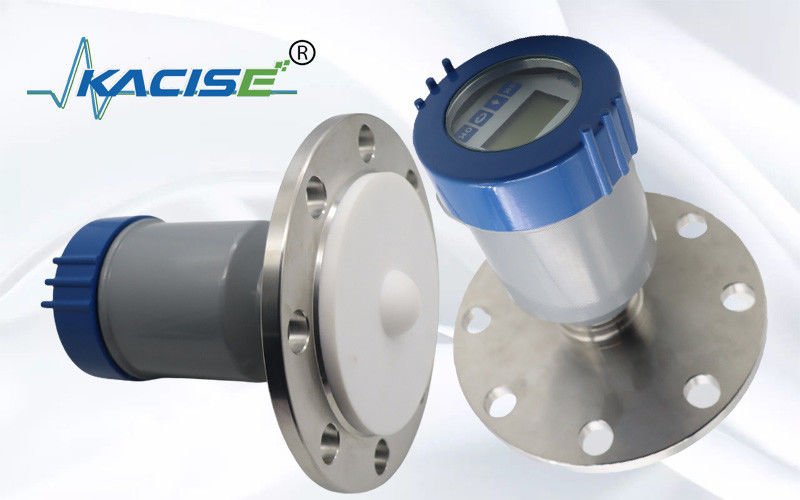

Productshow van de KLD800-serie
