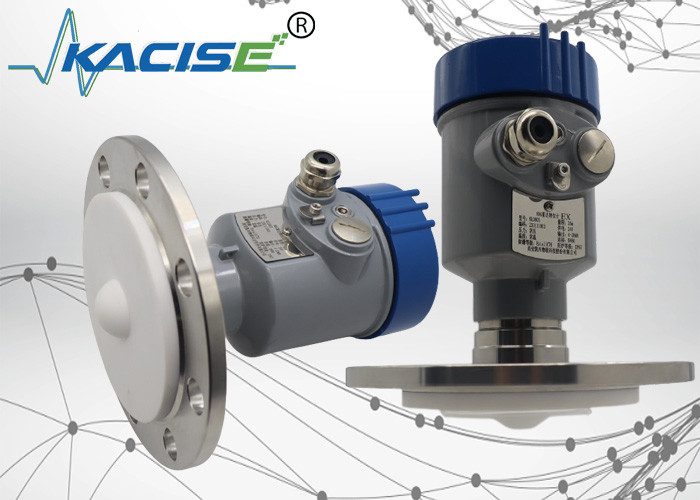

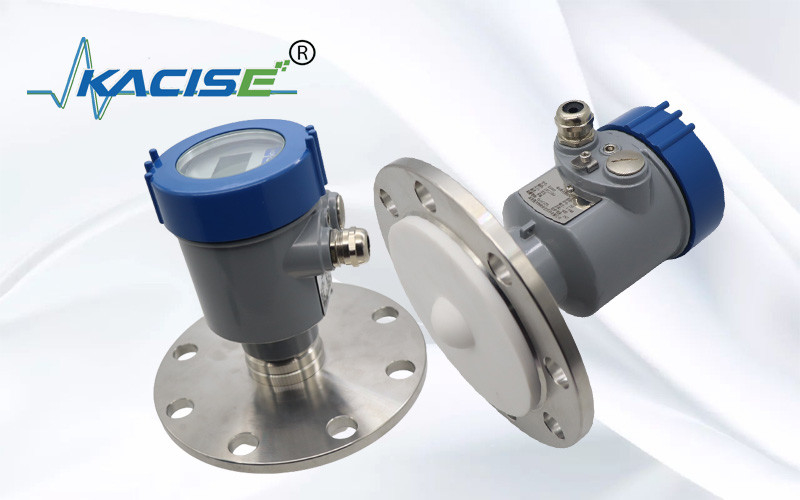

OEM 80GHz verstelbare frequentie radar niveau zender met Exia IIC T6 Ga/Exd ia IIC T6 Gb explosiebestendige en IP67 bescherming

De OEM Radar Level Transmitter 80G Adjustable Frequency Radar Level Meter is een opmerkelijk apparaat op het gebied van niveau meting.het met hoge precisie aan verschillende toepassingsscenario's kan aanpassenDeze zender is ontworpen met geavanceerde radartechnologie die elektromagnetische golven uitzendt om het niveau van stoffen te detecteren.zelfs in harde industriële omgevingenDe frequentieaanpassingsfunctie geeft het de flexibiliteit om met verschillende materialen en tankgeometrieën om te gaan.Het helpt bedrijven om productieprocessen te optimaliseren., het effectiever beheren van de voorraad en de veiligheid en efficiëntie van de activiteiten te waarborgen.

De radarantenne zendt een smalle microgolfpuls uit die wordt gereflecteerd wanneer deze het oppervlak van het geteste medium bereikt en vervolgens opnieuw door het antennesysteem wordt ontvangen.De signalen worden naar het elektrische circuit verzonden en vervolgens omgezet in niveausignalen.Aangezien de transmissiesnelheid van de magnetron zo snel is, is de tijd die nodig is voor de transmissiesnelheid van de magnetron naar het oppervlak van het geteste medium en vervolgens terug naar het oppervlak is bijna nul.

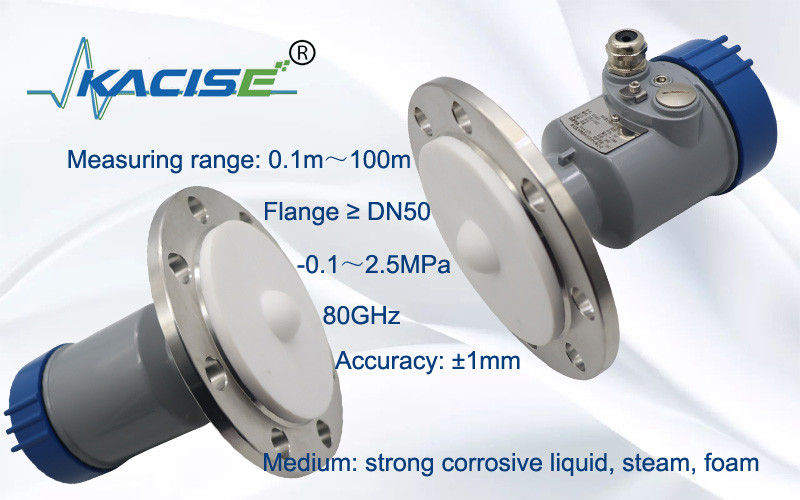

• Millimetergolf radar, de meetnauwkeurigheid kan tot ±2 mm bereiken en de minimale meetblinde zone is 0,05 m.
• De kleinere antenne voldoet aan de meting van meer werkomstandigheden.
• Een verscheidenheid aan lensantennes, kleinere lanceerhoeken, meer geconcentreerde energie, sterkere echosignalen en hogere betrouwbaarheid dan andere radarproducten onder dezelfde industriële en mijnbouwomstandigheden.
• Het heeft een sterkere penetratie en kan normaal worden gebruikt bij hechting en condensatie.
• Het dynamische signaalbereik is groter en de meting van lage dielektrische constante media is stabieler.
• Meerdere meetmodi, radarrespons in snelle meetmodus

Bij het installeren van het instrument moet worden vermeden het boven de inlaat van het materiaal te plaatsen en proberen verschillende voorwerpen die het signaal beïnvloeden, zoals roeren van roeiers, enz. te vermijden.

Stroomvoorziening
(4 ¢ 20) mA/HART ((2 draad)
De stroomvoorziening en het uitgangsstroomsignaal delen een afgeschermde kabel met twee kernen.
(4 ¢ 20) mA ((4 draad/6 draad)
De stroomvoorziening moet apart worden aangedreven.en een vier-kern afgeschermde kabel wordt gebruikt voor de stroomvoorziening en het stroomsignaal (het stroomsignaal en de RS485-interface kunnen tegelijkertijd worden uitgebracht, en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).
RS485/Modbus
De stroomvoorziening moet afzonderlijk worden aangedreven, en een vierkern afgeschermde kabel wordt gebruikt voor stroomvoorziening en digitaal signaal.,en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).

Gelieve de voorschriften van de plaatselijke voorschriften voor elektrische installaties na te leven.Alle werkzaamheden aan de elektrische onderdelen van het instrument moeten worden uitgevoerd door vakmensen die een formele opleiding hebben gevolgd.. Controleer op het etiket van het apparaat of de productspecificatie aan uw eisen voldoet.Zorg ervoor dat de spanning van de voedingsvoorziening in overeenstemming is met de voorschriften van het instrument.

Dit apparaat voldoet volledig aan de voorschriften van de beschermingsklasse IP66/67, zorg er dan voor dat de kabelverzegelkop waterdicht is.

Hoe kan worden gewaarborgd dat de installatie voldoet aan de eisen van IP67:

• Zorg ervoor dat de afdichtingskop niet beschadigd is.
• Zorg dat de kabel niet beschadigd is.
• Zorg ervoor dat de gebruikte kabels voldoen aan de voorschriften voor elektrische aansluitingen.
• Voordat u de elektrische interface binnengaat, buigt u de kabel naar beneden om ervoor te zorgen dat er geen water in de behuizing stroomt, zie 1
• Alsjeblieft trek de kabelklier aan, zie 2
• Sluit de ongebruikte elektrische aansluiting aan met een blinde stekker, zie 3

Straalhoek
De straalhoek is de straalhoek waarbij de energiedichtheid van de radargolf de helft van haar maximale waarde (3 dB breedte) bereikt.Mikrogolven zenden signalen uit buiten het straalbereik en kunnen worden gereflecteerd door interfererende voorwerpen.

Hoe groter de antenne en hoe kleiner de straalhoek α, hoe minder interferentie-echo's worden gegenereerd.
Voor nauwkeurigere metingen moet worden vermeden om interne apparaten te installeren (zoals grensschakelaars, temperatuursensoren, bases, vacuümringen, verwarmingsspellen, baffels, enz.).) binnen het bereik van de signaalstraal.
