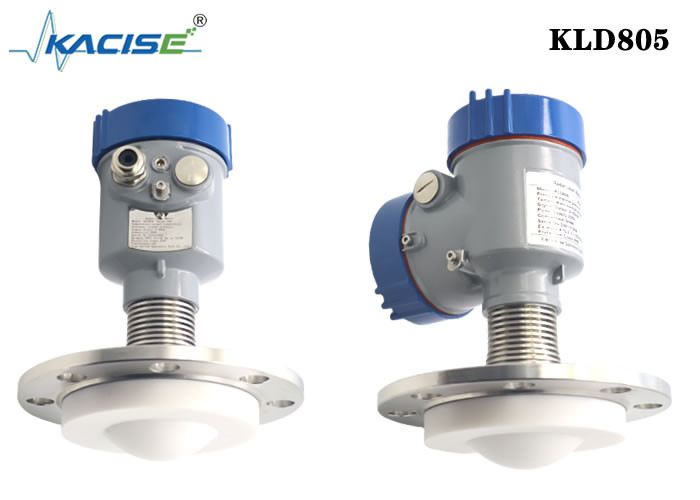

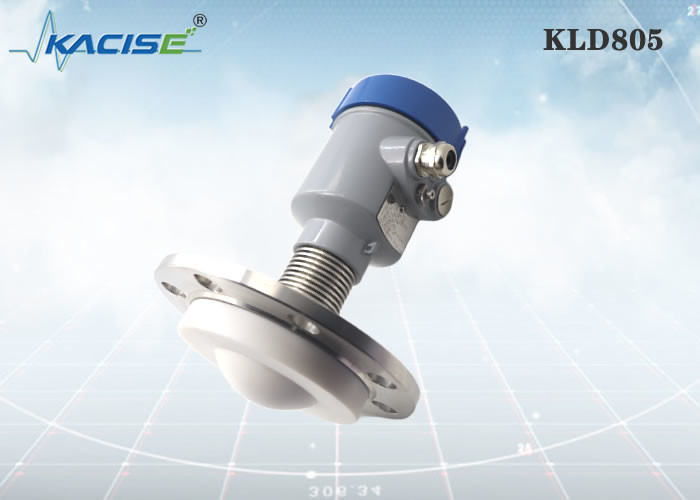

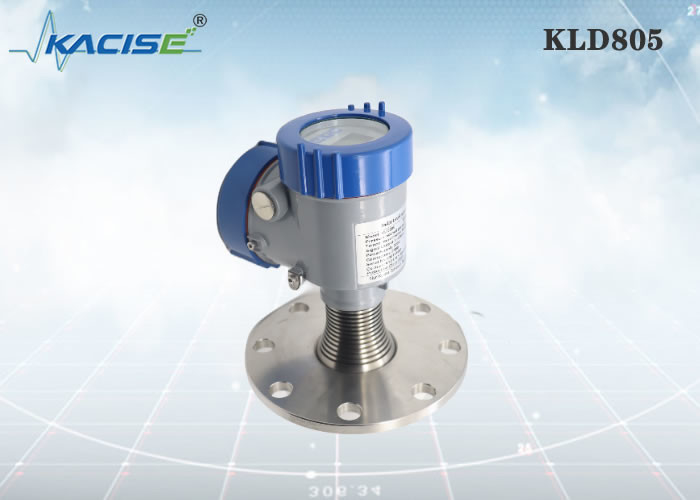

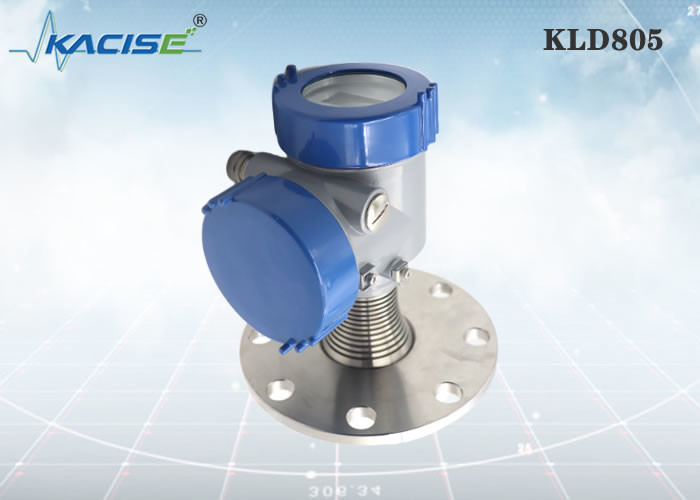

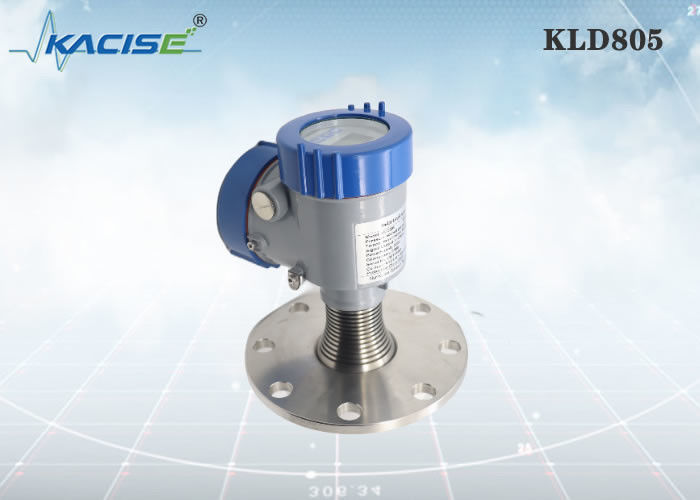

KLD805 80G-instrumenten voor het meten van het radarniveau voor omgevingen met hoge temperatuur en hoge druk met PTFE-antenne

Inleiding

Het verschil in de toepassing van het frequentiebereik van de zender op radarbeeld

Vuile en vervuilde omgeving

Bij langdurig gebruik beïnvloeden vuil en verontreinigende stoffen op de antenne de sterkte en richting van het radarsignaal.Elke vuilnis die de antenne bedekt, zal meer energie absorberen.Als er een hoge frequentie is, kan de richting van de straal veranderen, wat resulteert in een vermindering van de signaalsterkte.

opslagtanks met condensat en/of stoom

Condensatie en stoom kunnen ertoe leiden dat reflecties op productoppervlakken worden verborgen door het geluid van waterdruppels.Dus midden- en lage frequentie technieken zijn een betere keuzeAntennen met een plat, horizontaal oppervlak moeten altijd worden vermeden voor condensatie.

Hoge stoom en roeren

Zorg ervoor dat u de 80G millimetergolf radar niveaumeter kiest. De 80G radar niveaumeter heeft een hoge transmissiefrequentie en heeft een goede penetratie en wordt niet beïnvloed door stoom.De 2°-transmissiehoek kan de storing van het roerblad effectief vermijdenHet unieke echo-tracking algoritme voorkomt het lezen van meerdere echo's wanneer het materiaalniveau hoog is.

Toepassingen met turbulentie, golven en golven

Deze turbulentie is vooral schadelijk voor hoogfrequente metingen.Instrumenten met lage en midden frequentie geven langere golflengten uit, waardoor ze beter presteren.

Toepassing van schuim

Net als stof en condensatie, kan een laag schuim bovenop de vloeistof het radarsignaal absorberen, waardoor nauwkeurige metingen moeilijker worden.melasseVoor lichter schuim presteren de mids goed.

Specificaties

KLD805

Medium: sterke corrosieve vloeistof, stoom, schuim, hoge temperatuur en hoge druk Metingsbereik: 0,1 m~10/20/30/60/100 m Procesverbinding: flens ≥ DN80 Procestemperatuur: -40 ∼200°C Verwerkingsdruk: -0,1­2,5 MPa Antenna-grootte: 76 mm lensantenna (afhankelijk van de grootte van de flens) Materiaal van de antenne: PTFE/overal vullen Genauigheid: ±1 mm Beschermingsklasse: IP67 Centrale frequentie: 80 GHz Starthoek: 3° Stroomvoorziening: twee draden /DC24V met vier draden /DC12~24V vierdraad /AC220V Gehalte: aluminium / plastic / roestvrij staal Signaluitgang: twee-draad /4...20mA/HART-protocol vierdraad 4...20mA/ RS485 Modbus

Installatie

1Installatie van flenzen

Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.

1 datumvlak

2 vatcentrum of symmetrieas

2.Hefinstallatie

Installatievereisten

Bij het installeren van het instrument moet worden vermeden het boven de inlaat van het materiaal te plaatsen en proberen verschillende voorwerpen die het signaal beïnvloeden, zoals roeren van roeiers, enz. te vermijden.

Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.

Installatieverbindingsdiagram:

De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de starthoek van het product.

Te lange installatie verbinding zal de radar prestaties beïnvloeden.

Afmetingen

Afmeting van de behuizing
Eenheid in mm:

Productie:
