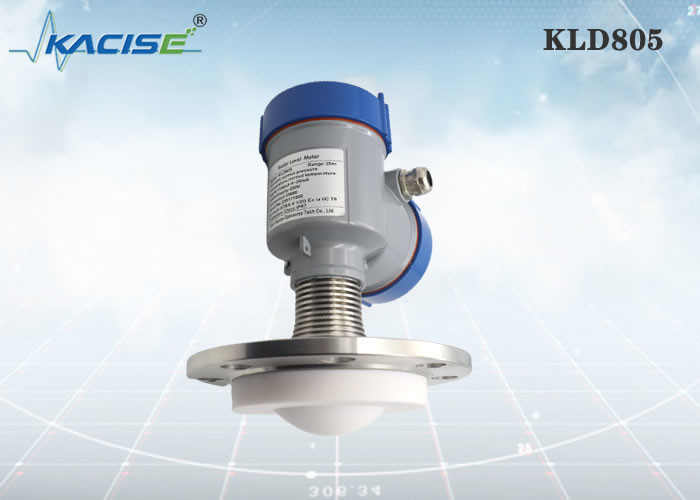

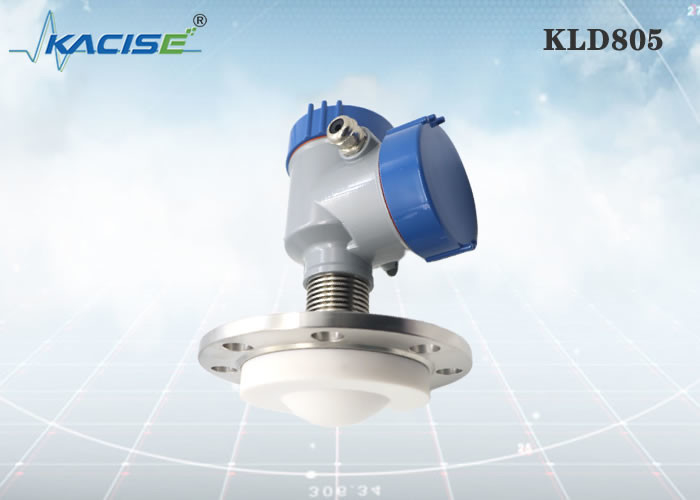

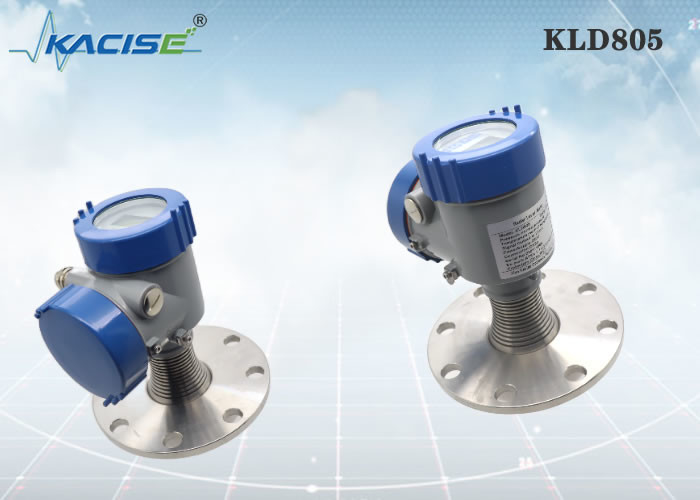

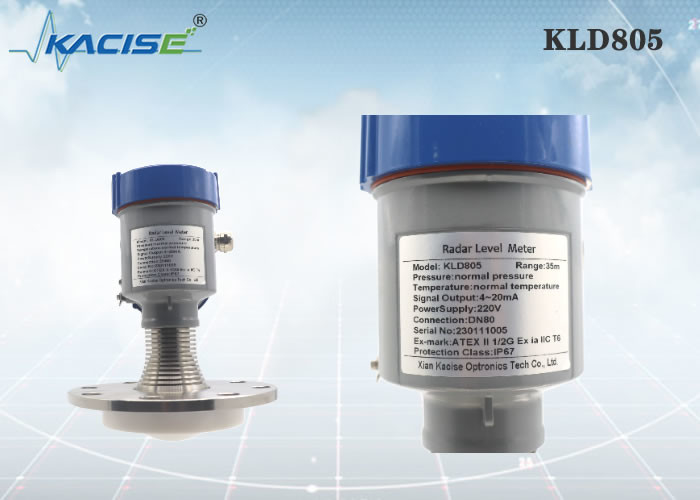

KLD805 80GHz radarniveausensor met PTFE-antenne en IP67-bescherming voor vloeistofniveaumeting

De radarniveau sensor KLD805 is zeer geschikt voor niet-contactniveau meting in eenvoudige toepassingen met hoge beschermingsvereisten.overloopvat voor regenwater, open kanaalstroommeting en waterniveaubewaking.

• Precieze meetresultaten, onafhankelijk van milieu-, proces- en omgevingsomstandigheden
• Onderhoudsvrije werking door contactloze 80 GHz-radartechnologie
• Hoge nauwkeurigheid en betrouwbaarheid

KLD805

Medium: sterke corrosieve vloeistof, stoom, schuim, hoge temperatuur en hoge druk Metingsbereik: 0,1 m~10/20/30/60/100 m Procesverbinding: flens ≥ DN80 Procestemperatuur: -40 ∼200°C Verwerkingsdruk: -0,1­2,5 MPa Antenna-grootte: 76 mm lensantenna (afhankelijk van de grootte van de flens) Materiaal van de antenne: PTFE/overal vullen Genauigheid: ±1 mm Beschermingsklasse: IP67 Centrale frequentie: 80 GHz Starthoek: 3° Stroomvoorziening: twee draden /DC24V met vier draden /DC12~24V vierdraad /AC220V Gehalte: aluminium / plastic / roestvrij staal Signaluitgang: twee-draad /4...20mA/HART-protocol vierdraad 4...20mA/ RS485 Modbus

Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.

1. 1 datumvlak
2. 2 vatcentrum of symmetrieas

Bij het installeren van het instrument moet worden vermeden het boven de inlaat van het materiaal te plaatsen en proberen verschillende voorwerpen die het signaal beïnvloeden, zoals roeren van roeiers, enz. te vermijden.

Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.

De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de starthoek van het product.

Te lange installatie verbinding zal de radar prestaties beïnvloeden.
