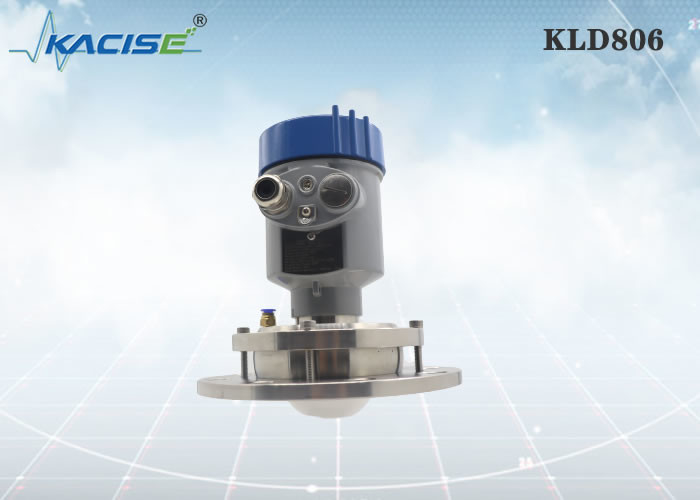

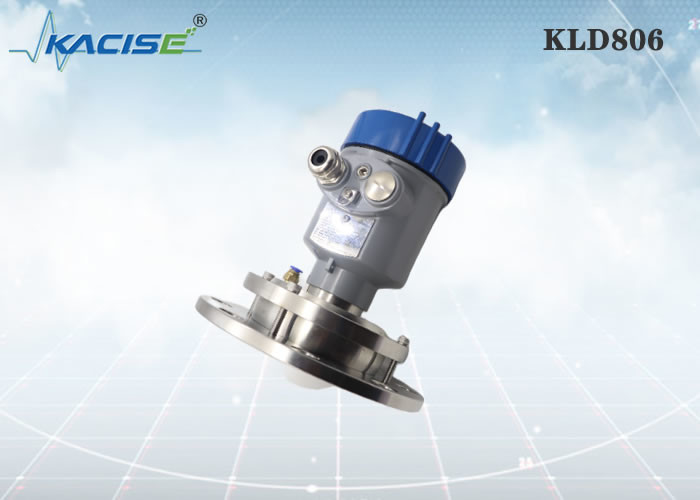

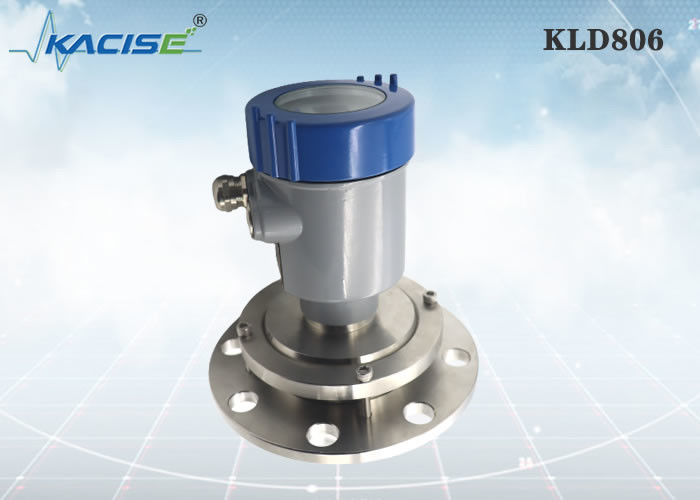

Van de de FMradar van KLD806 80G het Niveausensor
Inleiding
76-81GHz van de radarproducten van de FM ononderbroken golf de steun four-wire en two-wire toepassingen. De veelvoudige modellen, de maximumwaaier van het product kunnen 100 meters bereiken. Wegens zijn hogere het werk frequentie en kortere golflengte, is het bijzonder geschikt voor stevige toepassingen. De het werk wijze om elektromagnetische golven over te brengen en te ontvangen door de lens heeft unieke voordelen in hoog stof en ruw temperatuurmilieu. Het instrument zal door flens of draad worden bevestigd om installatie geschikt en gemakkelijk te maken.
Eigenschap
de de golfradar van de lmillimeter, de metingsnauwkeurigheid kan tot ±2mm bereiken, en de minimummetings blinde streek is 0.05m.
het l de kleinere antennegrootte stelt de meting van meer arbeidsvoorwaarden tevreden.
het l Een verscheidenheid van lensantennes, kleinere lanceringshoeken, concentreerde energie, meer sterkere echosignalen, en hogere betrouwbaarheid dan andere radarproducten in dezelfde industriële en mijnbouwomstandigheden.
het l het heeft sterkere penetratie en kan normaal in het geval van adhesie en condensatie worden gebruikt.
l de dynamische signaalwaaier groter is, en de meting van lage diëlektrische constantemedia is stabieler.
wijzen van de l de Veelvoudige meting, radarreactie in snelle metingswijze
|
KLD806
|
Middel: vast lichaam, opslagcontainer, procescontainer,
sterke stoftoepassing
Het meten van waaier: 0.3m~10/20/30/60/100m
Procesverbinding: flens ≥ DN100
Procestemperatuur: -40~110℃
Procesdruk: -0.1~0.3MPa
Antennegrootte: 76mm lensantenne (facultatieve zuivering)
Antennemateriaal: PTFE
Nauwkeurigheid: ±5mm
Beschermingsklasse: IP67
Centrumfrequentie: 80GHz
Lanceringshoek: 3°
Voeding: two-wire /DC24V
four-wire /DC12 ~24V
four-wire /AC220V
Het insluiten: aluminium/plastiek/roestvrij staal
Signaaloutput: two-wire /4...20mA/HART-protocol
four-wire 4… 20mA/RS485 Modbus
|
Afmetingen
Installatie
1.Flange installatie
Wanneer het gebruiken van flensinstallatie, zouden de minimumafstand tussen het instrument en de tankmuur 200mm moeten zijn.
①gegevensvliegtuig
②schipcentrum of as van symmetrie
2.Hoisting installatie
Installatievereisten
Wanneer het installeren van het instrument, vermijd installerend het boven de materiële inham, en probeer om diverse voorwerpen te vermijden die het signaal, zoals het bewegen van peddels, enz. beïnvloeden.
Onder uiterst complexe arbeidsvoorwaarden, kan het instrument normaal werken als er geen die hindernis op het gebied met een straal van 20cm op het installatiepunt is wordt gericht.
Het diagram van de installatieverbinding:
De maximum maximum hoogte H van de installatiespoel hangt van de diameter D van de installatiespoel en de grootte van de hoek van de productlancering af.
De te lange installatieverbinding zal de radarprestaties beïnvloeden.
Afmetingen
Omhulselafmeting
Eenheid in mm:
Productie:
Co. van de Opto-elektronicatechnologie van Xi'ankacise, Ltd beschouwt zich als een een oplossingsleverancier en fabrikant. Wij bieden maximale flexibiliteit en een kosten-geoptimaliseerde aanbieding voor onze OEM klanten aan.
Wat wij konden verstrekken:
De waaier omvat aangepaste shell versie/kleur, draadtype (Draad g-Thread/NPT), Aangepaste Software, drukken, handboek en catalogus. Als u in het installeren aan uw kant geinteresseerd bent, is de Radarmodule zonder twijfel beschikbaar.
