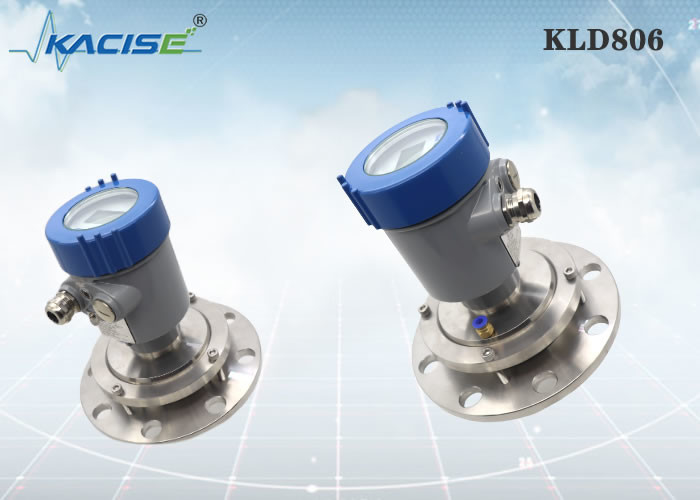

KLD806 80GHz radarniveau sensor met zuiveringsfunctie voor sterke stoftoepassing in meel silo's

De toestand van de landbouwsector en de omvang van de activiteiten op de huidige markt vereisen effectievere instrumenten voor graanbeheer.Wanneer een systeem voor de monitoring van de silo's in het verleden handmatige of mechanische methoden had kunnen gebruiken om de graanconcentraties te bepalen, veel van de silo's die vandaag de dag worden gebruikt zijn enorm, waardoor deze systemen zeer onpraktisch zijn.
Tegenwoordig is silo-level radar een populaire methode voor het ontwerpen van een efficiënt meetinstrument op bin-niveau.Met behulp van een pulsgenerator en een graanbakvulsensor wordt het niveau van vaste stoffen in de silo gemeten.De puls wordt via een contactkabel of -staaf overgedragen en keert terug wanneer hij de verandering in dielectricum tegenkomt die wordt gekenmerkt door de verschuiving van de lucht naar het graan.Het systeem berekent vervolgens de reistijd van de puls om de graan silo niveau meting te bepalen.
Een andere methode voor draadloze opsporing van bakken maakt gebruik van ultrasone sensoren om een mechanische puls te starten en te ontvangen die een op niveau gebaseerde dichtheidsverandering detecteert.Deze systemen zijn relatief klein en meestal zeer kosteneffectiefAangezien geluidsgolven echter zowel door vocht als door omgevingstemperatuur worden beïnvloed, is het mogelijk dat de geluidsgolven in de omgeving van het geluid worden aangetast.Ultrasone bewakers zijn niet ideaal voor vochtige omgevingen of die gevoelig zijn voor significante temperatuurschommelingen.
Een robuuste oplossing, laser silo niveau sensoren vereisen geen contact en kunnen nauwkeurig graan niveaus op lange afstand te detecteren.Deze draadloze bakbewakingssystemen zijn minder onderhevig aan milieu-interferentie en zullen goed presteren, zelfs in hoge, smalle silo's dankzij hun geconcentreerde balkmeting.

• Hoge frequentie 80GHz, meer focus
• Eén type PTFE-antenne, geen kabel, staaf of drop structuur.
• Geschikt voor lange/hoge/smale toepassingen
• Niet beïnvloed door temperatuurveranderingen, stof of dampen
• Dielectrische constante > 2 wordt aanbevolen
• Ondersteuning van OEM-service voor kleine partijen

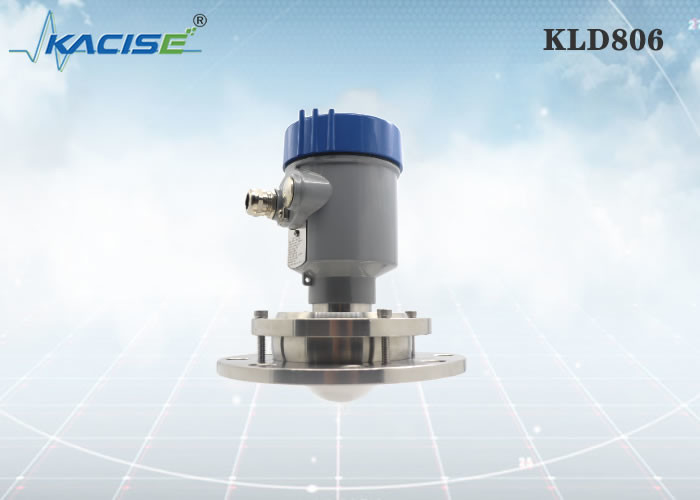

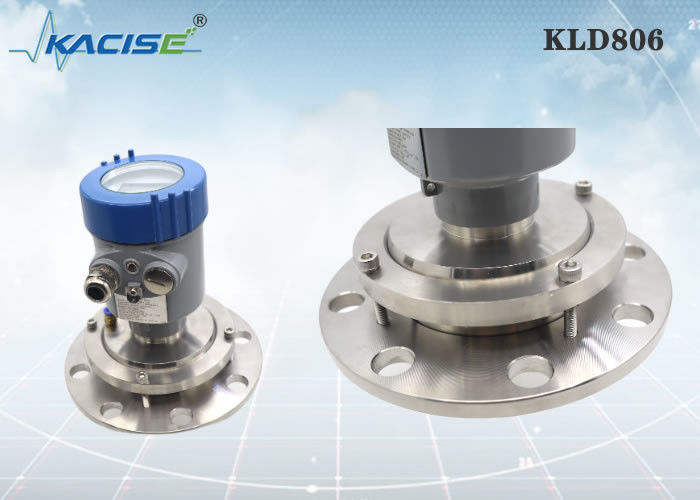

KLD806

Medium: vaste stof, opslagcontainer, procescontainer, sterke stoftoevoeging Metingsbereik: 0,3 m~10/20/30/60/100 m Procesverbinding: flens ≥ DN100 Procestemperatuur: -40 ∼110°C Verwerkingsdruk: -0,1 ∼0,3 MPa Antenna-grootte: 76 mm lens-antenna (optioneel) Materiaal van de antenne: PTFE Genauigheid: ±5 mm Beschermingsklasse: IP67 Centrale frequentie: 80 GHz Starthoek: 3° Stroomvoorziening: twee draden /DC24V met vier draden /DC12~24V vierdraad /AC220V Hoes: aluminium/plastic/roestvrij staal Signaluitgang: twee-draad /4...20mA/HART-protocol vierdraad 4...20mA/ RS485 Modbus

Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.
1 datumvlak
2 vatcentrum of symmetrieas

Bij het installeren van het instrument moet worden vermeden het boven de inlaat van het materiaal te plaatsen en proberen verschillende voorwerpen die het signaal beïnvloeden, zoals roeren van roeiers, enz. te vermijden.

Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.

De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de starthoek van het product.
Te lange installatie verbinding zal de radar prestaties beïnvloeden.

Eenheid in mm:

Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een oplossingsleverancier en fabrikant.
Wat we kunnen bieden:
Het assortiment omvat aangepaste shell versie/kleur, thread type ((G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus.De radar module is zeker beschikbaar..
