Van de de FMradar van KLD806 80G het Niveausensor
Inleiding
De het niveaumeting van de siloradar gebruikt een impulsgenerator en een korrelbak vult sensor om het niveau van vaste lichamen te bepalen huidig in de silo. De impuls wordt overgebracht onderaan een een contactkabel of staaf, dan terugkeert wanneer het de verandering in diëlektrisch duidelijk door de verschuiving van lucht naar de korrel ontmoet.
Eigenschap
Meet het niveau van vaste deeltjes, chemische vloeibare tank, olietank en procescontainers.
1.Radar niveaumeter die baseert op elektromagnetische golf de werken. Zo kon het maximum 120m maatregelenwaaier hebben.
2.Compared met andere meter van het typeniveau, 80G-kon de meter van het radarniveau verschillende soorten olie, chemische vloeistoffen, stevig poeder, en veel andere media meten.
3. 80G de meter van het radarniveau kon in ruwe arbeidsvoorwaarde werken. Het zal niet beïnvloed worden door temperatuur, druk en vochtigheid. Met PTFE-hoorn, kon het zelfs in corrosieve voorwaarde, zoals zure vloeistof werken.
4.Customer kon ook verschillende verbindingsmethodes, zoals flens, draad, steun kiezen.
|

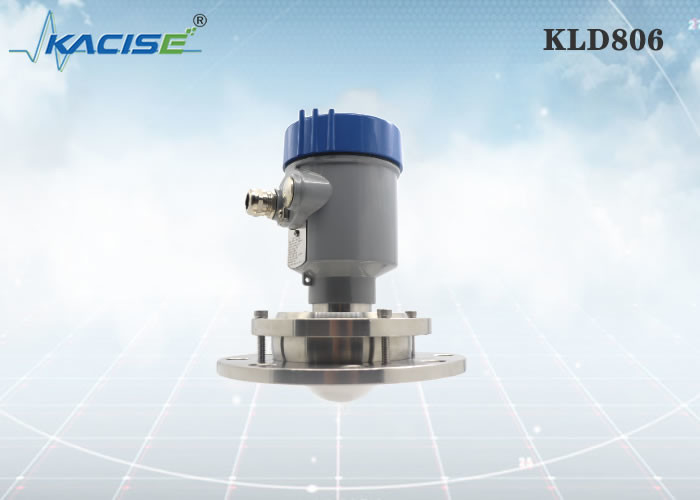

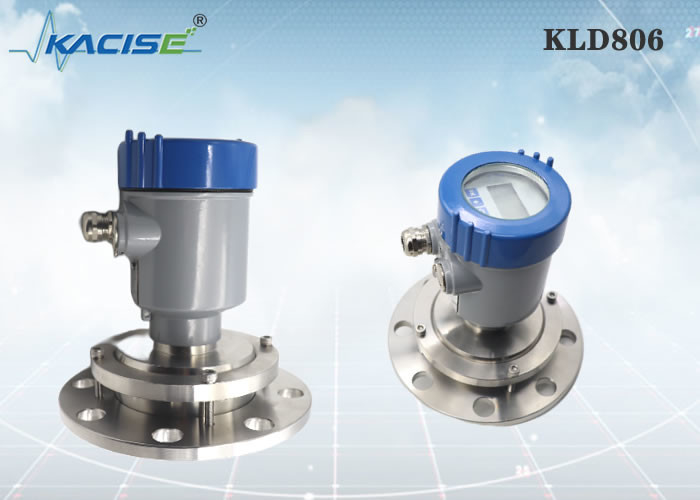

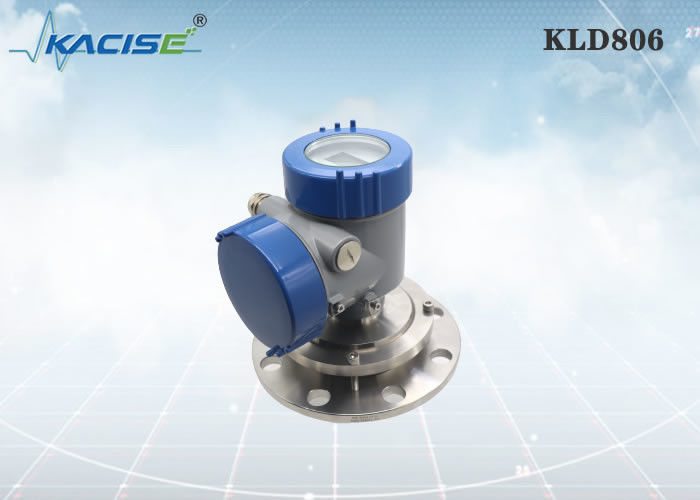

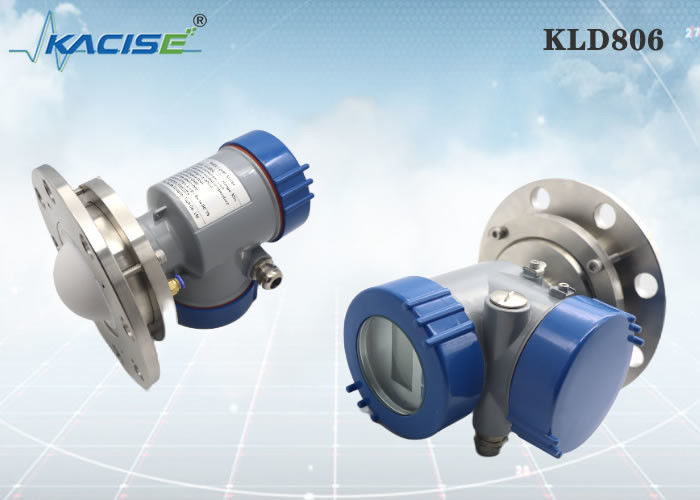

KLD806
|
Middel: vast lichaam, opslagcontainer, procescontainer,
sterke stoftoepassing
Het meten van waaier: 0.3m~10/20/30/60/100m
Procesverbinding: flens ≥ DN100
Procestemperatuur: -40~110℃
Procesdruk: -0.1~0.3MPa
Antennegrootte: 76mm lensantenne (facultatieve zuivering)
Antennemateriaal: PTFE
Nauwkeurigheid: ±5mm
Beschermingsklasse: IP67
Centrumfrequentie: 80GHz
Lanceringshoek: 3°
Voeding: two-wire /DC24V
four-wire /DC12 ~24V
four-wire /AC220V
Het insluiten: aluminium/plastiek/roestvrij staal
Signaaloutput: two-wire /4...20mA/HART-protocol
four-wire 4… 20mA/RS485 Modbus
|
Afmetingen
Installatie
1.Flange installatie
Wanneer het gebruiken van flensinstallatie, zouden de minimumafstand tussen het instrument en de tankmuur 200mm moeten zijn.
①gegevensvliegtuig
②schipcentrum of as van symmetrie
2.Hoisting installatie
Installatievereisten
Wanneer het installeren van het instrument, vermijd installerend het boven de materiële inham, en probeer om diverse voorwerpen te vermijden die het signaal, zoals het bewegen van peddels, enz. beïnvloeden.
Onder uiterst complexe arbeidsvoorwaarden, kan het instrument normaal werken als er geen die hindernis op het gebied met een straal van 20cm op het installatiepunt is wordt gericht.
Het diagram van de installatieverbinding:
De maximum maximum hoogte H van de installatiespoel hangt van de diameter D van de installatiespoel en de grootte van de hoek van de productlancering af.
De te lange installatieverbinding zal de radarprestaties beïnvloeden.
Afmetingen
Omhulselafmeting
Eenheid in mm:
Productie:
Co. van de Opto-elektronicatechnologie van Xi'ankacise, Ltd beschouwt zich als een een oplossingsleverancier en fabrikant. Wij bieden maximale flexibiliteit en een kosten-geoptimaliseerde aanbieding voor onze OEM klanten aan.
Wat wij konden verstrekken:
De waaier omvat aangepaste shell versie/kleur, draadtype (Draad g-Thread/NPT), Aangepaste Software, drukken, handboek en catalogus. Als u in het installeren aan uw kant geinteresseerd bent, is de Radarmodule zonder twijfel beschikbaar.
